高压高频信号探头选型指南：选对探头，精准捕获微弱信号

一、为什么高压高频信号探头选型不能 “将就”？

在电力电子、通信设备、工业控制等领域，高压高频信号的测量是核心环节 —— 这类信号往往具备高电压（数百伏至数万伏）、高频率（MHz 至 GHz 级）、瞬时变化快的特点，普通探头不仅无法精准捕获信号波形，还可能因耐压不足、带宽不够导致测量失真，甚至损坏测试设备和被测系统。

错误选型的常见后果：

信号失真：高频衰减导致波形展宽、相位偏移，无法反映真实信号特征；

设备损坏：探头耐压低于信号峰值，引发绝缘击穿、短路故障；

测量误差：输入阻抗不匹配，干扰被测电路原有工作状态，导致数据偏差。

因此，选对高压高频探头，是保障测试精度、规避安全风险的关键前提。

二、高压高频信号探头的核心选型指标（必看！）

选型前需明确核心需求，重点关注以下 6 个关键指标，避免盲目选型：

1. 带宽（Bandwidth）

定义：探头能准确传输信号的最高频率范围，通常以 - 3dB 衰减为标准；

选型原则：探头带宽≥被测信号最高频率的 3~5 倍（高频信号含丰富谐波，需覆盖基波 + 谐波范围）；

注意：高压场景下，探头带宽会受衰减比、线缆长度影响，需结合实际使用条件确认。

2. 耐压值（Voltage Rating）

定义：探头安全工作的最大电压（分为峰值电压、有效值电压），需区分 AC/DC 耐压；

选型原则：探头耐压值≥被测信号峰值电压的 1.2~1.5 倍（预留安全余量，避免瞬时高压击穿）；

常见规格：数百伏（低压高频）、数千伏（中压高频）、数万伏（高压高频，如电力设备测试）。

3. 衰减比（Attenuation Ratio）

定义：探头输入信号与示波器显示信号的比值（如 10:1、100:1、1000:1）；

选型原则：高压信号优先选高衰减比（如 100:1 以上），降低探头前端电压负荷；但需注意，衰减比越高，信号噪声可能越大，需平衡精度与耐压。

4. 输入阻抗（Input Impedance）

定义：探头输入电阻与输入电容的综合参数，直接影响被测电路的负载效应；

选型原则：高频信号需选高输入电阻（如 1MΩ 以上）和低输入电容（如几 pF 以下），减少对信号的分流和容性负载，避免波形畸变。

5. 探头类型（按原理分类）

不同类型探头适配不同高压高频场景，需针对性选择：

有源差分探头：

优势：带宽高（可达 GHz 级）、输入阻抗高、共模抑制比（CMRR）强，能有效抑制干扰；

适用场景：高压差分信号（如逆变器、变频器输出）、高频差分通信信号（如 CAN FD、Ethernet）；

注意：需外接电源，耐压通常在数千伏以内，适合中高压高频场景。

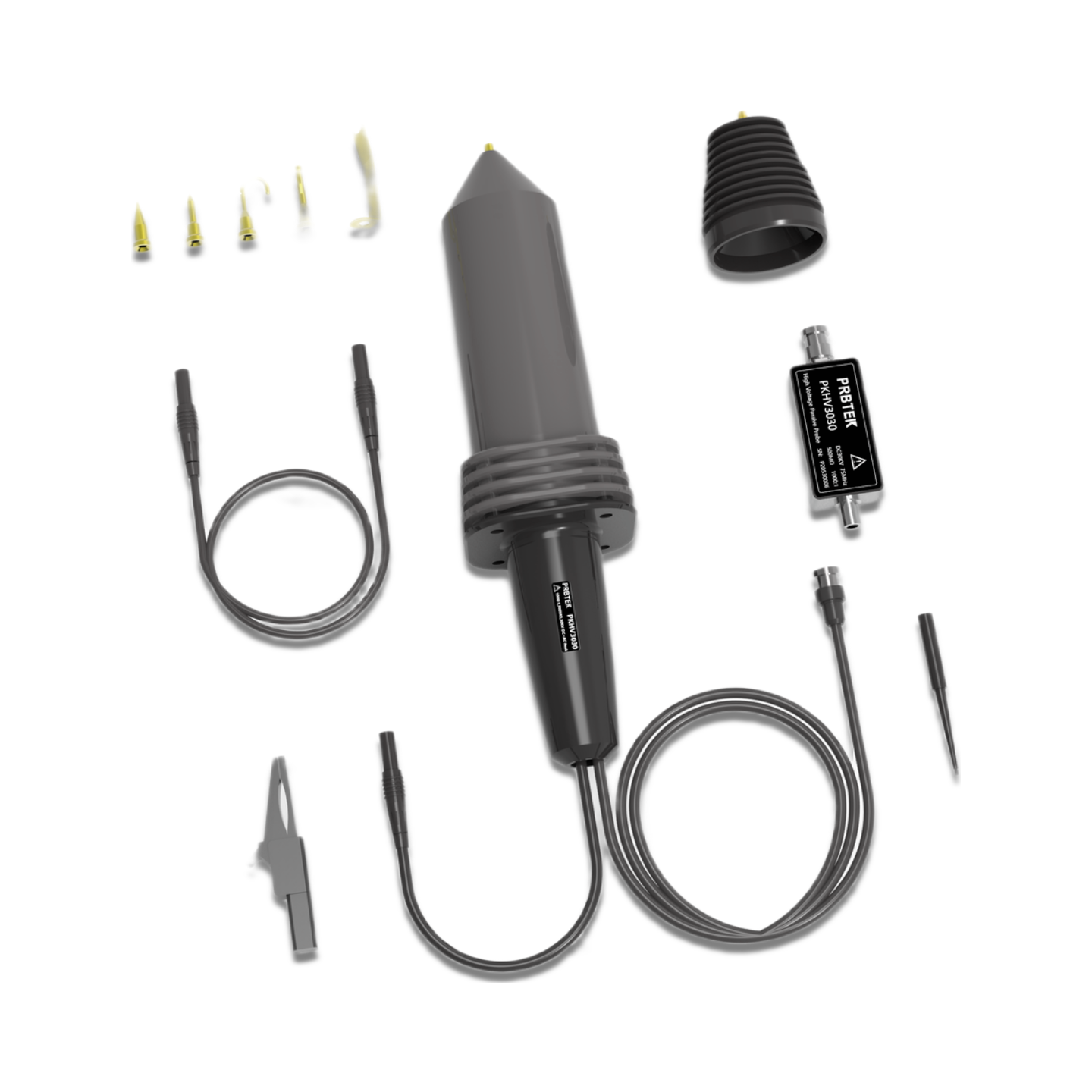

高压无源探头：

优势：无需供电、结构简单、成本低、耐压高（可达数万伏）；

适用场景：高压低频至中频信号（如电网电压、变压器输出）、对带宽要求不高（如≤100MHz）的场景；

注意：高频衰减明显，输入电容较大，不适合 GHz 级高频信号。

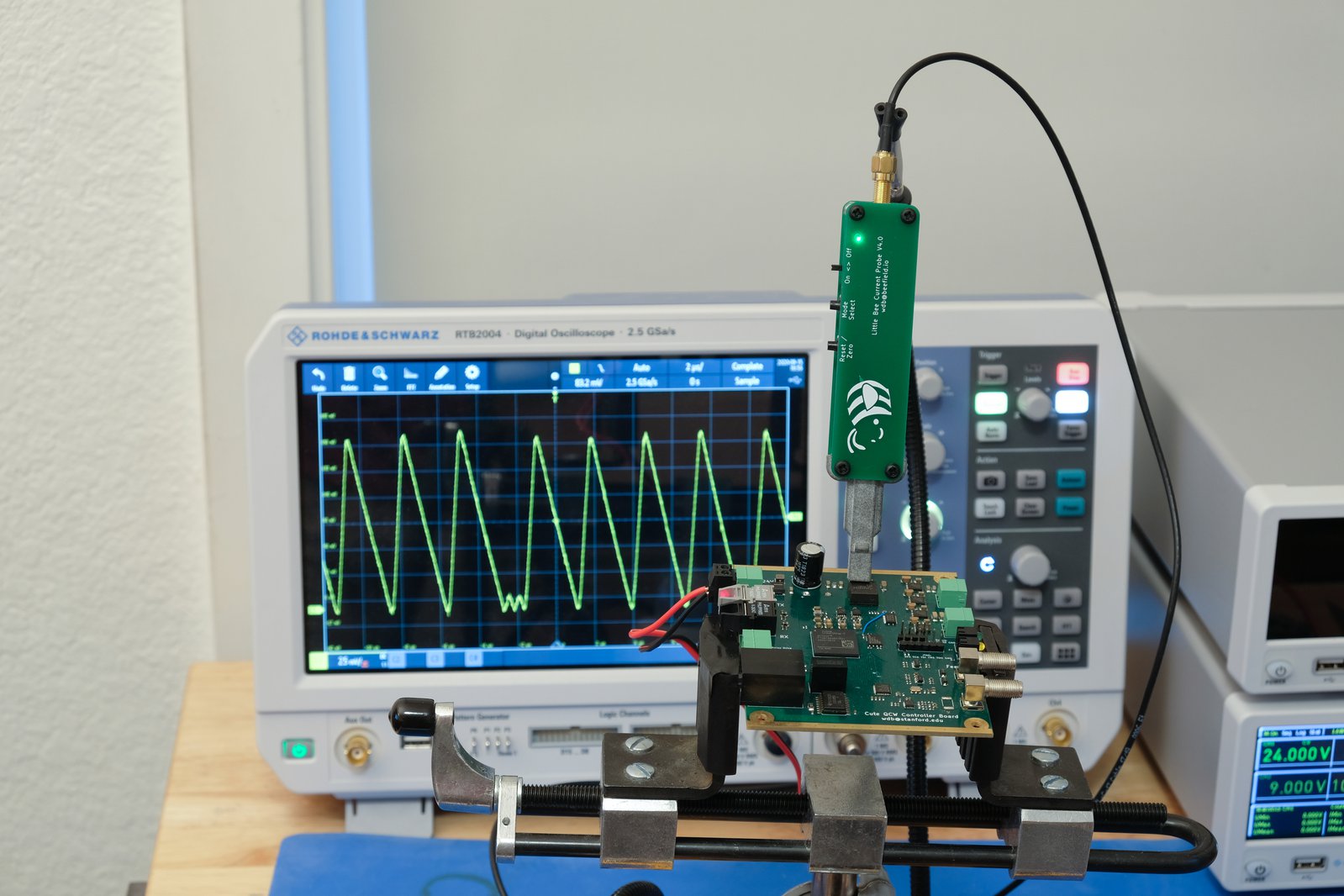

电流探头（含罗氏线圈）：

优势：非接触测量、不干扰被测电路，适合高压大电流高频信号（如开关电源电流、雷击电流）；

适用场景：高压高频电流监测（如电力电子设备的开关电流）；

注意：带宽需匹配信号频率，罗氏线圈适合脉冲高频电流，精度略低于有源电流探头。

光隔离探头：

优势：电气隔离效果好（隔离电压可达数万伏）、抗干扰能力极强；

适用场景：超高电压高频信号（如高压输电线路监测、脉冲功率设备）；

注意：成本较高，响应速度略低于有源差分探头，需配套光接收设备。

三、高压高频探头选型实战步骤（从需求到落地）

明确被测信号参数：先确定信号的峰值电压、频率范围、信号类型（差分 / 单端、电压 / 电流）；

匹配核心指标：根据电压选耐压值和衰减比，根据频率选带宽和输入阻抗；

筛选探头类型：差分信号选有源差分探头，超高电压选光隔离 / 无源探头，电流信号选电流探头；

验证兼容性：确认探头与示波器的接口匹配（如 BNC、SMA、TekVPI），支持的衰减比是否被示波器识别；

预留安全余量：关键指标（耐压、带宽）需预留 20%~50% 余量，应对信号波动和环境干扰。

四、常见选型误区，避开这些 “坑”！

只看带宽不看耐压：高频探头未必耐高压，需同时满足带宽和耐压要求；

盲目选高衰减比：衰减比过高会放大噪声，导致小信号测量精度下降；

忽略共模抑制比：高压场景干扰多，CMRR 低的探头会导致信号被干扰淹没；

不考虑线缆长度：线缆过长会增加输入电容和信号衰减，高频场景建议选短线缆（如≤1 米）或带有源缓冲的探头。

五、总结：选型核心逻辑

高压高频探头选型的核心是 “匹配信号特性 + 平衡关键指标”—— 先明确电压、频率、信号类型三大核心需求，再围绕带宽、耐压、衰减比、输入阻抗筛选类型，最后结合场景（如工业 / 实验室、差分 / 电流）敲定具体型号。

如果仍不确定，可提供被测信号的详细参数（电压范围、频率、信号类型、使用环境），联系探头厂商进行定制化选型，避免因选型失误影响测试效果。
