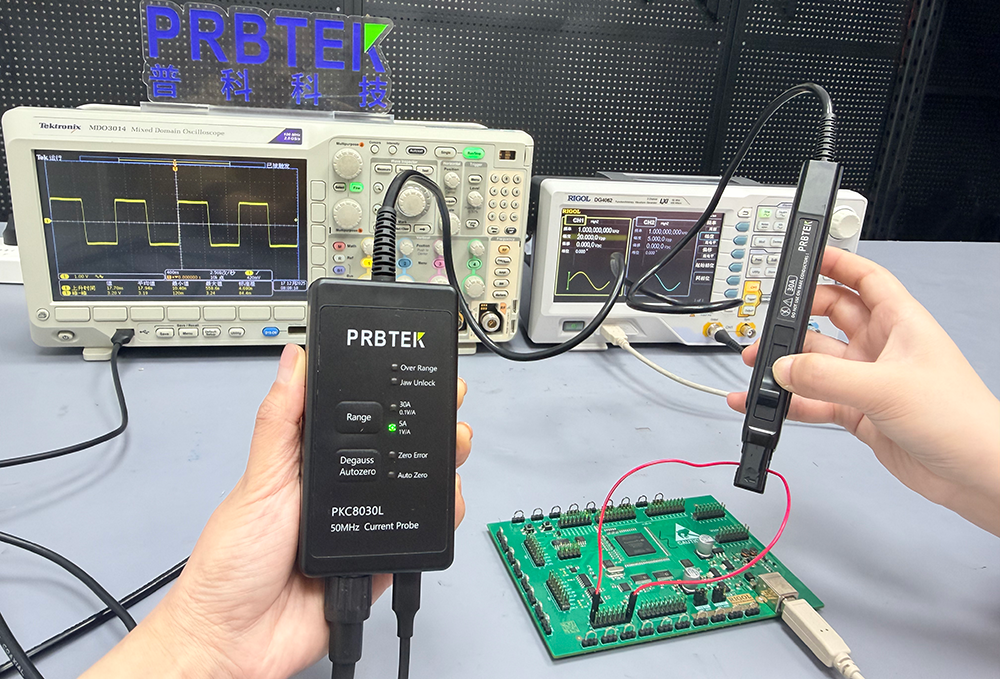

PKC8030L高频电流探头故障排查指南

本指南针对PKC8030L高频电流探头日常测试过程中的常见故障，梳理标准化排查流程、故障成因及解决方法。

一、探头无法正常上电

故障表现：设备开机无指示灯亮起，按键无任何响应。

排查方法：

1. 优先检查供电系统，设备需使用原厂标配DC 5V/2A适配器，禁止使用非适配电源。

2. 检查电源插座、适配器插头、设备供电接口是否松动、接触不良，查看供电线缆是否存在弯折、破损、断裂情况。

3. 若更换线缆、重新插接后仍无法上电，大概率为设备内部电路故障，切勿自行拆解，及时联系售后检修。

二、测量波形不稳定、数值误差偏大

故障表现：测试波形抖动、基线漂移，测量数据偏差超标，测试结果不准确。

1. 首先检查设备机械状态，用防静电软布轻柔擦拭探头传感器钳口连接面，清除灰尘、碎屑，推动开关控制杆至完全锁定 LOCK 状态，钳口未闭合严密会导致磁路异常。

2. 将被测导体放置在钳口正中心，导体偏心会造成测量偏差。

3. 校准示波器参数，务必将示波器输入阻抗设置为1MΩ，50Ω阻抗会导致全频段测量幅值偏低。

4. 排查环境干扰，测试设备远离变压器、大功率电路、强磁场等干扰源，避免电磁干扰影响测试精度。

三、自动消磁调零失败

故障表现：执行消磁调零操作后，调零错误指示灯红灯常亮，归零功能失效。

该故障多为操作不规范导致，排查步骤如下：

1. 执行消磁调零前，必须完全断开被测电路电源，严禁探头夹持通电导体进行操作。

2. 确认探头开关控制杆完全闭合，处于LOCK锁定状态，OPEN状态无法完成磁路校准。

3. 清洁钳口接触面异物后重新尝试调零。

4. 多次操作仍失败，大概率为探头磁芯、霍尔元件受损，需返厂校准维修。

四、设备频繁过流报警

故障表现：过载指示灯红灯亮起，设备发出报警声，提示量程异常。

1. 测量电流超出当前量程阈值会触发报警，5A量程超5A、30A量程超50A即触发过载保护。需根据实际电流大小及时切换适配量程，同时注意该探头最大测量电流随频率升高降低，高频场景不可长期满负荷测试。

2. 持续过载会造成磁芯饱和、波形削波失真，还会导致探头发热、测量失效，需立即停止测试，待设备充分冷却后再开展作业，长期过载会永久损坏精密元件。

五、直流测量无读数、数值偏小

故障表现：直流工况下无测量数据，或测量数值远低于实际电流值。

主要排查两项核心参数：

1. 检查示波器耦合模式，若误设为AC耦合，将无法采集直流信号，切换为DC耦合即可恢复正常；

2. 检查探头钳口闭合状态，清理钳口污渍、确保完全锁定，避免因磁路闭合不全导致测量异常。
