示波器表笔正确的接地方法及注意事项
发布:西安普科科技浏览次数:示波器是电子工程领域中常用的仪器,用于观察和分析电信号的波形。示波器表笔的接地方式对于测量结果的准确性起着至关重要的作用。本文将详细介绍示波器表笔的正确接地方法以及需要注意的事项,帮助读者正确使用示波器,提高测量的准确度。
一、示波器表笔接地的基本原理
示波器表笔一般有两个探头,分别为信号探头和接地探头。信号探头主要用于测量电压信号,接地探头则用于将测量回路的一个端点与地进行连接,以确保测量的参考点与被测信号相对一致。正确的接地方法可以降低测量系统的干扰,提高测量的准确性。
二、示波器表笔接地的正确方法

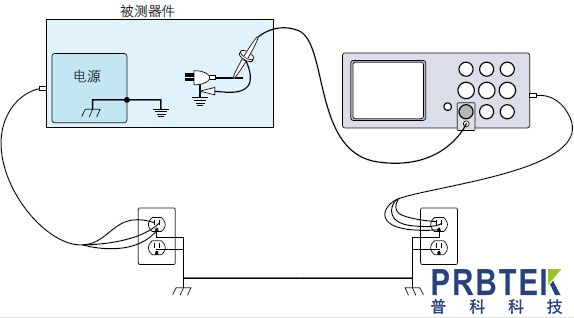

1. 将接地探头与测量回路的地点连接:示波器表笔的接地探头一般使用插头形式,可以插入到示波器的接地孔中,也可以通过夹子或钩子夹在被测电路的地线上。接地探头的位置应尽量选择在被测电路的地线上最接近信号源的地点,以确保测量的准确性。
2. 注意接地回路的长度:接地回路的长度对于测量结果也有一定的影响,尤其是在高频测量时。因此,应尽量减少接地回路的长度,以减小测量系统的串扰和干扰,提高测量的准确性。
3. 避免共模干扰:共模干扰是示波器测量中常见的问题之一,会导致测量结果的偏差。为了避免共模干扰,可以使用差模测量方法,即同时测量两个信号之间的差值,而不是测量单个信号。这样可以消除共模干扰,提高测量结果的准确性。
4. 防止地回路的开断:示波器表笔的接地回路应保持完好,避免出现开断的情况。接地回路的开断会导致测量系统失去参考地点,从而影响测量的准确性。因此,使用示波器时需注意接地回路的连接是否牢固,避免出现松动或断开的情况。
三、示波器表笔接地的注意事项
1. 避免乱串接地:示波器表笔的接地探头应尽量避免与其他设备或电源的接地线连接在一起,以免产生地回路干扰,影响测量结果的准确性。
2. 注意接地方式的选择:根据被测电路的特点和需要测量的信号类型,选择合适的接地方式。一般来说,信号频率较低且要求较高准确度的测量,适合使用直接接地方式;而对于高频信号和对共模干扰要求较高的测量,应采用差模测量方式。
3. 定期检查接地线的连接情况:接地线作为示波器表笔的重要组成部分,应定期检查其连接情况,确保接地线的良好连接,避免出现接触不良或松动的情况。
综上所述,示波器表笔正确的接地方法包括将接地探头与测量回路的地点连接、注意接地回路的长度、避免共模干扰和防止地回路的开断。在使用示波器时,还需注意避免乱串接地、选择合适的接地方式并定期检查接地线的连接情况。通过正确的接地方法和注意事项,可以提高示波器测量的准确性,确保测量结果的可靠性。
