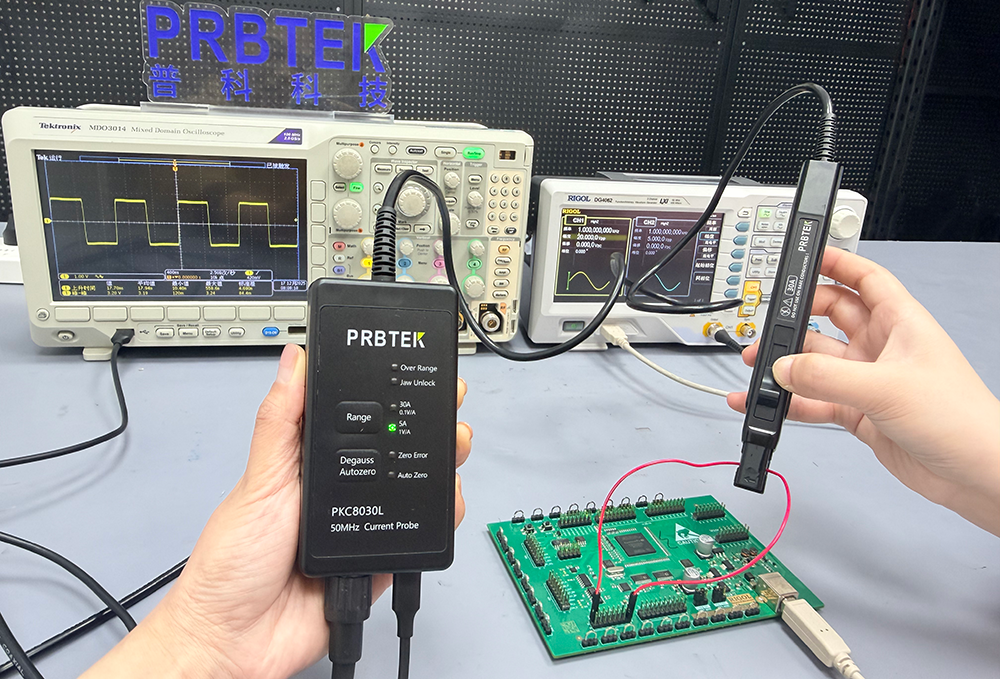

PKC8030L高频电流探头(50MHz/30A)适用测试场景

高频交直流电流探头PKC8030L 作为带宽 50MHz、最大量程 30A的高频电流探头，核心优势是兼顾中高频信号响应与中等电流承载能力，适配电子设备研发、生产测试中1mA~30A 区间、频率 DC~50MHz的电流测量需求，最适合以下几类测试场景：

一、 开关电源关键电流测试

这是该探头的核心适配场景，覆盖电源研发与量产检测全流程：

1. 功率开关管电流测试

开关电源中 MOSFET/IGBT 的导通电流、开关尖峰电流，频率通常在 kHz~20MHz区间，电流幅值一般为 5~25A，完全匹配 PKC8030L 的带宽和量程。

可捕捉开关瞬间的电流尖峰、上升沿 / 下降沿波形，分析开关损耗、电磁干扰（EMI）源头。

2. 次级整流电流测试

整流二极管的续流电流、滤波电感电流，频率多在 10kHz~10MHz，电流幅值 1~10A，探头的 50MHz 带宽足以还原电流纹波细节，避免信号衰减。

3. 待机电流测试

电源待机状态下的微小电流（mA 级），配合示波器高增益模式和平均采样功能，可有效区分噪声与真实信号，满足低功耗电源的待机功耗验证需求。

二、 电机驱动与变频器低中频电流测试

针对小型直流无刷电机、低压变频器的驱动电流测量：

1. 电机驱动电路的 PWM 驱动电流，频率通常在 1kHz~50kHz，电流幅值 3~20A，探头可准确捕捉 PWM 电流的占空比、谐波分量。

2. 变频器输出侧的基波电流（工频～10kHz）与谐波电流，用于评估电机运行效率、转矩波动，30A 量程可覆盖小型电机的额定工作电流。

注意：若被测电机驱动频率超过 50MHz（如高频伺服驱动），需更换更高带宽探头。

三、 消费电子与工控设备的电流特性测试

1. 工控继电器 / 接触器吸合电流测试

吸合瞬间的浪涌电流可达 10~30A，稳态电流为 1~5A，频率为 DC 或低频，探头可捕捉浪涌峰值，验证继电器的负载能力。

2. 消费电子（充电器、适配器）量产抽检

生产线快速检测充电器的满载电流、纹波电流，无需拆解被测设备，非接触测量提升测试效率，50MHz 带宽可覆盖充电器的纹波频率上限。

3. PCB 板级信号电流测试

电路板上高速信号线的回流电流（频率 10MHz~50MHz）、芯片供电电流，用于分析 PCB 布线的电磁兼容性，探头的小体积设计适合狭小空间的测量。

四、 电子镇流器与 LED 驱动电流测试

1. 荧光灯电子镇流器的高频振荡电流（20kHz~1MHz），电流幅值 1~8A，可测量启辉电流、稳态工作电流，评估镇流器的启动性能。

2. LED 驱动电源的恒流输出电流，包括直流分量与纹波电流（频率 1kHz~5MHz），验证驱动电源的恒流精度和纹波抑制能力。

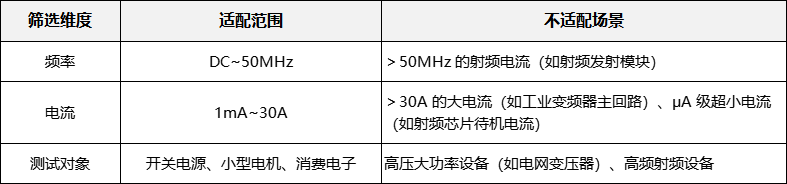

适配场景的核心筛选标准
