PKC8030L高频电流探头在新能源汽车电机控制器测试中的应用方案

一、客户背景

客户名称：某新能源科技有限公司

行业：新能源汽车零部件行业，专注于新能源汽车驱动电机、电机控制器的研发、生产与销售

测试需求：在新型永磁同步电机控制器研发过程中，需精确测量控制器三相母线电流、IGBT开关电流等关键参数，要求捕获电流动态波形（含瞬态尖峰）；需兼容企业现有泰克系列示波器。

二、整套仪器配置

三、系统搭建

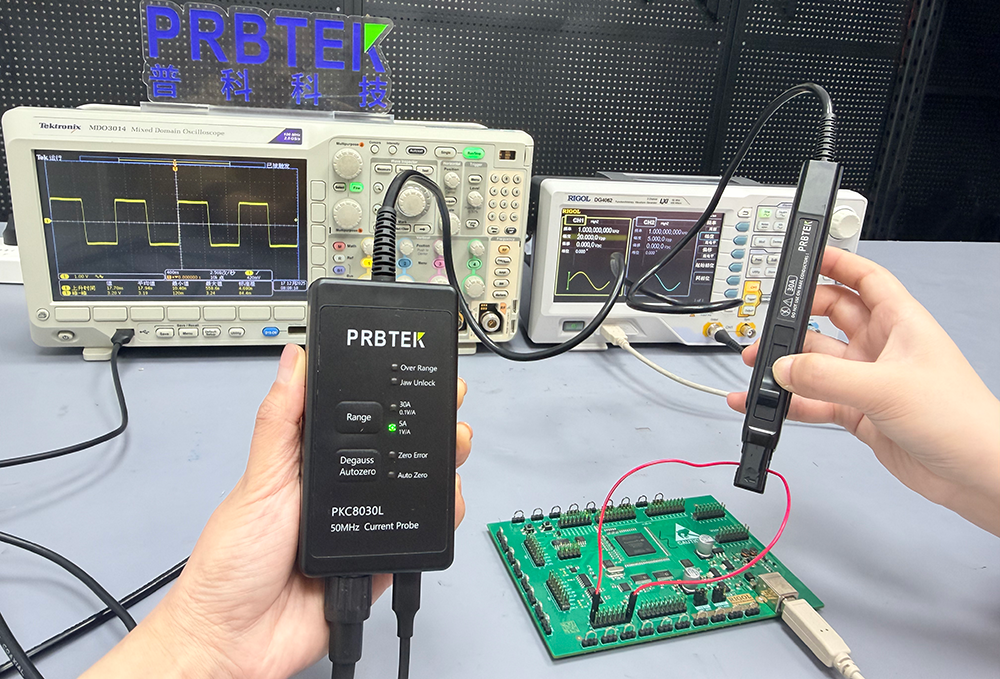

1. 供电连接：将标配DC 5V/2A电源适配器接入PKC8030L探头控制盒的Type-C供电接口，确认电源指示灯正常亮起。

2. 信号连接：使用BNC连接线一端接入探头控制盒的BNC输出接口，另一端接入泰克TDS2024C示波器的任一通道（如CH1），确保连接牢固。

3. 示波器设置：进入示波器通道设置，将输入阻抗调至1MΩ（匹配探头终端负载要求），耦合模式设为“DC”，采样率设为2GS/s，触发方式选择“边缘触发”。

4. 探头准备：推动探头开关控制杆至“OPEN”状态，将被测电机控制器的三相母线中任意一相导线卡入传感器头中央位置，推回控制杆至“LOCK”状态，确认钳口打开指示灯熄灭。

四、测试方法

1. 前期准备：确认电机控制器未上电，按下PKC8030L探头的“Degauss Autozero”消磁调零按钮，待Auto Zero指示灯熄灭、Zero Error指示灯不亮，完成调零。

2. 量程选择：根据被测电流预估范围（电机控制器三相母线电流峰值约25A），按下探头“Range”按钮，选择30A量程，确认量程指示灯绿灯亮起。

3. 测试执行：启动电机控制器测试台，调节示波器触发阈值，捕获电流波形；分别测量怠速、50%额定转速、额定转速三种工况下的三相母线电流，记录峰值、有效值及纹波参数；切换至IGBT开关电流测量，重复上述步骤。

4. 数据记录：通过示波器存储功能保存各工况下的波形数据，导出至电脑用于后续分析。

五、测试结果

1. 测量精度：在30A量程下，额定转速工况实测三相母线电流峰值24.2A，与标准电流源校准值偏差0.2A，精度达±0.8%，满足客户≤±2%的精度要求。

2. 波形捕获：成功捕获到50MHz以内的电流瞬态波形，IGBT开关过程中的电流尖峰清晰可辨，无波形失真现象，可精准反映电机控制器的电流动态特性。

3. 兼容性：PKC8030L通过BNC接口与客户现有泰克示波器完美兼容，数据传输稳定，未出现信号丢失或干扰问题，适配批量测试场景。
