示波器测量中的接地问题及解决方案

发布:西安普科科技
浏览次数:

在示波器测量中,接地是保障信号准确性的关键环节,但确定真正的接地参考点往往存在困难。无论是探头地线还是被测电路地线,都存在固有电感,随着信号频率升高,长地线会形成等效谐振电路,引发波形振铃、畸变,同时还会成为噪声接收天线,严重影响测量精度。本文将深入分析接地问题的成因,并给出针对性的解决方法。


一、 地线长度引发的波形畸变问题

(一) 畸变产生的原理

任何探头地线都具备一定电感,且地线长度与电感值呈正相关。当地线电感与探头尖端电容、信号源电容相结合时,会构成谐振电路,在特定频率下就会引发波形振铃。

值得注意的是,想要观察到接地不良导致的振铃或畸变,需要满足两个核心条件:

  1. 示波器系统带宽足够高,能够捕捉探头尖端信号中的高频成分。

  2. 探头尖端的输入信号包含充足高频信息,通常表现为信号具有快速上升时间。

(二) 畸变现象的实际验证

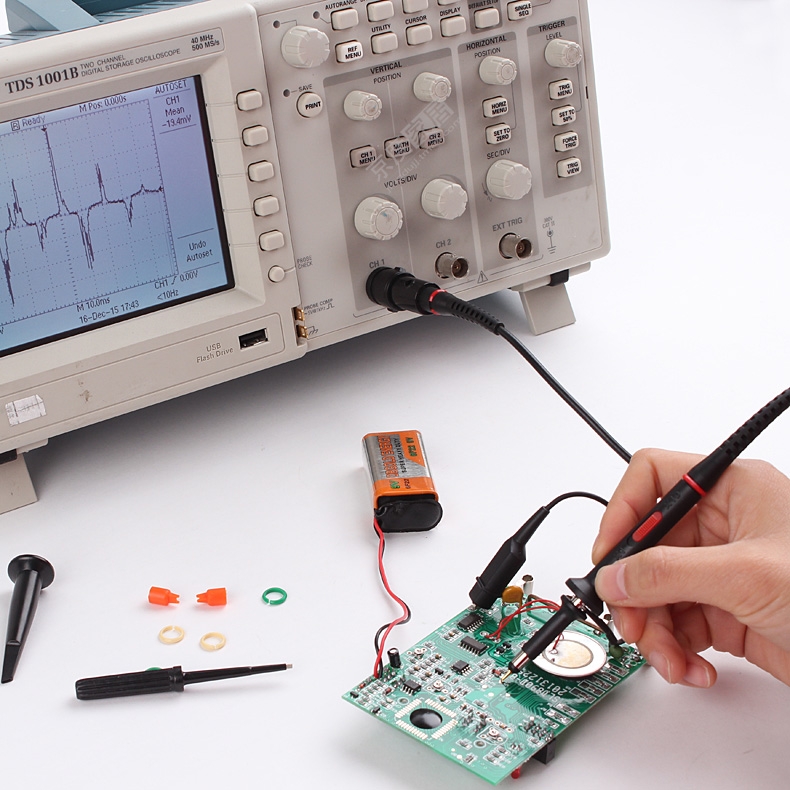

以350MHz 示波器搭配6 英寸长地线探头测量1ns 上升时间的步进信号为例,可直观看到接地不良带来的影响。根据公式 \(BW≈0.35/T_r\)计算,1ns 上升时间的信号对应的带宽恰好匹配该示波器的带宽,其丰富的高频成分足以激发探头接地电路的谐振。

最终在示波器上显示的波形中,步进信号顶部出现明显畸变。更关键的是,轻微调整探头电缆位置,或用手触碰电缆,畸变的形态会发生变化。这是因为电缆位置和人体接触改变了探头接地电路的电容与高频特性,进而影响谐振状态。

而当移除 6 英寸长地线,改用ECB 到探头尖端适配器直接端接探头后,波形畸变几乎完全消失,示波器能够精准还原被测的步进信号。

(三) 缩短地线的核心解决方案

从上述实验可得出核心结论:测量快速信号时,必须将探头地线控制在最短长度。

在实际操作中,除了使用 ECB 探头尖端适配器外,还可以选择配备内置接地头部的专用探头尖端配件,从物理结构上缩短地线长度,减少电感影响。

对于高频高速信号测量场景,有源 FET 探头是更优选择。这类探头具有高输入阻抗和极低的头部电容(通常小于 1pF),能够从原理上规避无源探头因地线电感引发的大部分波形畸变问题。对比实验显示,无源探头使用 12 英寸、6 英寸地线时波形畸变差异明显,而有源 FET 探头在相同地线长度下,波形几乎不受影响。




二、 地线相关的噪声干扰问题

噪声是示波器测量中另一类常见的信号失真,其与振铃畸变的区别在于:噪声通常来自外部干扰源,且与被测信号的速度无关,接地不良可能导致任何频率、任何速度的信号上叠加噪声。地线引发噪声的主要机制有两种,分别对应不同的解决思路。

(一) 接地环路噪声注入机制

当示波器公共电位、测试电路电源接地、探头地线与电缆之间形成接地环路时,环路中会产生不期望的电流,进而向测量系统注入噪声。

理想状态下,接地参考点电位为零,不会有电流流动。但如果示波器和被测电路接入不同的大楼接地系统,两个接地端之间可能存在微小电压差或噪声,电流会通过探头电缆屏蔽层形成回路,最终表现为被测信号上叠加噪声。这类噪声多为 50Hz 或 60Hz 的工频噪声,也可能是空调、开关等设备产生的尖峰或突发噪声。

针对接地环路噪声,可采取以下解决措施:

  1. 让示波器和被测电路使用同一电源回路,从源头减小接地环路的电位差。

  2. 合理布置探头及电缆,远离电力电缆等潜在噪声源,避免电缆并排或交叉铺设。

  3. 若噪声问题持续存在,可采用专业隔离方案:使用接地隔离监测仪、电源线隔离变压器、隔离放大器,或直接选用差分探头—— 差分探头可有效抑制共模噪声,从测量原理上消除接地环路影响。

重要安全提示:严禁通过破坏三线接地系统的方式隔离示波器或被测电路。如需进行浮动测量,必须使用制造商认证的隔离变压器,优先选择示波器专用的接地隔离监测仪。同时,在连接探头到被测电路前,务必先将探头与示波器或隔离器可靠连接,防止触电风险。

(二) 电感捡拾噪声机制

探头电缆和地线本身相当于电感天线,容易通过电磁感应捡拾外部噪声。一方面,长探头电缆靠近电源线或载流导线时,导线中的电流会在电缆屏蔽层感应出电流,通过公共接地系统引入测量回路;另一方面,探头地线连接被测电路时,会形成单圈环路天线,对逻辑电路时钟线等强辐射源的电磁干扰尤为敏感,可能直接捡拾干扰信号并叠加到被测信号上。

判断噪声是否由地线感应产生的方法十分简单:移动探头地线,若噪声电平随之变化,则说明噪声来自地线感应。另一种高效的排查方法是:断开探头与电路的连接,将探头地线夹到探头尖端形成短路环路,手持探头在电路板上移动,这个短路环路会捡拾周围的电磁噪声,从而定位电路板上的强噪声辐射区域。

降低电感捡拾噪声的核心方法可总结为两点:

  1. 尽可能使用短电缆探头,减少电缆感应面积。

  2. 布置探头地线时,远离电路板上的时钟线、功率器件等强噪声源,从空间上规避干扰。


三、 总结与设计建议

示波器测量中的接地问题,本质是地线电感引发的谐振畸变和噪声感应问题。解决这类问题的核心原则是缩短地线长度、切断噪声传播路径、优化测量探头选型。

对于产品设计人员而言,除了在测量环节优化接地方案,还可以在产品研发阶段就融入测试友好性设计 —— 例如在电路板关键测试点预留 ECB 探头适配器接口,这样既能提升产品后期维护检修的效率,又能避免因测试接地不当而误判电路性能,从源头保障测量结果的准确性。

以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:https://www.prbtek.cn/
