数字示波器接地端的正确连接方法

　　在使用数字示波器观察波形时，正确连接示波器的接地端是确保测量准确性和安全性的关键步骤。本文将详细介绍接地端的连接方法及其重要性。

　　1. 接地端的作用

　　示波器的接地端(Ground)主要用于以下几个方面：

　　参考电位：接地端提供了一个参考电位，确保测量信号的电压相对于地电位是准确的。

　　安全保护：接地端可以防止设备因漏电或静电积累而损坏，同时保护操作人员免受电击。

　　减少噪声：正确接地可以减少外部电磁干扰，提高测量信号的清晰度。

　　2. 接地端的连接方法

　　2.1 单通道测量

　　当使用单通道测量时，接地端的连接方法如下：

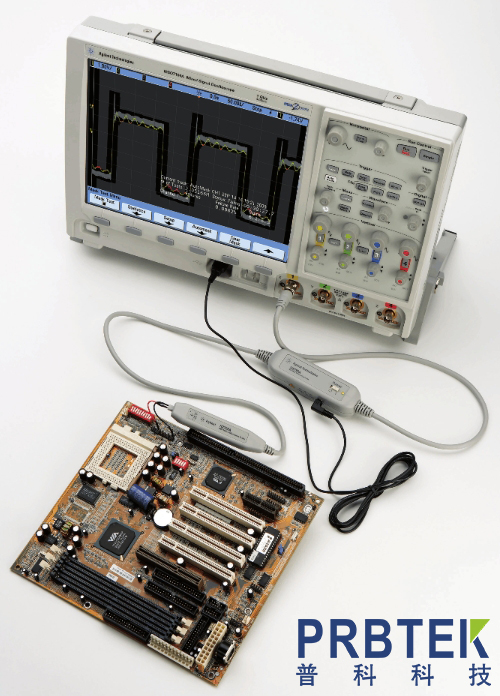

　　1.连接探头：将示波器探头的接地夹连接到被测电路的接地端(通常是电路的公共地)。

　　2.连接信号端：将探头的信号端连接到被测信号的测试点。

　　3.检查连接：确保接地夹和信号端的连接牢固，避免接触不良。

　　2.2 多通道测量

　　当使用多通道测量时，接地端的连接方法如下：

　　1.统一接地：将所有探头的接地夹连接到同一个接地端，确保所有通道的参考电位一致。

　　2.避免环路：避免形成接地环路，这可能会引入噪声或干扰信号。

　　3.使用隔离探头：在某些情况下，可以使用隔离探头来避免接地问题。

　　2.3 特殊情况

　　在某些特殊情况下，接地端的连接需要特别注意：

　　高压测量：在测量高压信号时，确保接地端与高压部分有足够的绝缘距离，避免短路或电击。

　　浮地测量：在浮地系统中，可能需要使用差分探头或隔离变压器来避免接地问题。

　　3. 接地端连接的注意事项

　　避免接地环路：接地环路会引入噪声，影响测量结果。确保所有接地端连接到同一个点。

　　检查接地电阻：接地电阻应尽可能小，以确保良好的接地效果。

　　避免长接地线：长接地线会增加电感，影响高频信号的测量。尽量使用短而粗的接地线。

　　4. 总结

　　正确连接数字示波器的接地端是确保测量准确性和安全性的重要步骤。通过遵循上述方法，可以有效减少噪声、提高测量精度，并保护设备和操作人员的安全。在实际操作中，应根据具体测量需求选择合适的接地方法，并注意避免常见的接地问题。
