普通数字示波器能否适配电流探头？一文详解适配方案与应用要点

　　在电子测试测量领域，示波器是极为常用的工具，它主要用于测量电压信号。但在实际工作中，工程师们有时也需要测量电流信号，那么普通数字示波器能否配备电流探头来实现这一功能呢?答案是肯定的。普通数字示波器可以通过配备合适的电流探头来测量电流信号 。

　　示波器本身并不具备直接测量电流的功能，需要借助电流探头将电流信号转换为电压信号，再传输至示波器进行显示和分析 。电流探头依据法拉第原理设计，本质上是匝数为 1 的变压器。当导线中有电流通过时，会在其周围产生电磁通量场，电流探头可传感该磁通量场的场强，并将其转换为相应电压，以供示波器测量，进而让使用者能够查看和分析电流波形 。

　　电流探头主要分为 AC 电流探头和 AC/DC 电流探头两类 。AC 电流探头一般为无源探头，成本相对较低，但其仅能测量交流电流，无法处理直流分量 。常见的无源 AC 探头如电流环，前端带有磁环，磁环上绕有线圈。使用时将磁环套在被测供电线上，电线中电流产生的磁场被磁环收集，磁通量与电线上的电流成正比，使得磁环上线圈产生相应比例的电流，经后级匹配电路转换为相应比例的电压 。实芯 AC 无源探头响应速度快，高频带宽可达 ns 级别甚至更高，但被测电流一般较小，通常在 100A 以下，且测量时需断开被测导线，穿过转换器后重新连接导线才能进行测量 。

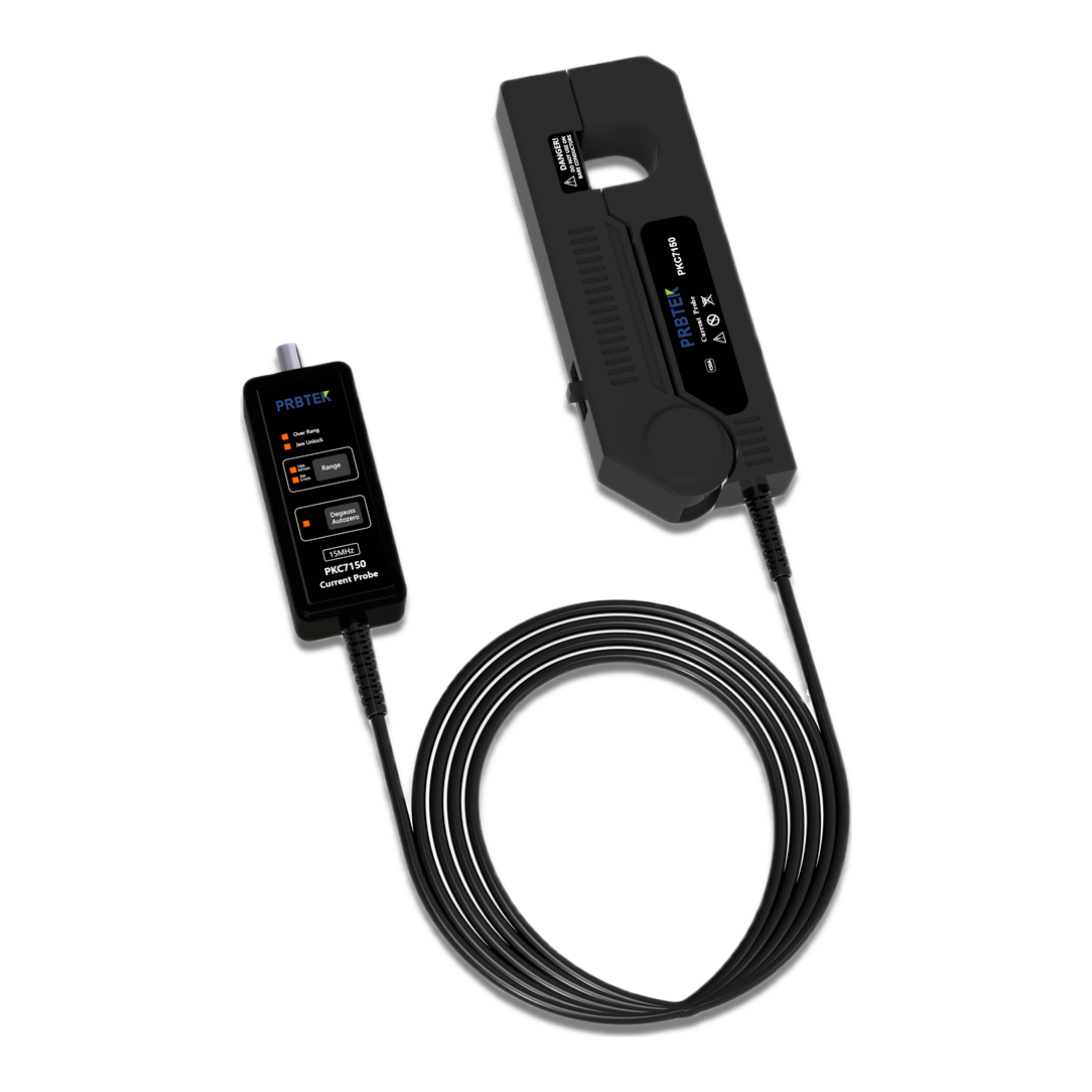

　　AC/DC 电流探头通常是有源探头，这类探头可同时测量直流和交流电流 。其在设计中增加了霍尔效应设备来检测直流，带宽从 DC 开始，扩展到规定频率上限的 3dB 点 。该类探头至少需要一个电源为霍尔效应设备供电，有的还可能需要电流探头放大器，用于组合和调节 AC 和 DC 电平，以在示波器上输出单一波形 。

　　在为普通数字示波器选择电流探头时，有诸多因素需要考量 。首先是测量需求，要明确是仅需测量交流电流，还是需要同时测量直流和交流电流，从而确定选择 AC 电流探头还是 AC/DC 电流探头 。例如，若要测量开关电源中的电流，其中既包含交流成分，也可能存在直流成分，此时就需要 AC/DC 电流探头 。

　　其次是带宽要求 。为确保测量精度，所选电流探头的带宽应至少是被测电流信号频率的 5 倍 。比如，一个 100MHz 带宽的探头在测量 100MHz 信号时，误差可能高达 30% 。所以，若要准确测量高频电流信号，就必须选择带宽足够的探头 。同时，不仅要关注探头本身的带宽，还需考虑示波器的带宽 。若探头带宽足够，但示波器带宽不足，同样会影响测量结果的完整性 。例如，若示波器带宽为 200MHz，而选择了带宽为 1GHz 的电流探头，对于频率高于 200MHz 的信号，示波器也无法完整呈现其真实波形 。

　　再者是电流范围 。必须确保被测电流大小在探头的测量能力范围内 。不同的电流探头具有不同的标称电流和量程，使用时不能长时间测量超过标称电流的信号 。例如，某电流探头标称电流为 50A，若将其用于测量长时间超过 50A 的电流，可能会损坏探头，且无法保证测量精度 。

　　此外，分辨率、工作温湿度、最大导体尺寸、安培秒乘积、输出连接器等参数也不容忽视 。分辨率决定了探头能够测量的最小电流;工作温湿度限制了探头的使用环境;最大导体尺寸规定了所能测量导线的直径最大值;安培秒乘积定义了电流探头线性操作的最大极限;输出连接器则需与示波器输入通道匹配，常见的电流探头输出接口一般是 BNC 接口，但也有其他类型 。

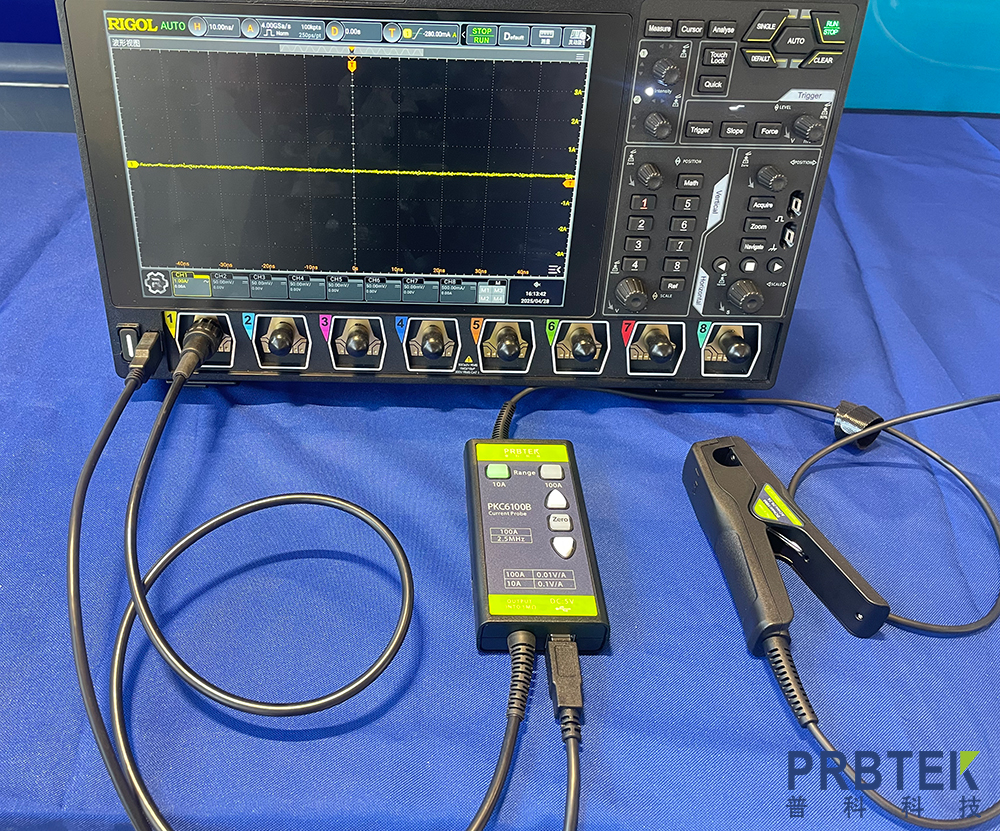

　　在使用电流探头与普通数字示波器进行测量时，还需注意一些操作要点 。连接时，需将电流探头正确连接到示波器的输入端子 。例如，使用 RP1001C 电流探头时，要先将示波器的耦合方式设置为直流，通过双端 BNC 同轴线缆将探头的 BNC 连接器与示波器输入端相连 。测量直流信号时，要固定好电流探头的位置，否则位置改变可能引起直流漂移，影响测量准确性;而测量交流信号时，探头位置可以适当移动 。

　　若要增加某些电流探头(如 RP1001C)的测量灵敏度，可增加测量线缆与测试夹缠绕的圈数，其灵敏度为当前档位与缠绕圈数的乘积 。例如，当前档位为 10mV/A，缠绕 4 圈后，灵敏度变为 40mV/A 。

　　普通数字示波器可以配备电流探头来测量电流信号 。通过了解电流探头的类型、工作原理，综合考虑测量需求、带宽、电流范围等因素选择合适的电流探头，并掌握正确的使用方法，工程师们就能利用普通数字示波器实现对电流信号的准确测量，为电子设计、故障排除、性能测试等工作提供有力支持 。
