PK-CWTUM 系列柔性电流探头实操技巧与安全操作规范

一、前期接线与仪器匹配使用技巧

（一）示波器参数正确设置

1.输入阻抗匹配

探头通过 BNC 接口连接示波器时，示波器通道阻抗必须设置为1MΩ（或≥100kΩ），低阻抗模式会大幅衰减输出信号，造成电流数值测量失真。

2.衰减档位对应校准

探头不同型号对应固定灵敏度，示波器衰减倍率需严格匹配，举例：

PK-CWTUM/30：200mV/A → 示波器设 5×；

PK-CWTUM/60：100mV/A → 示波器设 10×；

PK-CWTUM/6000：1mV/A → 示波器设 1000×。

档位不匹配会直接导致电流读数放大 / 缩小，波形幅值完全错误。

（二）供电与硬件连接要点

探头积分器依靠标准 USB 5V 供电，连接供电线后绿色电源指示灯常亮，无指示灯时检查 USB 线材与供电适配器，未上电探头无输出信号。

积分器至感应线圈标准线缆长度 1.5m，定制加长线缆后，尽量避免线缆缠绕、打结，减少线缆耦合引入的电磁噪声。

BNC 接头插接示波器通道时旋转拧紧，松动会出现波形抖动、噪声激增；长期不用可套上 BNC 保护帽防尘。

二、感应线圈放置核心测准技巧（决定测量精度）

1. 被测导线居中穿过线圈

线圈内径 25mm、周长 80mm，测量时必须让被测导线位于感应环几何中心。导线贴近线圈内壁会产生磁场偏移，谐波、瞬态电流测量误差会显著放大。

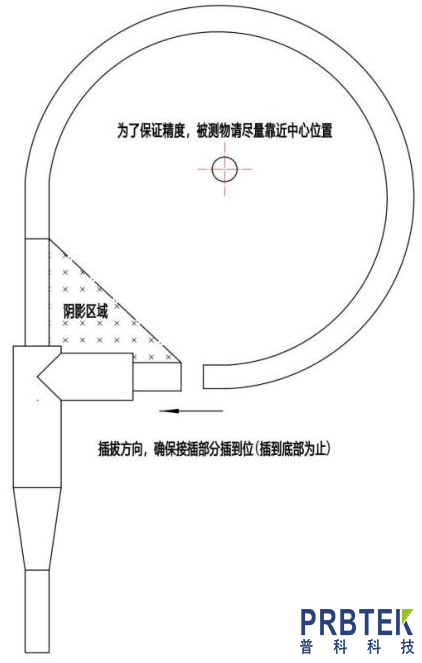

线圈正确放置示意图

2. 避开接头阴影误差区

线圈开合插接位置存在阴影误差区域，严禁将被测导线放在阴影区域内。此处磁场感应不均衡，脉冲电流、小交流叠加直流场景下误差会超出标称 2% 精度范围。插接线圈时务必将插头完全插到底，插合不到位会出现信号漂移、波形间断。

3. 电流方向区分，避免极性误判

线圈本体标注电流正向标识，导线沿标识方向穿过线圈时示波器输出正向波形；反向穿过波形倒置，测量双向脉冲、纹波电流时需留意方向，防止数据分析出错。

4. 狭小器件测量优势用法

线圈截面仅 1.6mm，可直接套入 TO-220、D²PAK 封装 MOSFET/IGBT 引脚、小型电感、贴片电容引脚，无需拆解电路板，适合开关电源功率损耗、缓冲电路电流快速测试。

三、分场景抗干扰实用技巧

该探头覆盖低频工频至 30MHz 高频，现场电磁干扰极易影响波形，可通过以下方法降噪：

1.远离强磁场辐射源

探头避开多圈变压器、电感、接触器线圈等磁场设备，交变磁场会叠加杂波；若无法远离，增大探头与干扰源距离至 20cm 以上。

2.规避高速高压信号

远离电压变化速率＞100V/μs 的功率母线、高频开关节点，MHz 级高压干扰会在探头输出引入大幅噪声，掩盖真实电流纹波。

3.干扰自检方法

不开被测电路，仅将线圈放置在待测导线周边，示波器观察基线噪声幅值：噪声过大说明现场干扰严重，可调整探头摆放角度、增加屏蔽隔离。

4.大直流叠加小交流测量优化

测量母线直流偏置叠加微小交流纹波时，将示波器通道耦合模式切换为 AC 耦合，滤除直流分量，清晰观测谐波、开关纹波细节。

四、全流程安全操作硬性注意事项

（一）通电测量顺序（防冲击损坏探头）

测量前：先断开被测电路电源，再将线圈套入待测导线、插紧线圈接头、接好示波器与 USB 供电；

采集阶段：全部硬件连接完成后，再开启被测设备电源，记录电流波形；

测量结束：第一步关闭被测电路电源，待母线电容放电完毕，再取下感应线圈、断开 USB 供电，最后收纳设备。

严禁带电插拔线圈，瞬时大电流冲击会烧毁内部积分电路。

（二）电气安全红线，禁止超规格使用

电流限值：各型号峰值电流不可超限，如 PK-CWTUM/30000 仅可短时承受 30000Apk 脉冲，长期超峰值会永久损坏感应线圈；

绝缘耐压：线圈耐压 3kVrms，不可测量超过该电压等级的裸高压导体，防止绝缘击穿触电；

使用环境：禁止在潮湿积水、易燃易爆粉尘 / 气体场所使用，线圈绝缘受潮会降低耐压性能，引发触电风险。

（三）机械防护注意事项

柔性线圈纤细易折，禁止大力弯折、挤压、尖锐物品划伤外层绝缘；收纳时沿大弧度盘绕，不要对折线圈；

积分器尺寸小巧（653818mm），避免跌落、撞击，内部积分电路板受损会导致带宽、精度永久偏移；

定制加长线圈、大周长线圈型号，拖拽时受力点放在积分器端，不要拉扯感应线圈本体。

五、日常维护与保修使用提示

每次使用后清理线圈表面灰尘、焊锡油污，油污会降低绝缘性能，存放于配套手提收纳箱，避免磕碰；

长期闲置每月通电一次，运行 5 分钟，防止积分器电容老化；

质保规则：探头积分主机非人为损坏质保三年，USB 线、线圈等附件质保一年；线圈断裂、带电误操作烧毁、浸水腐蚀均属于人为损坏，不在保修范围内；

故障排查：波形噪声异常先检查线圈插接、USB 供电、示波器阻抗设置；无输出优先确认绿色电源指示灯是否点亮。

六、典型应用场景适配建议

开关电源、功率半导体测试：选用 30A~600A 中小量程型号，利用细线圈直接套功率管引脚，精准捕捉开关瞬态电流；

母线、电机、变频器大电流监测：3000A~30000A 大量程型号，适配粗铜排、动力线缆，兼顾工频谐波与高频脉冲；

电能质量、谐波分析：探头低频下限最低 1Hz，可完整复现工频低频谐波，配合示波器 FFT 功能完成谐波分析。

总结

PK-CWTUM 柔性电流探头兼具宽频、大量程、易穿戴的优势，但测量精度、设备寿命完全依赖规范操作。实操核心记住三点：接线匹配示波器参数、线圈居中避开误差区、严格遵守先断电再拆装的操作顺序，同时做好电磁干扰规避与机械绝缘防护，既能获得精准可靠的电流波形数据，也能延长探头使用寿命，规避电气安全事故。
