H桥上下臂MOS管波形混合测量实操与深度解析

在电机驱动、DC-AC逆变、开关电源等电力电子系统中，H桥MOS管拓扑凭借双向电流流通、高效电能转换的优势得到广泛应用。H桥单臂由上下两只MOS管互补工作，理论上严格交替导通、互锁截止，但实际工况中，器件寄生参数、驱动延时、PCB布线干扰、死区配置偏差等问题，极易引发上下臂直通、开关震荡、损耗激增、器件烧毁等故障。

H桥上下臂MOS管波形混合测量，是通过示波器多通道同步采集上下臂栅极驱动波形、漏源极电压波形，结合负载电流波形的综合性测试手段，区别于单一波形观测，可完整还原单臂互补开关的动态过程，精准捕捉隐性异常，是H桥电路调试、可靠性验证、故障排查的核心手段。本文结合工程实测经验，系统讲解混合测量的原理、实操方法、波形解析要点及常见问题解决方案。

一、混合测量的核心价值与测量难点

1.1 核心测量价值

H桥电路的失效核心诱因多为上下臂开关时序异常。常规单一通道测量仅能观察单管工作状态，无法判断两管的时序配合关系，而混合测量通过同步对比上下臂波形，可实现三大核心功能：一是精准测算实际死区时间，杜绝上下臂直通短路风险；二是识别栅极振铃、开关延时、电压平台异常等动态缺陷；三是匹配电压、电流波形，量化开关损耗，优化驱动参数与PCB设计，全面保障H桥工作稳定性与安全性。

1.2 工程测量难点

H桥高低侧MOS管工作电位差异极大，是混合测量的主要难点。下臂MOS管源极接地，波形测量可直接采用普通探头；而上臂高端悬浮工作，源极电位随输出电压动态浮动，普通单端探头测量会引入巨大共模干扰，导致波形失真、数据失效。同时，高频开关工况下的寄生电感、电磁噪声，易造成波形震荡、边沿模糊，进一步提升了精准测量的难度。此外，MOS管栅极阈值电压离散性、驱动回路延时差异，会导致理论死区与实际开关死区存在偏差，需通过混合波形校准修正。

二、混合测量硬件配置与接线方案

精准的波形采集依赖规范的硬件选型与接线方式，本文采用四通道示波器完成全套混合测量，同步采集上下臂栅极驱动电压（Vgs）、上臂漏源极电压（Vds）、负载电流波形，覆盖时序、电压、电流全维度参数。

2.1 核心设备选型

示波器需选择带宽≥500MHz、采样率≥1GS/s的四通道机型，满足高频开关波形的细节捕捉需求；探头配置分为两类：下臂Vgs、下臂Vds采用普通10X无源探头，上臂悬浮电压必须采用差分探头，规避共模干扰；电流测量选用罗氏线圈或超低阻值采样电阻，精准采集动态负载电流，适配高低频工况。

2.2 标准化接线方法

混合测量的接线核心是高低压隔离、接地最短、回路最小化，具体通道配置如下：

通道1（CH1）：测量下臂MOS管Vgs波形，探头正极接下管栅极，地线直接接系统功率地，保证接地引线最短，减少寄生电感干扰。

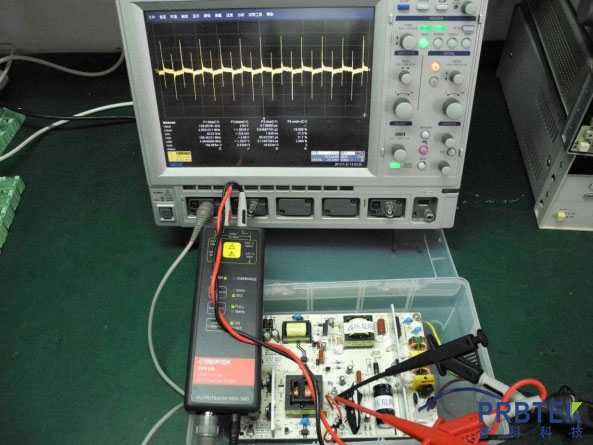

通道2（CH2）：采用差分探头测量上臂MOS管Vgs波形，差分正极接上管栅极、负极接上管源极，直接抓取悬浮状态下的真实栅极驱动压差，杜绝电位浮动带来的波形失真。若无差分探头，可通过示波器数学运算功能CH1-CH2模拟差分测量，适配低成本调试场景。

通道3（CH3）：测量上臂MOS管Vds波形，差分探头接入漏极与源极，捕捉开关过程中的电压跳变、尖峰震荡。

通道4（CH4）：电流通道，串联采样电阻或接入罗氏线圈，采集H桥输出负载电流波形，实现电压、时序、电流的同步联动分析。

接线关键规范：所有探头地线尽量缩短，避免长线引入高频噪声；栅极测量回路面积控制在1cm²以内，采用开尔文连接方式，规避PCB寄生参数对波形的影响；测量前校准探头补偿，确保波形幅值、边沿精度达标。

三、混合测量实操步骤

3.1 前期准备

断电状态下完成所有接线，核对探头倍率统一设置为10X，关闭示波器高频滤波、平均滤波等降噪功能，保留原始波形细节；确认H桥供电电压、驱动芯片工作电压正常，负载接入常规额定负载，避免空载、轻载下波形失真，保证测量工况贴合实际工作场景。

3.2 波形采集与参数校准

上电启动设备，让H桥工作在额定开关频率，调节示波器时基、电压档位，完整显示上下臂一个完整的开关周期波形。开启示波器光标测量功能，以MOS管阈值电压Vgs(th)（常规硅MOS管约1.2V）为基准，定位上下管导通、截止的精准时间节点，替代传统边沿目测法，大幅提升时序测量精度。

3.3 核心参数测量计算

通过混合波形可精准测算两大核心参数：一是实际死区时间，分别测量上管关断下降沿过阈值点到下管导通上升沿过阈值点、下管关断到上管导通的时间间隔，取最小值作为实际死区；二是开关延时、震荡幅值，统计栅极波形上升/下降延时、关断尖峰电压、导通平台电压等关键数据。行业合格标准为：实际死区时间≥设定死区的1.2倍，栅极振铃峰值小于0.8倍阈值电压，最小安全间隔不低于50ns。

四、混合波形核心特征深度解析

上下臂波形同步混合观测，可直观区分正常波形与异常波形，精准定位电路设计、驱动参数、器件选型的问题，核心波形特征解读如下。

4.1 正常标准波形特征

理想工况下，上下臂Vgs波形呈现严格互补互锁状态：上臂关断完全截止后，经过设定死区时间，下臂平稳导通，反之同理。波形边沿陡峭、无明显振铃、无电压尖峰，导通平台电压平稳无波动；Vds波形与Vgs时序匹配，开关切换瞬间电压跳变干净，电流波形过渡平滑，无突变、无尖峰，全程无上下臂波形重叠导通区间。

4.2 典型异常波形与故障溯源

死区时间不足、波形重叠：混合波形中上下臂导通区间出现部分重叠，两管同时处于导通状态，会产生极大直通电流，瞬间拉高器件损耗，严重时直接烧毁MOS管。故障原因多为驱动芯片死区配置过小、高低侧驱动延时不匹配、器件开关速度偏差过大。

栅极波形振铃、尖峰过大：上下臂Vgs波形边沿出现高频震荡、超高压尖峰，幅值超过MOS管阈值电压。即使未发生直通导通，也会引发器件误导通、开关损耗激增，长期工作会加速栅极氧化层老化，缩短器件寿命。主要诱因是栅极回路寄生电感过大、驱动电阻选型不合理、PCB布线回路面积过大。

开关延时不一致：上下臂开关边沿延时偏差明显，实际正负半周死区时间不对称。会导致H桥输出波形畸变、谐波增大、电流失衡，电机驱动场景会出现抖动、发热严重等问题，根源为上下管器件参数不一致、驱动回路阻抗差异、高低侧供电电压偏差。

Vds波形异常尖峰：开关切换瞬间漏源极电压出现远超额定值的尖峰，伴随电流突变。主要由续流回路寄生电感、负载感性反电动势导致，尖峰过高会击穿MOS管耐压，引发永久性损坏。

五、测量优化与电路调试方案

5.1 测量精度优化技巧

针对悬浮上臂测量干扰问题，优先采用差分探头消除共模噪声；无条件时通过示波器数学差分运算抵消浮动电位干扰。严格缩短探头地线，采用单点接地方式，避免地环路干扰；适当调整示波器触发方式，以电流波形或下管Vgs波形为触发源，稳定抓取完整周期波形，杜绝波形抖动、抓拍不完整问题。

5.2 电路参数调试优化

基于混合测量波形异常特征，可针对性优化电路参数：死区时间不足时，适度增大驱动芯片死区配置值，预留1.2倍以上安全余量；栅极振铃严重时，微调栅极驱动电阻阻值，匹配RC阻尼参数，优化PCB布线，最小化栅极回路面积；开关延时不对称时，匹配上下臂驱动器件参数，统一回路阻抗，保证高低侧驱动一致性；Vds尖峰过大时，增设RC吸收回路或续流二极管，抑制感性尖峰干扰。

六、总结

H桥上下臂MOS管波形混合测量，并非简单的多通道波形叠加观测，而是通过时序同步、电压联动、电流匹配的综合测试逻辑，挖掘单一波形测量无法发现的隐性故障。精准的接线方式、规范的测量流程、专业的波形解读，是提升H桥电路稳定性、降低器件失效风险的关键。在工程研发、量产测试、设备维修场景中，通过混合测量校准死区时间、优化驱动参数、抑制开关干扰，可有效解决H桥直通、波形畸变、损耗超标、器件烧毁等核心问题，全面提升电力电子设备的工作效率与长期可靠性。
