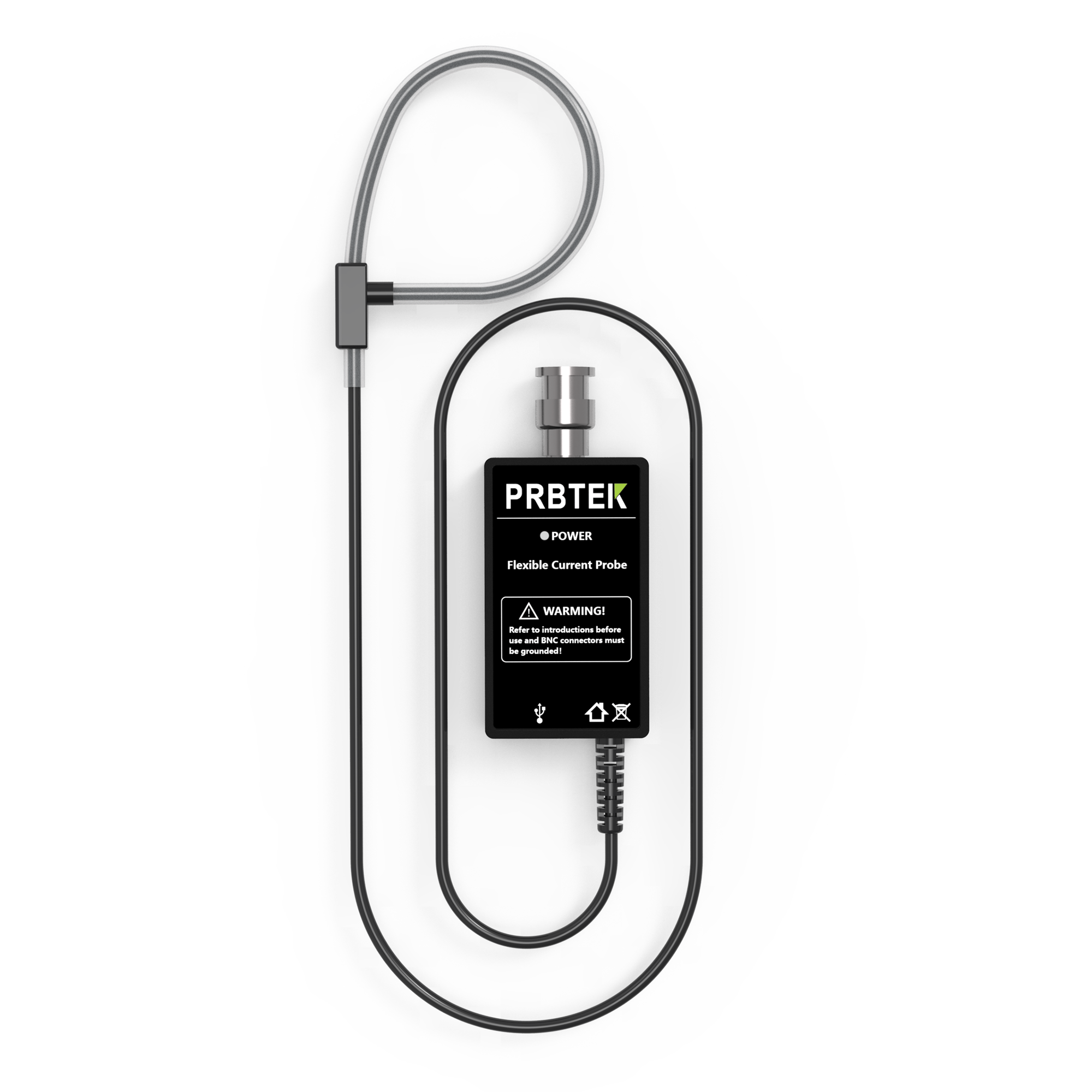

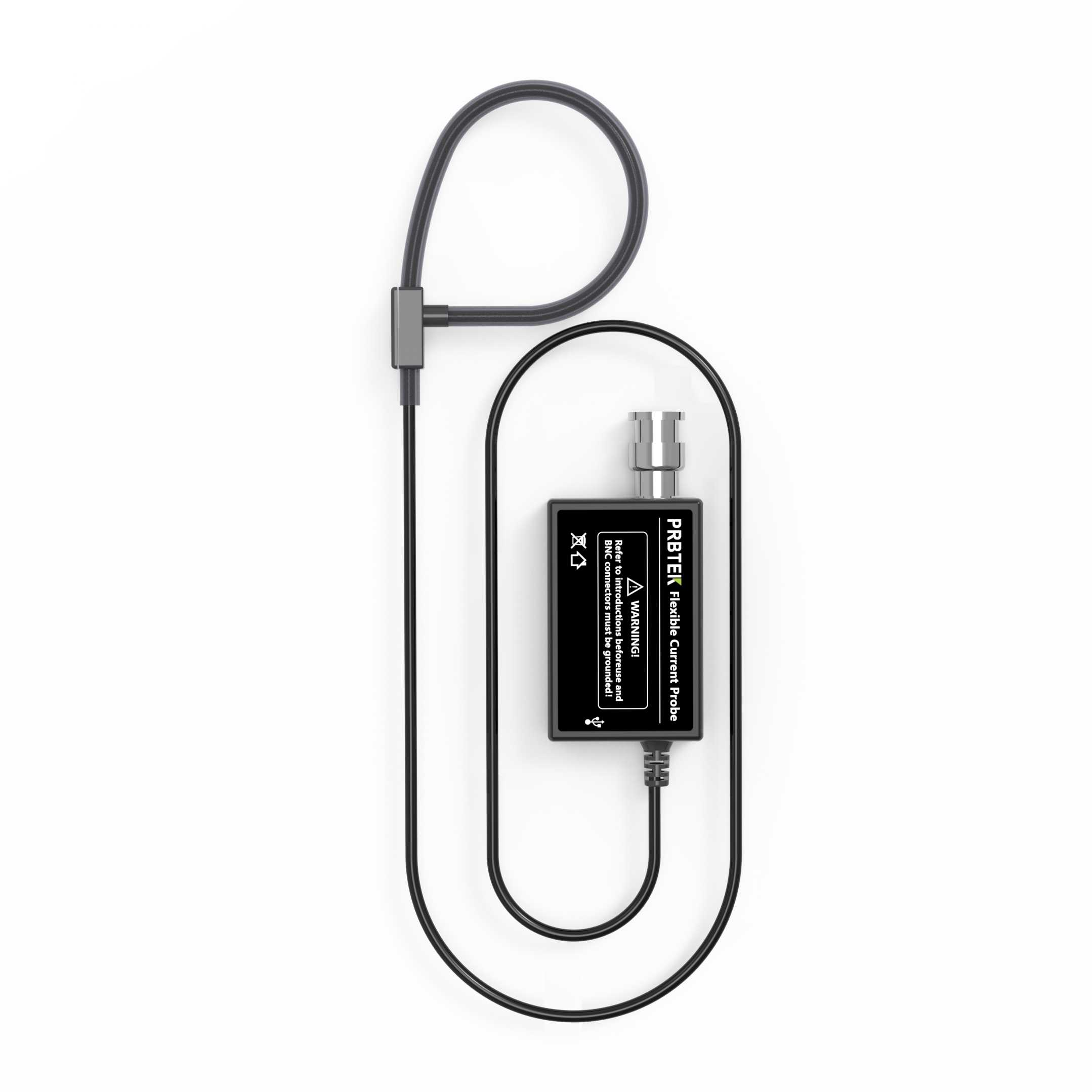

普科科技PRBTEK罗氏线圈PK-CWT UM系列

一、概述

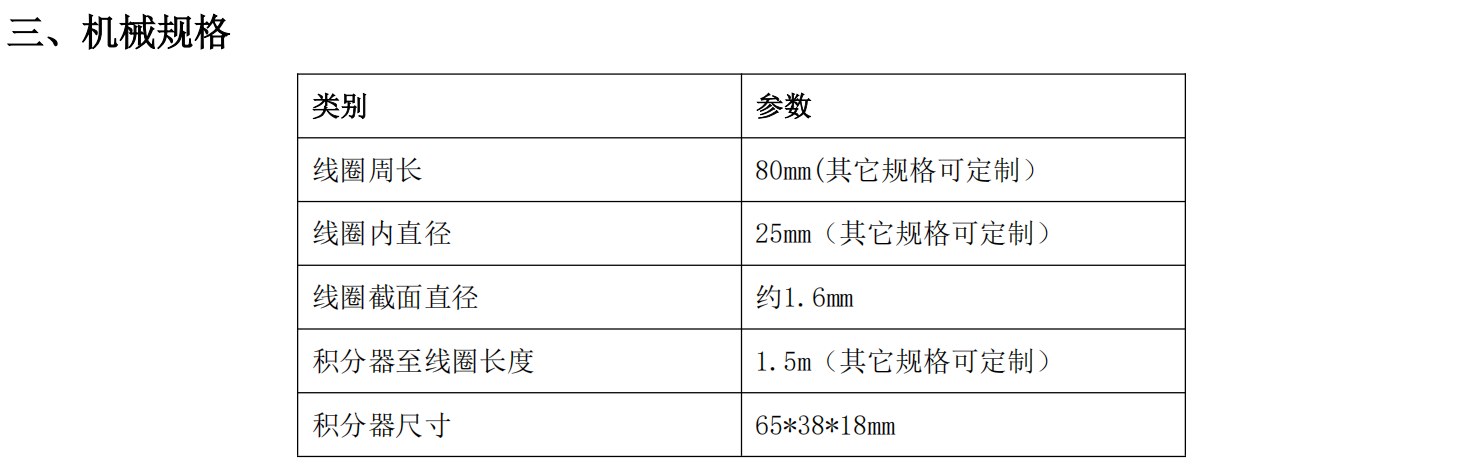

PK-CWT UM系列柔性电流探头，该系列产品采用柔性开环结构，能够精准复现大功率开关全频段电流波 形。在频率响应层面，其带宽范围从1Hz至30MHz，不仅能够精准捕捉超低频段的缓变信号，还可快速响应 高频瞬态电流的变化；额定电流范围达30A至30000A，满足从微小电流监测到超大脉冲电流检测的全场景 需求。线圈截面直径约1.6mm，周长80mm，柔软纤细，能轻松伸入狭小空间与器件引脚位。

应用背景

(1)电力电子电路中的开关电流波形，例如：小至TO-220、D²PAK的MOSFET或IGBT功率器件、测量半导 体器件中的功率损耗、监测小型电感器、电容器、缓冲电路等中的电流；

(2)在存在大直流电流的情况下测量小交流电流；

(3)电源转换器开发与故障诊断；

(4)测量从工频到射频应用中的高频正弦电流、脉冲电流或瞬态电流；

(5)电力母线、电机、泵与风机的电流监测；

(6)电能质量与谐波分析测试。
