电压探头在传导骚扰测量中的应用：原理、类型与实践指南

　　在现代电子技术飞速发展的背景下，各类电子设备广泛应用于生产生活的各个领域。然而，设备在运行过程中会产生电磁干扰，其中传导骚扰是电磁干扰的重要形式之一，它通过电源线、信号线等导体传播，可能对其他设备的正常工作造成影响。为确保电子设备的电磁兼容性，准确测量传导骚扰至关重要，而电压探头作为可用于传导骚扰测量的一种特殊设备，在这一过程中扮演着关键角色。

　　电压探头能够用于传导骚扰测量，其核心原理在于它可以将被测导体上的高电压信号转换为示波器等测量仪器能够接收和处理的低电压信号。一般来说，电压探头由电阻、电容等元件组成的分压电路构成，通过分压原理，将高幅值的电压信号按一定比例缩小，使得测量仪器能够安全、准确地对信号进行采集和分析 。例如，在测量开关电源的传导骚扰时，电源工作过程中产生的高频电压波动可能达到数百伏甚至更高，普通测量仪器无法直接测量，而电压探头通过分压，可以将这些高电压信号转换为几伏甚至更低的电压信号，传递给测量仪器进行处理 。

　　电压探头的类型多样，不同类型的探头适用于不同的传导骚扰测量场景。按照结构和工作方式，常见的电压探头有无源电压探头和有源电压探头。无源电压探头主要由电阻或阻容网络组成，结构简单，成本较低，不需要额外的电源供电，适用于低频、高电压的传导骚扰测量 。比如在测量市电电源线的传导骚扰时，无源电压探头能够稳定地将 220V 的交流电压信号转换为可测量的低电压信号 。但无源电压探头存在带宽有限的缺点，在高频测量时会出现信号衰减和失真的情况 。

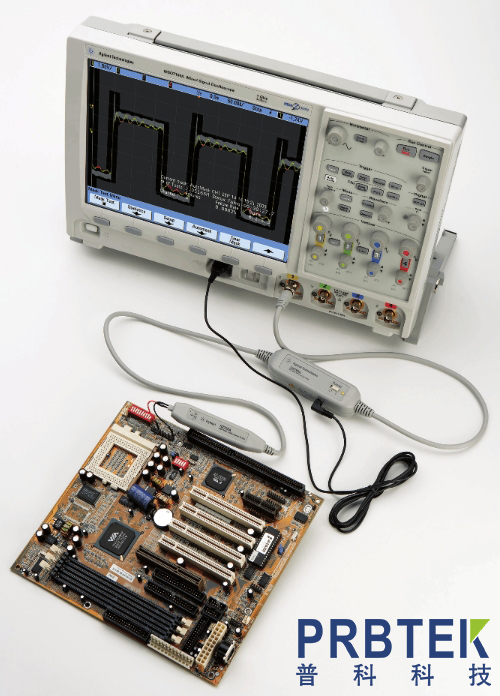

　　有源电压探头则内置放大器，需要外部电源供电，其具有高输入阻抗、低输出阻抗和较宽的带宽等特点，能够在高频段保持良好的信号传输性能 ，非常适合高频、微弱信号的传导骚扰测量 。在对高速数字电路的传导骚扰进行测量时，由于信号频率高、幅度小，有源电压探头可以有效避免信号在传输过程中的损耗，准确捕捉到微弱的骚扰信号 。

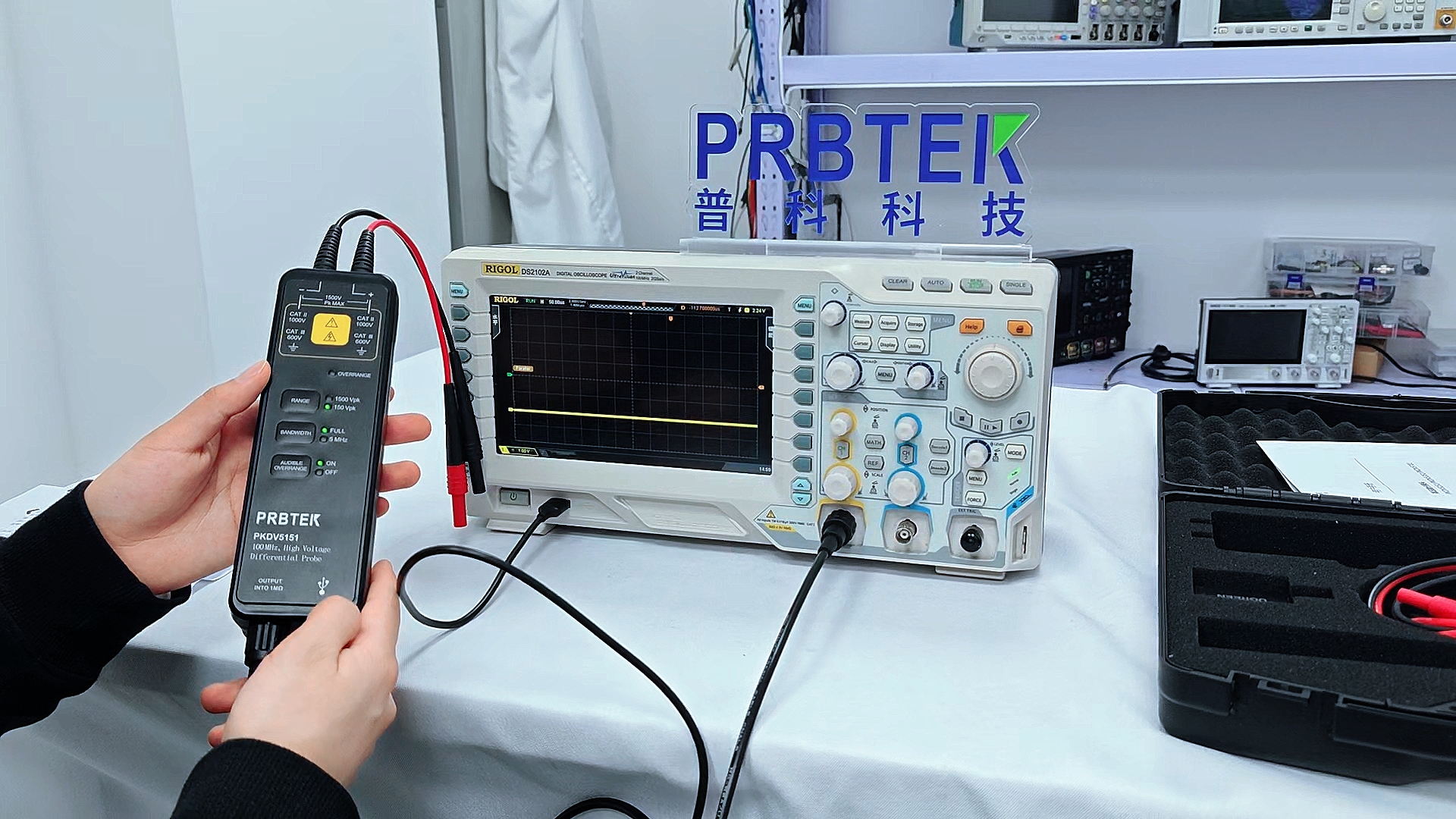

　　此外，根据不同的测量需求，还有差分电压探头等特殊类型。差分电压探头能够抑制共模干扰，只对两个输入信号的差值进行放大和测量 。在一些复杂电磁环境下进行传导骚扰测量时，环境中的电磁噪声可能会以共模信号的形式干扰测量结果，此时差分电压探头可以通过其独特的差分放大结构，消除共模干扰，准确获取被测信号 。例如在测量汽车电子系统的传导骚扰时，汽车内部复杂的电磁环境会产生大量共模干扰，差分电压探头能够有效提升测量的准确性和可靠性 。

　　在使用电压探头进行传导骚扰测量时，有诸多要点需要注意。首先是探头的选择，要根据被测信号的频率范围、电压幅值、测量环境等因素选择合适类型的电压探头 。如果测量低频、高电压信号，无源电压探头是较为合适的选择;若测量高频、微弱信号，则应优先考虑有源电压探头 。同时，探头的带宽必须满足测量需求，探头带宽不足会导致高频信号无法准确测量，影响传导骚扰测量结果的真实性 。

　　其次是探头的连接，在连接电压探头与测量仪器以及被测导体时，要确保连接牢固、可靠，避免因接触不良引入额外的干扰信号 。并且，探头的接地线应尽量短，因为过长的接地线会增加接地电感，导致高频信号在接地回路中产生压降，从而影响测量精度 。例如在测量高频信号的传导骚扰时，过长的接地线可能会使测量结果出现较大偏差 。

　　再者，在测量前需要对电压探头进行校准 。不同的电压探头在不同频率下可能存在增益误差，通过校准可以修正这些误差，确保测量结果的准确性 。一般来说，可以使用标准信号源对探头进行校准，按照探头的使用说明书调整探头的增益、补偿等参数 。

　　电压探头在传导骚扰测量中的重要意义不言而喻。它为电子设备的电磁兼容性检测提供了可靠的测量手段，帮助工程师准确掌握设备在运行过程中产生的传导骚扰情况 。通过对传导骚扰的测量和分析，工程师可以及时发现设备设计和制造过程中存在的电磁兼容问题，采取相应的整改措施，如优化电路布局、增加滤波电路等，从而提高设备的电磁兼容性，减少设备之间的相互干扰，保障电子设备在复杂电磁环境中的稳定运行 。

　　电压探头作为可用于传导骚扰测量的特殊设备，凭借其独特的工作原理和多样的类型特点，在电磁兼容检测领域发挥着不可替代的作用。深入了解电压探头的相关知识，正确选择和使用电压探头进行传导骚扰测量，对于保障电子设备的性能和质量，推动电子行业的健康发展具有重要意义。
