电压探头都是容性的吗

这个问题很关键！电压探头并非都是容性的，实际中存在多种不同输入阻抗特性的电压探头，容性只是最常见的一类（尤其是示波器无源探头）的核心特征之一。

一、核心分类与阻抗特性

1.无源高压 / 示波器探头（主流，强容性特征）

典型结构：由电阻分压器 + 补偿电容组成（10:1/100:1 分压），目的是匹配示波器 50Ω/1MΩ 输入阻抗，同时实现带宽补偿。

输入特性：呈现阻容并联（R//C），容性是关键参数（比如 10:1 无源探头输入电容常为 10~15pF），容性负载会影响被测电路（尤其高频、高阻抗电路）。

特例：纯电阻分压器探头（极少用于高频），无补偿电容，输入为纯阻性，但带宽极低。

2.有源探头（容性极低，以阻性为主）

典型结构：探头前端内置 FET/bipolar 放大器，输入阻抗设计为高阻低容（输入电阻可达 1MΩ~10MΩ，输入电容仅 0.2~2pF，甚至更低）。

核心优势：几乎无容性负载效应，适合测量高频、高阻抗、小信号电路（如高速数字总线、射频电路）。

输入特性：等效为高电阻 + 极小电容（电容可忽略不计），并非以容性为核心特征。

3.差分探头（根据类型，容性有差异）

无源差分探头：阻容分压器结构，输入为阻容特性，容性中等。

有源差分探头：前端差分放大器，输入电容极低（通常 < 3pF），以阻性为主，适合抑制共模噪声、测量差分信号。

4.罗氏线圈（电流→电压，纯感性，非容性）

特殊类型：通过电磁感应测量电流，再通过积分器转换为电压信号，输入无电气连接，等效输入阻抗无穷大，无容性 / 阻性负载，完全不是容性探头。

5.高压电阻探头 / 分压器（纯阻性）

用于直流 / 低频高压测量，由精密电阻串联组成，输入为纯阻性，无补偿电容，带宽受限，无容性特征。

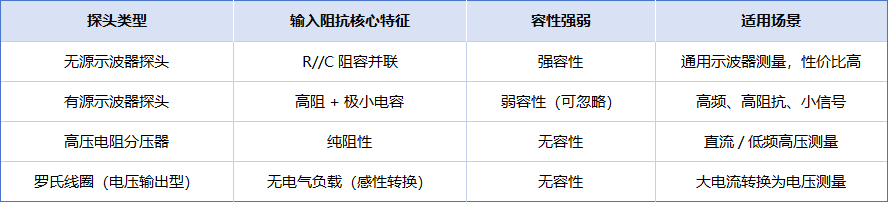

二、关键区分点

三、补充说明

容性特征的核心来源：无源探头的补偿电容 + 线缆寄生电容，这是实现带宽匹配的必要设计；而有源探头通过主动放大，规避了对大补偿电容的依赖。

测量误区：若默认所有电压探头都是容性，在测量高频 / 高阻抗电路时，会误判负载效应，导致测量误差甚至损坏被测电路。
