精准测量 MIPI 信号：示波器探头选型与应用指南

在消费电子、汽车电子等领域，MIPI（移动产业处理器接口）凭借高速、低功耗的特性，成为显示屏、摄像头等模组的主流接口标准。而 MIPI 信号的精准测量，是保障产品性能与兼容性的关键环节，示波器探头的选型则直接决定了测量结果的可靠性。本文将围绕 MIPI 信号的测量需求，详解示波器探头的核心要求、选型原则及应用注意事项。

一、MIPI 信号特性决定探头核心要求

MIPI 信号主要分为D-PHY和C-PHY两大类型，二者均采用差分传输技术，具备高速率、低电压摆幅的特点。例如，MIPI D-PHY 最高速率可达 2.5Gbps，对应的信号最高频率为 1.25GHz；C-PHY 则支持更高的传输速率，三电平差分信号的特性对测量提出了更严苛的要求。

基于上述特性，示波器探头需满足以下核心要求：

1.高带宽是基础

依据测试领域的 “奈奎斯特采样定理”，探头带宽需至少达到信号最高频率的 3-5 倍，才能完整捕获信号的高频成分，避免波形畸变。对于 2.5Gbps 的 MIPI D-PHY 信号，探头带宽需≥3.75GHz，实际选型中推荐≥6GHz；针对 MIPI C-PHY 的高速信号，探头带宽则需提升至 8-12GHz。带宽不足会直接导致信号边沿变缓、眼图闭合，无法准确分析抖动、建立 / 保持时间等关键参数。

2.低负载效应是关键

MIPI 信号电压摆幅小（如 D-PHY 高电平仅 0.8-1.2V，低电平 0.2-0.4V），且传输路径阻抗匹配严格。探头的输入阻抗和输入电容会直接影响被测信号，因此需选用高输入电阻（≥1MΩ）、低输入电容（≤1pF） 的有源差分探头。有源差分探头内置放大器，可大幅降低对被测电路的负载影响，避免信号幅度衰减和时序偏移；而传统无源探头输入电容通常≥10pF，仅适用于复位、使能等低速控制信号的辅助测量。

3.高共模抑制比保障信号纯净度

在复杂的电磁环境中，MIPI 差分信号易受共模干扰影响。探头的共模抑制比（CMRR）越高，抵消共模噪声的能力越强。在 1GHz 高频段，探头 CMRR 需≥40dB，优选≥60dB 的型号，才能有效提取纯净的差分信号，确保眼图、抖动等测量结果的准确性。

4.适配 MIPI 协议的差分测量能力

MIPI 信号为差分传输，单端探头无法直接测量差分信号的压差，且易受共模噪声干扰，因此必须选用差分探头。对于 MIPI D-PHY，需同时测量时钟通道（Clock Lane）和数据通道（Data Lane），推荐 4 通道差分探头，实现多通道信号的同步捕获；对于 MIPI C-PHY 的三电平差分信号，需选用支持三态差分测量的探头，并配合示波器的 C-PHY 解码软件，完成相位、幅度等参数的精准分析。

二、MIPI 测试探头的结构与附件选型

除核心电气参数外，探头的结构设计和配套附件也直接影响测试效率和测量精度，需重点关注以下三点：

1.细间距前端适配微小测试点

MIPI 接口通常采用细间距封装，测试点尺寸小、密度高。探头前端需选用0.1-0.2mm 间距的精密探针，并配备带阻尼电阻的前端模块，降低信号反射干扰。同时，探针需具备良好的耐磨和抗弯折性能，满足量产测试场景的高频次使用需求。

2.短接地引线降低寄生电感

接地引线的长度直接影响探头的高频性能，过长的接地引线会引入寄生电感，导致信号振荡和失真。因此，探头接地引线长度需≤5mm，优先选用弹簧接地针或接地片，确保与被测电路地的可靠连接，减少接地环路带来的干扰。

3.低损耗电缆保障信号传输

探头与示波器之间的连接电缆需选用低损耗差分电缆，支持 SMA/BNC 或示波器专用接口（如 Tektronix AutoProbe、Keysight InfiniiMax），并具备良好的屏蔽性能，避免外部电磁干扰侵入信号传输路径。同时，电缆需支持探头的自动识别与校准功能，简化测试前的参数设置流程。

三、MIPI 测试探头选型与应用案例

结合不同 MIPI 信号速率和测试场景，以下为针对性的探头选型建议及应用案例：

1.MIPI D-PHY 1.5-2.5Gbps 测试

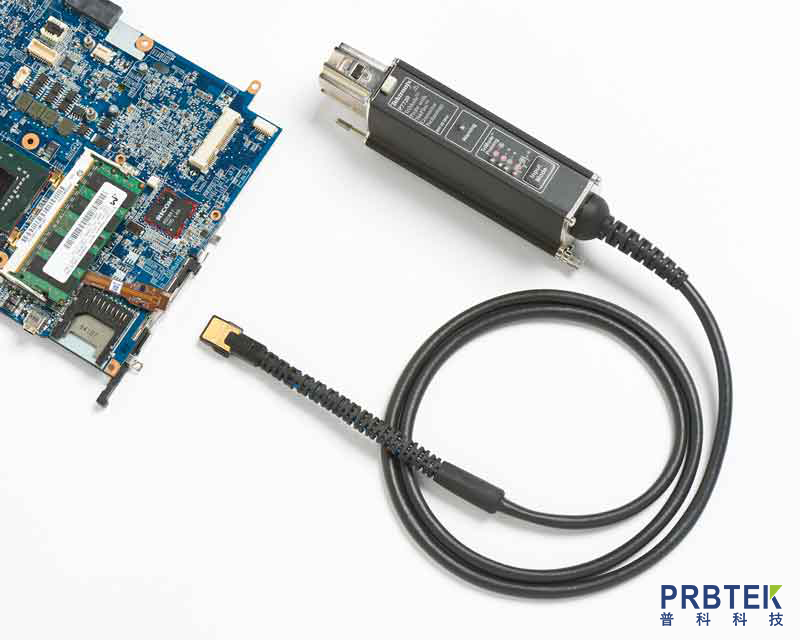

对于消费电子领域主流的 1.5-2.5Gbps MIPI D-PHY 信号，需选用高带宽有源差分探头，泰克 TDP7708 TriMode 探头：带宽达 8GHz，输入电容仅 0.4pF，1GHz 频段 CMRR 表现优异，支持差分、单端、共模三种测量模式切换，无需移动探头即可完成 MIPI D-PHY 高速模式与低功率模式的全场景测试。其探头尖端集成有源缓冲放大器，距测试点仅 3.2mm，搭配细间距焊接式探针，适配高密度 MIPI 接口。4 通道同步测量能力可同时捕获 CLK+/- 与多组 DATA 通道信号，配合泰克 TekExpress D-PHY 一致性测试软件，能自动完成抖动、建立 / 保持时间等关键参数验证，广泛应用于手机摄像头、显示屏模组的研发与量产测试。

2.MIPI C-PHY 5Gbps + 高速测试

针对汽车电子、高端影像设备中的 MIPI C-PHY 高速信号，需选用带宽≥12GHz 的三态差分探头，如 Keysight N2893A。该探头支持三电平差分信号测量，低噪声设计可精准捕获微弱信号变化，配合示波器的 C-PHY 协议解码功能，实现信号的可视化分析和一致性测试，满足 MIPI 联盟 C-PHY v2.0 测试规范要求。

四、MIPI 探头使用的关键注意事项

测试前务必完成探头校准探头的增益、偏置和时延误差会影响测量精度，每次使用前需通过示波器的自动校准功能，完成探头的增益校准、偏置校准和时延校准，确保多通道探头的时延一致性，避免时序测量误差。

保证差分信号线长度对称连接探头时，差分信号的正负两根探针需保持长度一致，减少差分时延差，避免因信号传输路径不对称导致的眼图畸变。

做好静电防护有源差分探头内部电路精密，静电易造成探头损坏。测试过程中需佩戴防静电手环，探头闲置时需盖好前端保护帽，静电防护等级需≥ESD 15kV，适应工业测试环境的静电要求。

五、总结

MIPI 信号的精准测量，核心是选择高带宽、低负载、高共模抑制比的有源差分探头，并匹配适配的前端附件和连接电缆。在实际选型中，需结合 MIPI 信号类型（D-PHY/C-PHY）、速率及测试场景，优先选用符合行业标准、具备协议适配能力的探头产品。

随着 MIPI 信号速率的不断提升，探头技术也将持续迭代，未来高带宽、低噪声、小型化的探头产品，将成为 MIPI 测试领域的发展趋势。
