浮地电压与差分测量的核心要点

在电子测量领域，浮地电压和差分测量是针对非接地信号、共模干扰抑制的关键技术，尤其适用于示波器探头等测量工具的高精度信号采集，以下是核心要点总结：

一、 浮地电压的核心概念与特点

1.定义

浮地电压指信号参考点与大地（或系统接地端）无直接电气连接的电压信号，其参考点电位是 “悬浮” 的，不与大地等电位。与之相对的是接地电压（如单端信号），参考点直接接地。

2.典型应用场景

电池供电设备的输出信号（如便携式传感器、锂电池管理系统）。

隔离电源模块的副边输出。

高压设备的低电压控制信号（参考点与大地隔离）。

变频器、电机驱动等强干扰环境下的差分信号。

3.测量难点

共模干扰影响大：浮地信号的参考点电位可能随环境波动，易引入共模噪声。

不能直接用单端探头测量：单端探头的负端接地，若直接连接浮地信号参考点，会强制将参考点拉到地电位，可能损坏被测设备或导致测量结果失真。

需考虑绝缘耐压：浮地电压的参考点与大地之间可能存在较高电位差，测量工具需具备足够的绝缘等级。

二、 差分测量的核心原理与优势

1.定义

差分测量是同时采集信号的正、负两端相对于彼此的电位差，而非以大地为参考的测量方式，测量结果为 。

2.核心原理

差分测量系统包含两个对称的输入通道，分别采集信号正端（V+）和负端（V−）的电位。

仪器内部计算两个通道的电位差值，从而抵消共模电压（即 V+和 V−相对于大地的共同电位）。

关键指标：共模抑制比（CMRR），数值越高（通常以 dB 为单位），抑制共模干扰的能力越强。

3.核心优势

有效抑制共模干扰：适用于强干扰环境（如工业现场、高频电路），可滤除电源噪声、电磁辐射等共模信号。

适配浮地电压测量：无需将信号参考点接地，避免信号失真和设备损坏。

提高测量精度：对于小信号、差分总线（如 CAN、RS-485），差分测量比单端测量更精准。

三、 浮地电压测量与差分测量的关联及实操要点

1.核心关联

浮地电压的精准测量必须依赖差分测量技术，单端测量无法满足浮地信号的测量需求，二者是 “测量对象” 与 “测量手段” 的对应关系。

2.实操关键注意事项

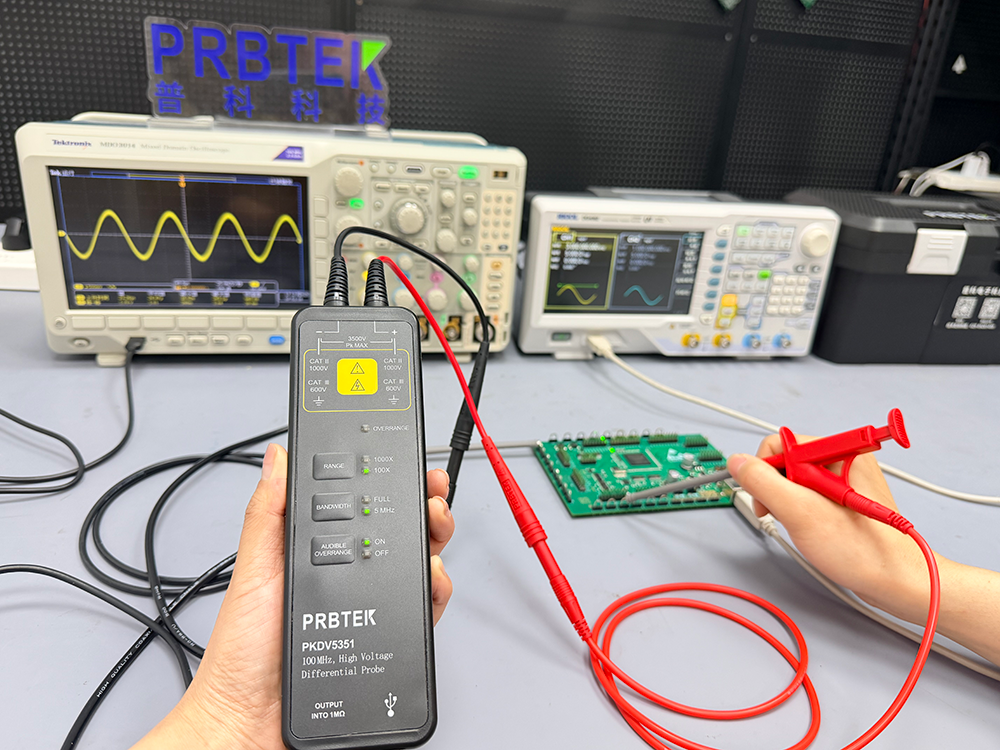

选择合适的差分探头：如普科科技PKDV5000系列高频差分探头，需匹配被测信号的带宽、电压范围和共模抑制比，确保探头绝缘耐压满足浮地电位差要求。

严格遵循探头接地规范：差分探头的两个输入端均不接地，避免接地环路；若需接地，需通过专用接地夹连接到被测系统的参考点。

校准共模抑制比：测量前需对差分探头进行校准，确保在目标频率下的 CMRR 性能，减少测量误差。

避免过载测量：浮地电压的峰值可能超出探头量程，需提前估算信号幅值，防止探头损坏。

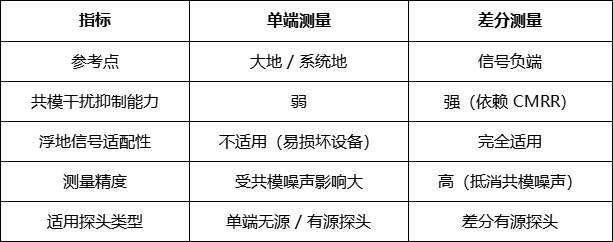

四、 关键技术指标对比（单端测量 vs 差分测量）
