微带天线：现代无线通信的“轻薄核心”

在无线通信技术飞速迭代的今天，从5G基站的信号覆盖到卫星导航的精准定位，从物联网设备的互联互通到便携式终端的无线传输，背后都离不开天线这一关键核心部件。在众多天线类型中，微带天线以其独特的优势脱颖而出，成为现代高频无线系统中不可或缺的核心器件。它凭借低剖面、轻量化、易集成的鲜明特点，打破了传统天线在体积和形态上的限制，为无线设备的小型化、便携化发展提供了有力支撑。

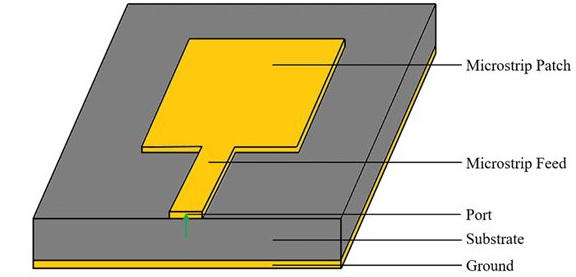

微带天线，又称贴片天线，其基本结构并不复杂，主要由辐射贴片、介质基板和接地板三部分构成，形成“三明治”式的典型结构。辐射贴片通常由铜、银等导电性能优良的金属材料制成，可根据实际需求设计成矩形、圆形、椭圆形、环形等多种几何形状，其核心作用是形成谐振并产生电磁波辐射。介质基板作为中间支撑层，其介电常数和厚度对天线的工作频率、辐射效率等关键性能有着显著影响，常见的基板材料包括聚四氟乙烯、环氧树脂等。接地板则为天线提供稳定的参考地，不仅能有效抑制杂散辐射，还能显著提升天线的辐射效率，通常与辐射贴片平行放置。

从工作原理来看，微带天线的辐射机理可通过等效谐振腔模型来理解。当射频电流通过馈电结构输入辐射贴片后，会在贴片与接地板之间的介质区域激发电磁场，这个区域可近似看作一个开路谐振腔。在谐振腔内部，电磁场受到边界条件的约束形成稳定的驻波分布，其中主模为最低谐振频率对应的TM₀₁₀模式，此时电磁场在贴片长度方向形成一个半驻波，在其他方向无驻波分布。由于贴片边缘并非完全封闭，电磁场会从边缘“泄漏”到空气中，从而形成有效的电磁波辐射。需要注意的是，实际应用中存在边缘效应，电场会从金属贴片边缘延伸到空气中，导致贴片的电长度被“拉长”，因此在设计时需要引入等效长度修正公式，以确保天线的谐振频率符合设计要求。

微带天线的核心优势使其在众多领域具备不可替代的价值。首先是形态优势，低剖面、轻量化的特点使其能够轻松与载体共形，无论是飞行器的机身、导弹的弹体，还是便携式设备的外壳，都可以将其集成其中，且不会破坏载体的机械结构，这对高速飞行器等对气动性能要求严苛的场景尤为重要。其次是性能多样性，通过调整贴片的形状、尺寸和馈电方式，可灵活调整天线的辐射方向、极化方式，还能实现双频段或多频段工作，满足不同通信场景的需求。再者是集成化优势，微带天线能够与有源器件、射频电路集成形成一体化组件，便于大规模批量生产，不仅简化了整机的装配调试流程，还能显著降低生产成本。

当然，传统微带天线也存在一些固有缺陷，例如相对带宽较窄、损耗较大导致效率较低、单个天线的功率容量较小等。为了克服这些不足，科研人员不断探索改进技术，比如采用多层基板结构、加载电阻电感、设计槽线结构或使用复合介质材料等方式拓宽带宽；通过优化基板材料和工艺提升导电性能，降低损耗；利用阵列设计将多个辐射单元组合，既提升了功率容量，又能实现更高的增益和波束控制能力。此外，可重构技术的应用让微带天线的灵活性进一步提升，通过微机电系统（MEMS）等技术改变天线的物理或电气参数，可动态调整其工作频率、极化方式或辐射方向图，大幅提升了无线通信系统的频谱使用效率和环境适应性。

在应用场景方面，微带天线已广泛覆盖军用和民用领域。在军事领域，它是卫星通信、导弹遥控、导引头、相控阵雷达等设备的核心部件，为战场通信和精确打击提供保障；在民用领域，5G通信基站、卫星电视接收设备、物联网传感器、医用探头等设备中都能见到它的身影。随着毫米波通信、卫星互联网等新兴技术的发展，微带天线的应用场景进一步拓展，尤其在毫米波段，其集成化优势更加凸显，成为支撑高频高速无线通信的关键器件。

展望未来，微带天线的发展将朝着小型化、宽带化、多频段、可重构和高度集成化的方向推进。随着材料科学和制造工艺的进步，新型高性能介质材料和纳米导电材料的应用将进一步提升天线的性能；人工智能技术与天线设计的结合，将实现从理论建模、仿真优化到工艺实现的全流程智能化，大幅提升设计效率和精度。在万物互联的时代背景下，微带天线作为无线通信的“桥梁”，将持续为各类智能设备提供稳定、高效的通信支撑，推动无线通信技术向更高速、更智能、更广泛的领域发展。
