为什么要使用电源纹波探头,而不是无源或差分探头？

在电子设备研发与调试中，电源稳定性直接决定产品性能与可靠性，而电源纹波——这一以毫伏甚至微伏为单位的微弱交流波动，正是评估电源质量的核心指标。示波器探头作为测量纹波的“桥梁”，其选型直接影响测量结果的真实性。不少工程师会困惑：常规的无源探头或差分探头为何无法满足纹波测量需求？专用电源纹波探头的不可替代性究竟体现在何处？本文将从测量需求本质出发，拆解三类探头的核心差异，揭示电源纹波探头的专属价值。

先明确核心：电源纹波测量的特殊挑战

电源纹波的测量场景具有显著特殊性，这是常规探头难以适配的根源。首先，纹波信号幅度极小，通常在几十微伏到数百毫伏之间，容易被环境噪声、电路干扰淹没；其次，纹波信号包含宽频率成分，从工频的50Hz到开关电源的MHz级高频噪声，对探头的频率响应一致性要求极高；最后，测量环境复杂，开关电源、电机等设备会产生强电磁干扰，且电源输出端常存在差模与共模噪声共存的情况，需要探头具备精准的干扰分离能力。此外，纹波测量对负载效应要求严苛，任何探头引入的额外阻抗或电容，都可能改变电源输出特性，导致测量结果失真。

常规探头的困境：无源与差分探头的先天不足

无源探头：高频失真与干扰耦合的“重灾区”

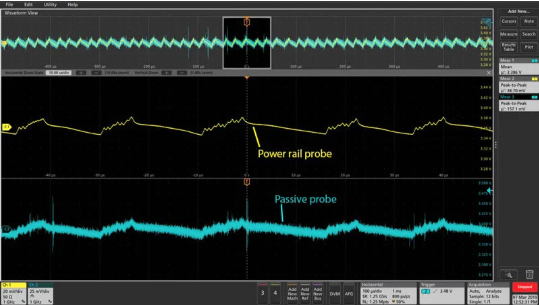

无源探头凭借结构简单、成本低廉、坚固耐用的优势，成为示波器的标配，广泛应用于低频信号测量。但其工作原理基于电阻电容分压网络，在纹波测量场景中存在诸多致命缺陷。其一，高频性能受限，标准无源探头带宽通常在500MHz以下，且输入电容较大（10-15pF），在测量MHz级高频纹波时，会因频率响应衰减导致波形失真，无法真实还原高频噪声成分。其二，极易耦合环境干扰，无源探头采用单端输入结构，依赖接地线形成测量回路，而较长的接地线在高频环境下会形成“天线效应”，大量拾取开关电源的辐射噪声、电网干扰等，导致测量波形叠加无规律尖峰，将微伏级真实纹波淹没在毫伏级干扰中。TI的技术文档曾指出，仅因接地线过长这一问题，就可能让纹波测量值从真实的几十毫伏飙升至数百毫伏。其三，负载效应不可忽视，无源探头的输入阻抗会随频率升高而下降，对高阻抗的电源输出电路产生明显负载影响，改变纹波的真实幅值与频率特性。

差分探头：共模抑制局限与性能错配

差分探头通过测量两点间电位差工作，具备高共模抑制比（CMRR），能有效抑制共模干扰，原本被认为适用于复杂电磁环境下的信号测量。但在电源纹波测量中，其优势难以发挥，反而存在性能错配问题。首先，共模抑制能力受dv/dt限制，当测量高速功率器件（如碳化硅MOSFET）驱动的电源时，共模电压变化速率（dv/dt）可达100V/ns以上，此时差分探头的共模抑制比会急剧下降，无法完全抑制共模干扰，导致纹波波形出现幅度偏差和振荡失真。其次，带宽与精度难以兼顾，高压差分探头为保证耐压性能，带宽通常仅100-200MHz，无法覆盖高频纹波成分；而高频差分探头虽带宽达标，但动态范围小，难以精准测量毫伏级的微弱纹波信号。最后，成本与操作门槛过高，差分探头结构复杂、价格昂贵，且需要定期零点校准，对于常规电源纹波调试而言，存在性能冗余与成本浪费的双重问题。

专属设计的优势：电源纹波探头如何破解测量难题

电源纹波探头作为针对微伏级宽频波动测量的专用工具，通过针对性的结构设计与性能优化，完美规避了无源与差分探头的缺陷，精准匹配纹波测量的核心需求。

其一，极致的低噪声与抗干扰能力。电源纹波探头采用全屏蔽设计，从探头前端到传输线缆全程屏蔽，有效阻断电磁辐射干扰；同时优化测量回路设计，通过缩短接地端长度（推荐小于1cm）、采用专用测试短针等方式，彻底消除“天线效应”，最大限度减少环境干扰对测量的影响。部分高端纹波探头还集成共模滤波电路，能精准分离差模纹波与共模噪声，确保测量结果仅反映真实的电源纹波成分。

其二，宽频带与低失真的频率响应。电源纹波探头专为宽频率范围的纹波信号设计，带宽覆盖从直流到GHz级别，能均匀响应从工频低频纹波到开关电源高频噪声的全频段信号，无明显衰减或失真。同时，其输入电容极低（可低至1pF以下），输入阻抗高达10MΩ以上，在全频段内保持稳定，对电源输出电路几乎无负载效应，确保纹波信号的真实性不受测量工具影响。

其三，高灵敏度与精准放大能力。针对纹波信号幅度微小的特点，电源纹波探头内置高精度低噪声放大电路，能将微伏级纹波信号精准放大，配合示波器的小档位观测，清晰呈现纹波细节。同时，其具备优良的线性度与低温度漂移特性，测量精度可达1%以内，远高于无源探头的2-3%，能为电源性能评估提供可靠数据支撑。

其四，便捷的操作与高安全性。电源纹波探头无需复杂校准，开箱即可使用，且针对电源测量场景优化了探头前端设计，可轻松实现“靠接测量”——拆除探头外壳后，通过短接地环直接贴合电源输出端，进一步缩短测量回路，避免接地不良带来的干扰。此外，其具备合适的耐压等级，能适应电源输出的电压范围，同时通过电气隔离设计，避免测量过程中因接地不当导致的短路风险，保障人员与设备安全。

总结：场景适配决定探头选型

无源探头的优势在于低成本与通用性，却无法应对纹波测量的高频失真与干扰耦合问题；差分探头擅长高压浮地信号测量，却因共模抑制局限与性能错配，难以精准捕获微伏级宽频纹波。而电源纹波探头通过低噪声抗干扰设计、宽频带低失真响应、高灵敏度放大等专属优化，精准匹配了纹波测量“抗干扰、低失真、高精准”的核心需求，成为电源稳定性测试的不二之选。

在电子设备研发中，精准的纹波测量是保障产品可靠性的关键环节。选择探头时，不应局限于常规工具的通用性，而应立足测量场景的特殊性——唯有专属的电源纹波探头，才能让微伏级的波动无所遁形，为电源设计优化与故障排查提供真实、可靠的数据依据。
