IGBT触发波测量:示波器接地端连接规范

一、核心接地原则

共地基准一致性

示波器接地端必须与 IGBT 驱动电路的参考地（如驱动板 GND 或 IGBT 发射极 E）直接连接，而非接大地或主电路功率地。因 IGBT 触发信号是 G 极与 E 极间的压差信号，接地端若接其他电位点会引入共模噪声（典型值 10-50mV），导致波形失真。

最小化接地环路面积

长地线（如鳄鱼夹引线）会引入 10-50nH 寄生电感，在 IGBT 开关瞬态（纳秒级）产生 LC 谐振，诱发虚假振铃。需采用弹簧针、刀锋式接地附件，将接地路径缩短至 5mm 以内，使环路面积压缩至平方厘米级。

二、分场景连接方法

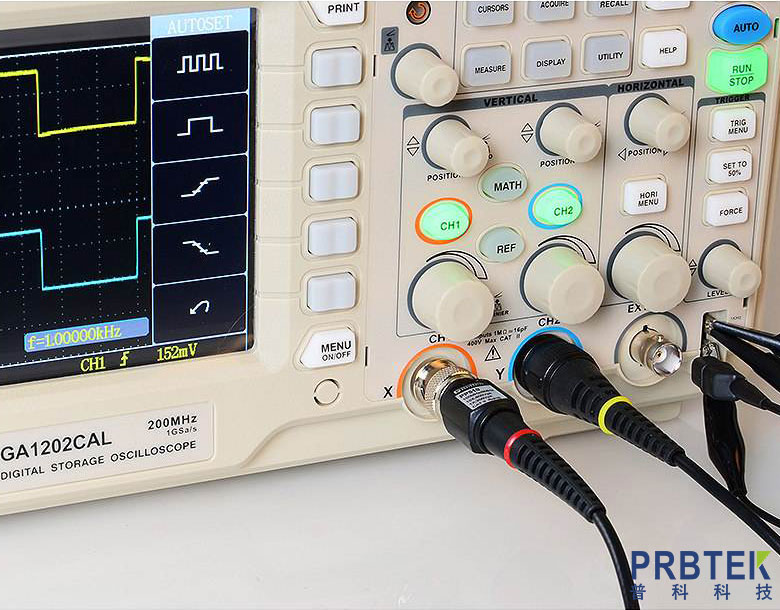

1. 普通无源探头（低压场景，≤600V）

连接点：探头接地端直接接 IGBT 发射极 E 或驱动板信号地（标注 “GND” 处）；

禁止操作：不可接主电路高压地或大地，避免电位差导致的信号偏移；

实操示例：测 1200V IGBT 触发波时，无源探头（100X 档位）正接 G 极，接地弹簧接 E 极，示波器机壳通过电源线接地即可。

2. 差分隔离探头（高压 / 浮地场景）

连接逻辑：差分探头无需单独接示波器机壳地，其负极直接作为信号参考端接 IGBT E 极，正极接 G 极；

系统共地：探头供电适配器的地线需与驱动板电源地共接，避免隔离失效引入干扰；

典型应用：半桥拓扑上桥臂 IGBT（E 极浮地）测量，必须用差分探头（如 PKDV5353），接地端强制绑定 E 极电位。

3. 双踪测量特殊规范

双踪示波器的两个探头地线通过外壳内部短接，若同时测触发波与集电极电压：

仅需将一个探头接地端接 E 极，另一探头无需额外接地；

禁止两探头接地端接不同电位点（如 G 极与 C 极），否则形成短路回路。

三、实操优化与安全要点

接地附件选择

系统接地协同

示波器、驱动电源、信号发生器的地线需汇接至同一参考点（如驱动板接地铜排）；

高压主电路地与控制电路地需通过单点接地连接，间距≤10cm。

高压安全防护

1200V 以上场景：示波器需接大地，且探头接地端与高压回路保持≥5cm 安全距离；

测试前释放母线电容残留电压，避免接地瞬间电弧灼伤。
