高压衰减棒 PKHV3000 系列：新能源设备测试的安全护航者

在新能源领域，充电桩直流高压输出测试、动力电池组高压回路信号采集、储能系统高压接口调试是核心环节，这些场景需频繁接触10-30KV 高压信号 —— 既要精准捕获脉冲

波形、电压稳定性等关键数据，验证设备是否符合 GB/T 18487.1 等行业标准，又要杜绝高压击穿、触电等安全风险，避免示波器等精密设备损坏。PKHV3000 系列无源高压衰减棒，正是为解决新能源高压测试痛点而生的专用工具。

一、新能源场景核心适配性：从技术原理到场景匹配

（一）核心技术适配新能源测试需求

基于电阻分压/ 阻容分压技术，将新能源设备的高压信号按固定比例衰减（如 PKHV3020 可将 20KV 信号降至示波器安全量程）。

外壳采用耐老化硅橡胶、测试端用高压陶瓷绝缘材料，可耐受新能源实验室常见的“高低温循环（-20℃~60℃）”“湿度 85% RH” 环境，且表面不易沾染充电桩测试中常见的油污、粉尘。

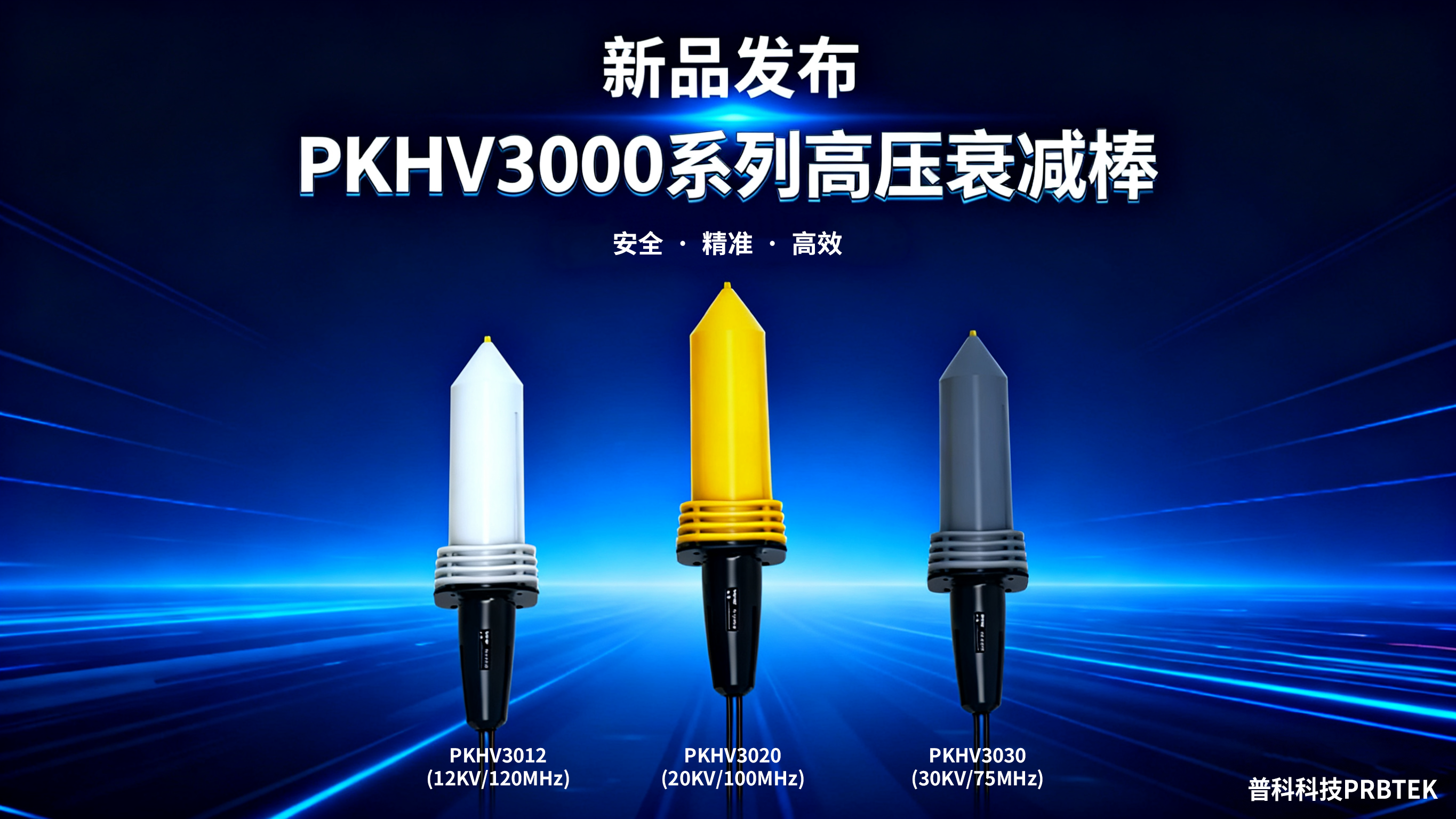

（二）型号与新能源场景精准匹配

二、测试全流程安全操作规范

（一）测试前检查

查看测试端陶瓷绝缘层是否有裂纹、连接线是否因长期弯折出现破损。

新能源实验室地面需铺设绝缘垫（厚度≥5mm），示波器、函数信号发生器等设备接地电阻≤4Ω。

关闭充电桩/ 储能系统的高压总开关，等待电容放电完成（通常需 5-10 分钟，具体参考设备手册），避免残余高压引发意外。

（二）测试中操作步骤

衰减棒的鳄鱼夹连接至新能源设备的“专用接地端子”，

BNC 接头接入示波器，设置示波器输入阻抗为 1MΩ（匹配衰减棒阻抗特性）。

若测试充电桩“快充模式下的脉冲电压”，需用配套调节棒输入 200Hz 方波信号。

数据读取需根据型号区分衰减比——PKHV3012 的被测电压为示波器读数 ×100，PKHV3020/3030 为 ×1000，避免因误读导致 “充电桩电压达标” 的误判。

（三）测试后

先关闭新能源设备高压开关，等待10 分钟确认电容放电后，再断开衰减棒测试端，最后移除接地线（禁止先拆地线再断高压）。

用软棉布擦拭衰减棒表面，去除测试中沾染的动力电池电解液残留、充电桩油污，防止绝缘层腐蚀。

三、保养与维护重点

衰减棒需单独放入配套的防静电包装，存放在远离电解液、温度20-25℃、湿度≤60% RH 的储物柜中，避免绝缘材料受潮或被化学物质侵蚀。

避免连接线过度弯折（如弯曲半径≥5cm）、拉扯。
