PKDV508E高压差分探头在K线通信方面的应用案例

实验名称

基于PKDV508E高压差分探头的K线通信协议测试

实验方向

新能源汽车/低速电动车车载诊断系统（KWP2000/ISO14230）开发与故障诊断

实验设备

普科PKDV508E高压差分探头及配附件、数字示波器、串行总线解码软件（支持KWP2000/ISO14230协议）、低速电动车整车控制器（ECU）及K线测试节点、绝缘防护工具。

实验内容

在低速电动车及老款新能源车型中，诊断K线（基于KWP2000/ISO14230协议）常被用于整车控制器（VCU）、电池管理系统（BMS）及充电机的通信与调试。由于车身接地环境噪声大，且电机、逆变器等高压部件工作时会产生强烈的共模干扰，使用普通单端探头极易引入噪声，甚至因地环路导致设备烧毁。

本实验旨在使用PKDV508E高压差分探头的浮地隔离特性，通过差分方式精确采集K线与车身地之间的原始差分电压波形，同时结合示波器与解码软件，完成对K线物理层信号质量的评估及链路层协议（KWP2000）解析。

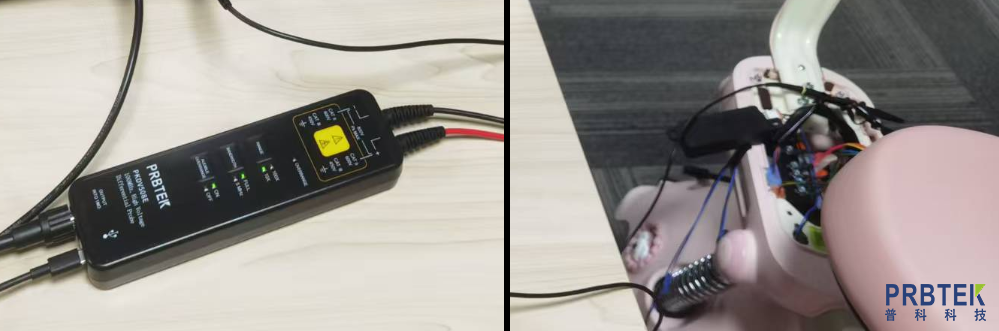

实验过程

1.预估K线信号电平(通常为0~12V),将探头档位选为10X(最大差分电压±80V),满足低压信号测量需求。将探头红黑差分输入端分别连接至K线信号针脚与车身地，BNC输出端接示波器。

2.开启示波器协议解码功能，设定波特率，触发捕获K线初始化过程及后续的诊断命令交互报文。

3.为抑制高EMI环境下引线感应的噪声，实验中将两根输入线进行双绞处理，并避免使用延长线。

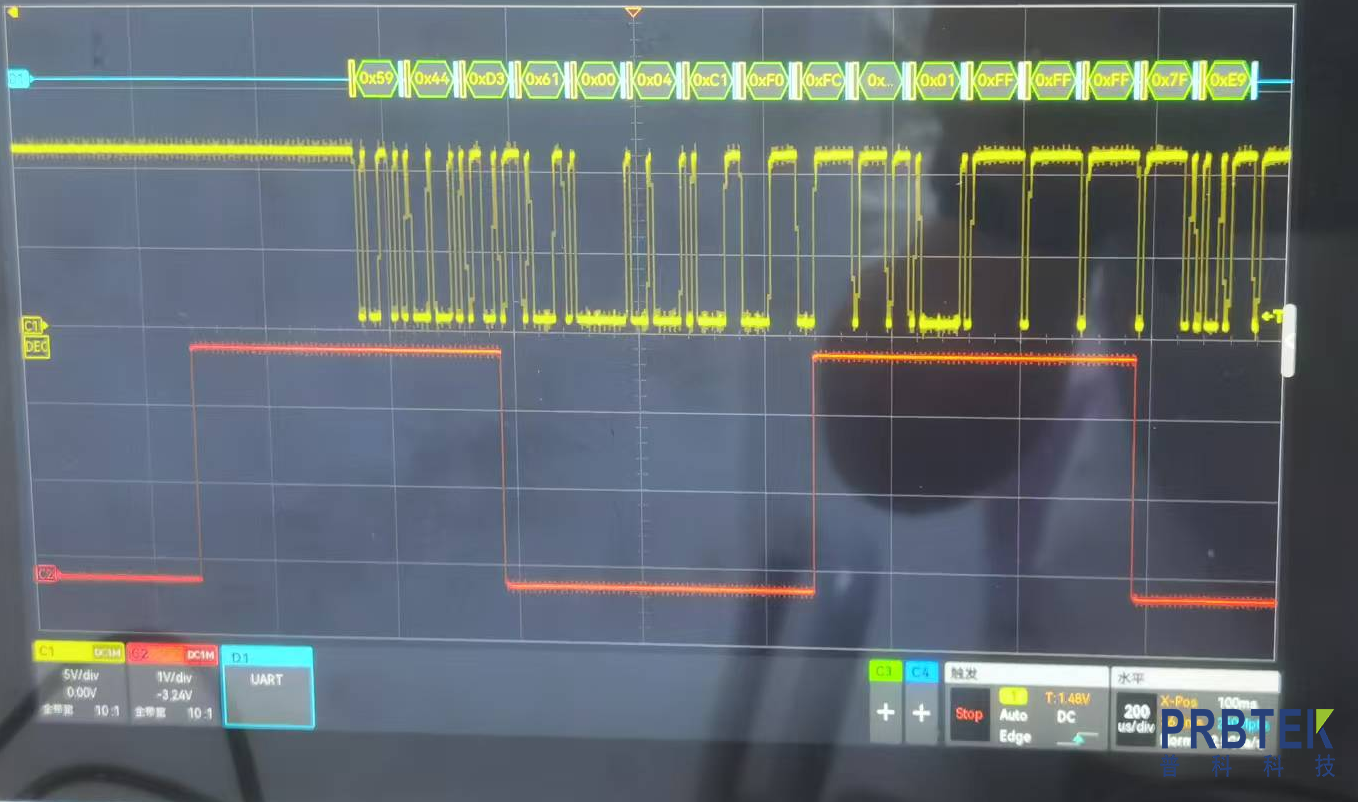

实验结果

从结果可见，PKDV508E成功捕获了干净、完整的K线差分信号，使得解码软件能够准确解析出KWP2000协议报文。这一结果充分验证了：

整车控制器诊断通信功能的物理层与链路层状态良好。在车载“脏地”环境下，差分测量相比单端测量在抗干扰方面的绝对优势，波形抖动和误码显著降低。

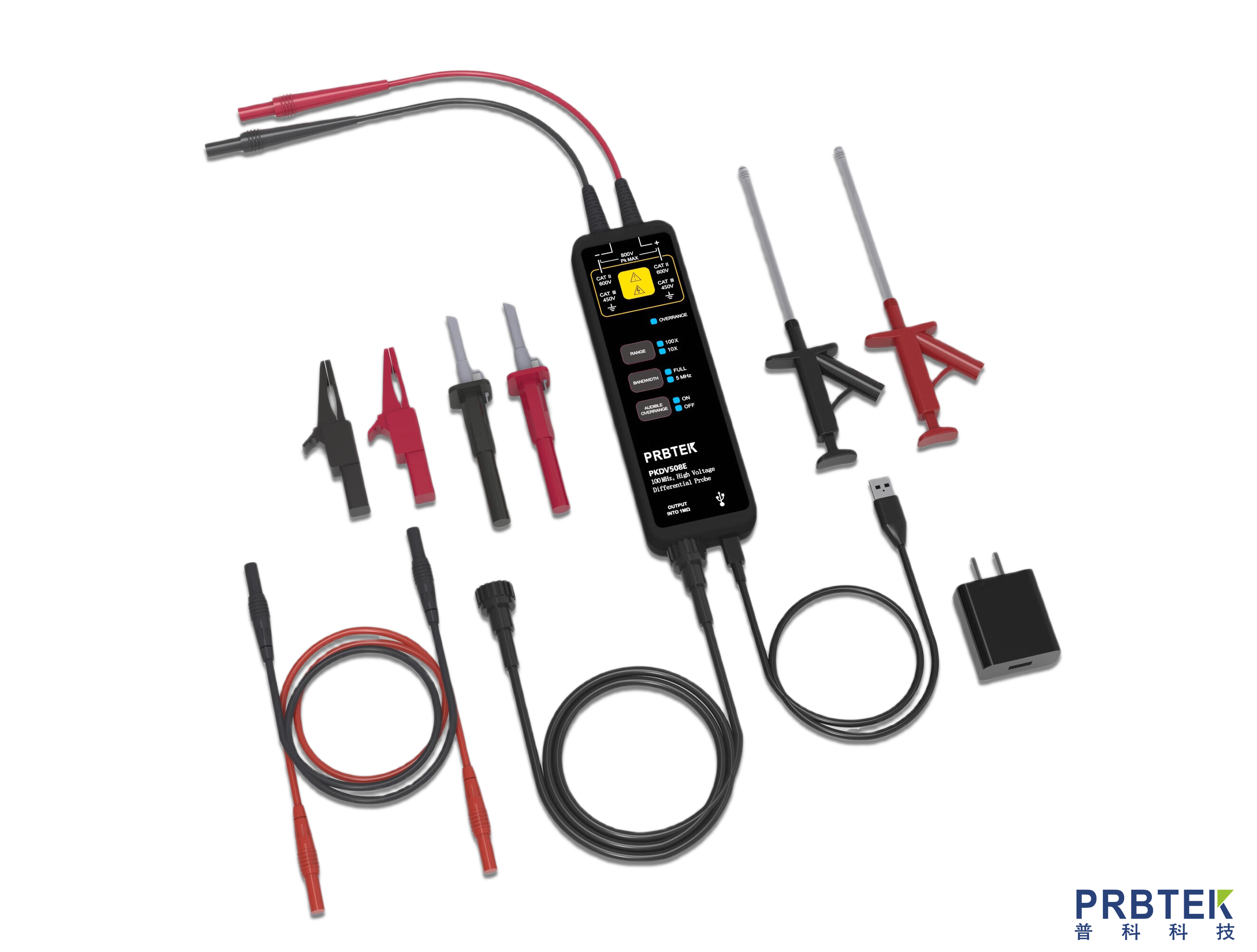

实验中用到的普科高压差分探头的参数指标

本次实验选用PKDV508E高压差分探头，核心参数如下：带宽DC-100MHz，衰减比/量程10X(+80V)/100X(+800V)，共模抑制比>80dB(DC)，>50dB(1MHz)，测量精度±2%。
