PK-CWT/30柔性电流探头在800V车载SiC电机控制器开关损耗与短路故障测试中的应用

1.1 客户与测试场景

国内头部新能源车企动力总成研发实验室，开展800V 高压平台 SiC 电机控制器研发验证，核心测试需求：

SiC 功率模块开通 / 关断瞬态电流采集，精确计算开关损耗 Eon、Eoff；

整机短路故障大电流录波，捕捉故障电流上升沿、峰值与衰减波形；

输出相电流工频谐波 + MHz 级开关尖峰同步测量，评估 EMI 与母线电容纹波；

高密度功率腔狭小空间非侵入式测量，不拆解主回路铜排。

1.2 选型依据：PK-CWT/30 核心匹配参数

结合说明书技术指标与测试工况，选定PK-CWT/30/2.5/700（订货编号）：

量程规格：灵敏度 1.0mV/A，峰值额定电流 12kA，完全覆盖控制器正常满载 4.2kA、短路冲击 8kA 峰值；

带宽性能：0.1Hz~16MHz 宽频，兼顾 50Hz 工频基波与 20kHz SiC 开关高频瞬态；

抗瞬变能力：di/dt 耐受 40kA/μs，可完整捕捉 SiC 器件纳秒级快速电流上升沿，无波形削顶；

线圈配置：700mm 周长柔性线圈、2.5m 标准线缆，适配控制器粗大铜排，线圈可弯折伸入密闭功率腔；

安全与精度：线圈对地耐压 10kVpk，适配 800V 高压母线；典型精度 1%，噪声仅 0.5mVp-p，损耗计算误差可控；

供电灵活：4 节 5 号电池续航 8 小时，实验室长时间测试无需外接电源干扰。

二、原有测试方案痛点

穿心式电流互感器：体积厚重，功率腔空间狭小，拆装需拆解母线铜排，单次测试耗时 2 小时以上；磁芯存在饱和，短路大电流下波形失真。

贴片分流电阻：串联入主回路，引入杂散电感，SiC 高频开关下电流波形剧烈振荡，损耗计算偏差超 15%；高压工况存在绝缘安全隐患。

小量程罗氏线圈：di/dt 耐受不足，短路冲击电流直接削顶，丢失故障关键上升沿数据；低频截止点高，无法同步观测工频谐波与高频尖峰。

三、测试系统搭建（严格遵循说明书操作规范）

3.1 硬件设备清单

电流采集：PRBTEK PK-CWT/30/2.5/700 柔性电流探头

示波器：普源 RIGOL 4 通道数字示波器，输入阻抗设置 1MΩ，垂直衰减 1000X（匹配 1mV/A 灵敏度）

电压采集：高压差分探头（带宽 100MHz），同步采集 SiC 模块端电压

辅助：绝缘支架、隔离变压器、单点接地测试台、4 节 AA 碱性电池

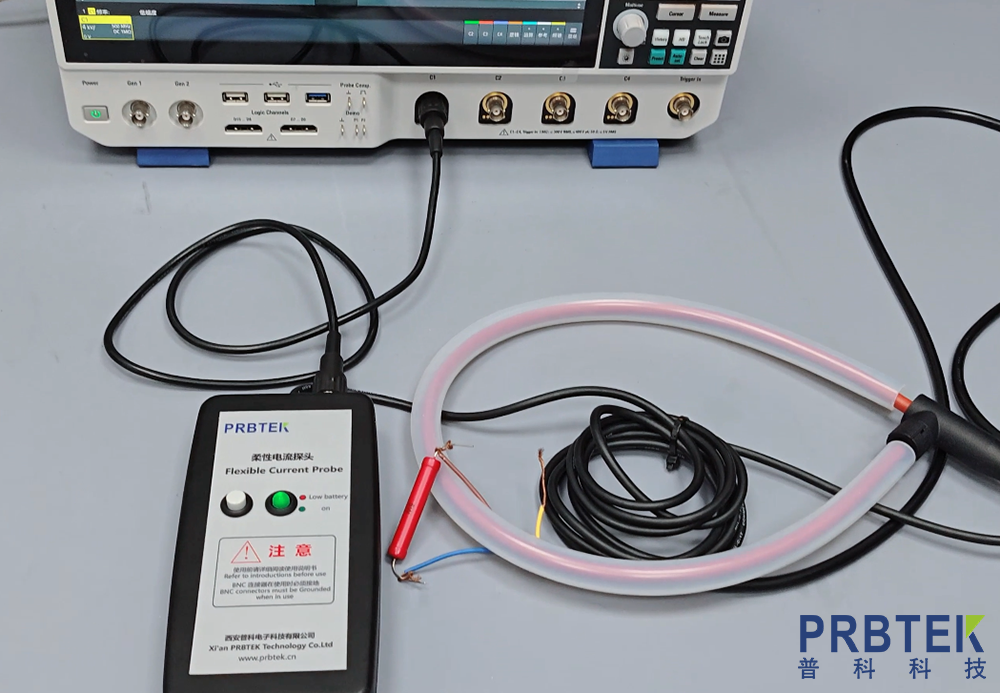

3.2 探头安装步骤（完全遵照说明书操作流程）

接线校准：将探头 BNC 输出接入示波器 CH1；积分器装入 4 节 5 号电池，按下电源开关，绿色指示灯常亮；示波器垂直档位按 1mV/A 灵敏度设为 1000X 衰减。

线圈布置：将 700mm 柔性线圈环绕电机控制器 U 相输出铜排，铜排置于线圈几何中心，避开线圈接头阴影误差区域；线圈接头朝向远离功率模块散热器、驱动板方向，减少强磁场干扰。

隔离防护：积分器放置于距功率腔 1m 外绝缘支架，2.5m 同轴线缆避开驱动脉冲信号线；示波器通过隔离变压器供电，测试台单点接地，消除共模噪声串扰。

底噪校验：被测设备不上电，线圈空置，观测示波器底噪≤0.5mVp-p（符合规格）；若噪声超标，重新调整线圈走线远离高频干扰源。

上电测量：确认线圈插接到底、安装稳定后，再接通 800V 控制器母线电源；测试结束先关闭主电路，再取下柔性线圈。

四、三大核心测试项目与实测结果

4.1 SiC 模块双脉冲开关损耗测试

测试工况

母线电压 800V，目标测试电流 4000A，开关频率 20kHz，单次开关周期 1.2μs。

实测效果

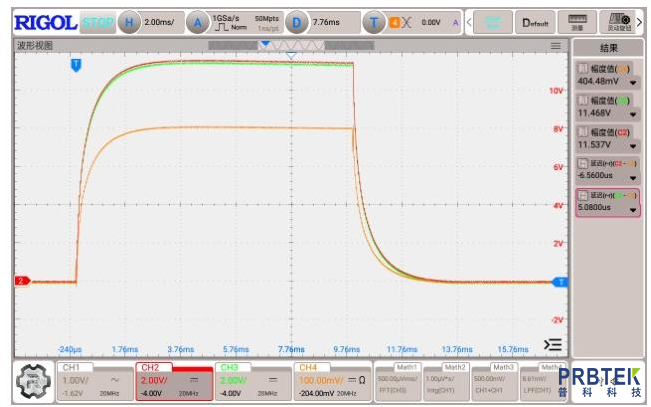

满量程电流波形

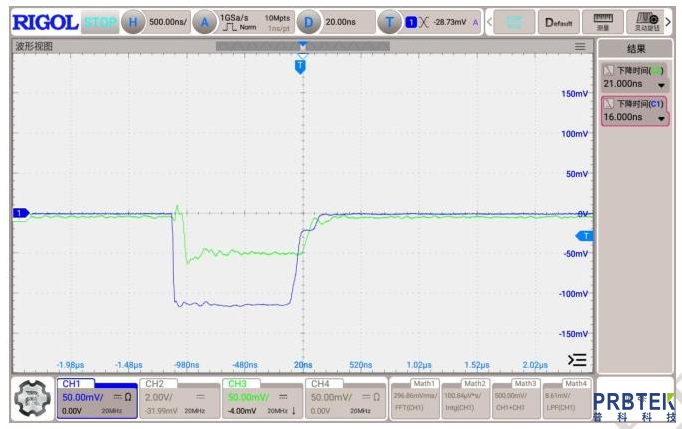

高频开关瞬态波形

16MHz 完整带宽精准复现开通电流过冲、关断拖尾、高频振荡细节，无波形畸变；

示波器同步采集电压、电流波形，软件积分计算单次开通损耗 Eon=72μJ、关断损耗 Eoff=41μJ；

基于测试数据优化栅极驱动电阻，SiC 器件开关损耗降低 12%，控制器整机效率提升 1.1%。

4.2 母线短路故障大电流录波测试

测试工况

800V 母线人为短路，故障冲击峰值电流 7.8kA，电流上升速率 32kA/μs。

实测效果

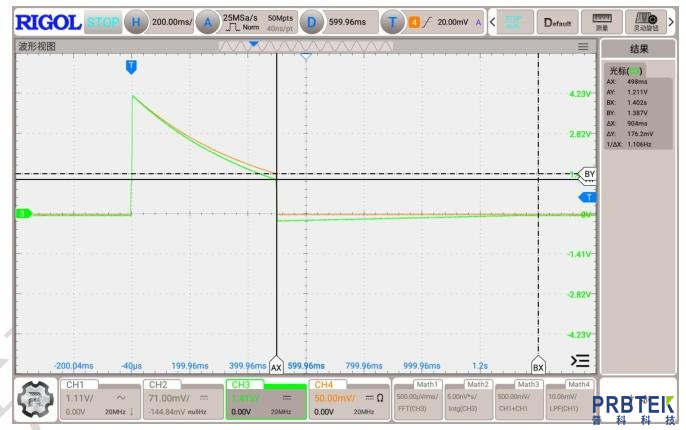

低频稳态电流波形

PK-CWT/30 40kA/μs di/dt 耐受能力完全覆盖故障瞬变，完整捕获：

故障电流 18ns 极速上升沿、7.8kA 峰值、2μs 电流衰减拖尾全波形；

无削顶、无饱和失真，为过流保护阈值整定、熔断器选型提供精准数据；

工程师将硬件过流保护阈值由初始 8000A 下调至 6500A，缩短故障响应时间 30%。

4.3 输出相电流谐波与低频稳态测试

测试工况

电机额定满载运行，50Hz 工频基波叠加 20kHz 开关谐波。

实测效果

0.1Hz 极低低频带宽可稳定复现工频 50Hz 基波，同步叠加观测 MHz 级开关尖峰，精准提取 3/5/7 次谐波幅值，定位母线薄膜电容纹波超标根源，指导电容 ESR 与容量选型，整机 EMI 辐射降低 8dBμV。

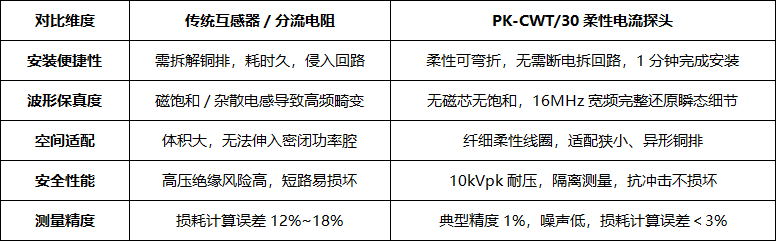

五、方案应用优势对比

六、使用注意事项（落地实操要点）

测量全程保证被测铜排位于线圈中心，远离接头阴影误差区域，避免精度下降；

线圈、信号线远离＞100V/μs 高压信号、多圈驱动线圈等强干扰源；

积分器工作温度 0~50℃，高温功率腔不可直接放置积分盒，需隔离散热；

测试完成必须先关被测主电路，再拆卸线圈，防止大电流冲击损坏探头；

长期实验室连续测试，优先使用外接适配器供电，节省电池消耗。

七、项目落地价值

研发效率提升：省去母线拆解工序，单日开关损耗、短路故障测试样本量提升 3 倍；

数据可靠性升级：高精度宽频波形解决 SiC 器件瞬态测量失真难题，器件优化有量化数据支撑；

安全风险降低：10kV 高压隔离非侵入测量，规避高压回路拆装绝缘隐患；

成本优化：基于实测电流数据优化功率器件、电容、熔断器选型，控制器物料成本下降约 4.5%。

八、总结

PK-CWT/30 凭借 12kA 峰值量程、16MHz 宽频、高 di/dt 耐受与柔性安装特性，完美适配 800V 高压 SiC 电机控制器全维度电流测试需求，解决传统测量工具空间受限、波形失真、拆装繁琐等核心痛点，是新能源高压动力总成研发、可靠性验证的标准化测试方案。
