PKHV3020高压衰减棒测试CE6火花塞打火波形应用方案

实验名称

基于PKHV3020高压衰减棒的CE6发动机火花塞打火波形测试实验

实验方向

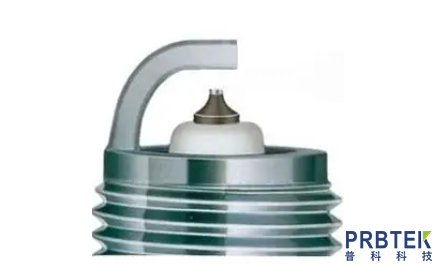

针对CE6发动机火花塞工作时的高压打火瞬态波形进行精准采集与分析，解决火花塞打火高压幅值高、频率跨度大，普通示波器无法直接测量、易损坏设备、波形失真的问题，精准判定火花塞点火能量、击穿电压、跳火稳定性，为发动机点火系统故障排查与性能优化提供数据支撑。

实验设备

普科PKHV3020高压衰减棒、数字示波器、CE6发动机总成、绝缘操作垫、接地延长线、鳄鱼夹、信号校准仪、绝缘防护工具

实验内容

利用PKHV3020高压衰减棒的高精度分压特性，将CE6火花塞打火产生的高压瞬态信号按比例衰减至示波器可测量范围，完整捕捉打火峰值电压、持续时间、波形震荡特性等关键参数。通过校准设备保障信号无失真传输，对比标准点火波形，分析火花塞工作状态，排查缺火、电压异常、波形畸变等故障问题。

实验过程

1. 实验前做好安全准备，操作人员穿戴绝缘装备，在干燥无尘环境作业，检查衰减棒外观无破损、线缆完好。

2. 完成设备接线，将衰减棒地线通过鳄鱼夹可靠接地，连接补偿器与示波器，设置示波器输入阻抗1MΩ、探头衰减1000X。

3. 启动CE6发动机，分别在怠速、稳态工况下，将衰减棒测试端对接火花塞高压端，实时采集打火波形，全程保证接地牢固，严禁带电拆装设备，记录波形数据。

4. 测试结束后，待设备完全断电静置30秒，再拆除接线、整理设备。

实验结果

实测火花塞打火峰值电压、跳火持续时长均符合CE6发动机标准参数范围，无波形畸变、缺火、电压不稳等异常，证明火花塞点火性能良好。同时验证了PKHV3020衰减棒可有效适配发动机高压瞬态测试，精准还原原始打火信号。

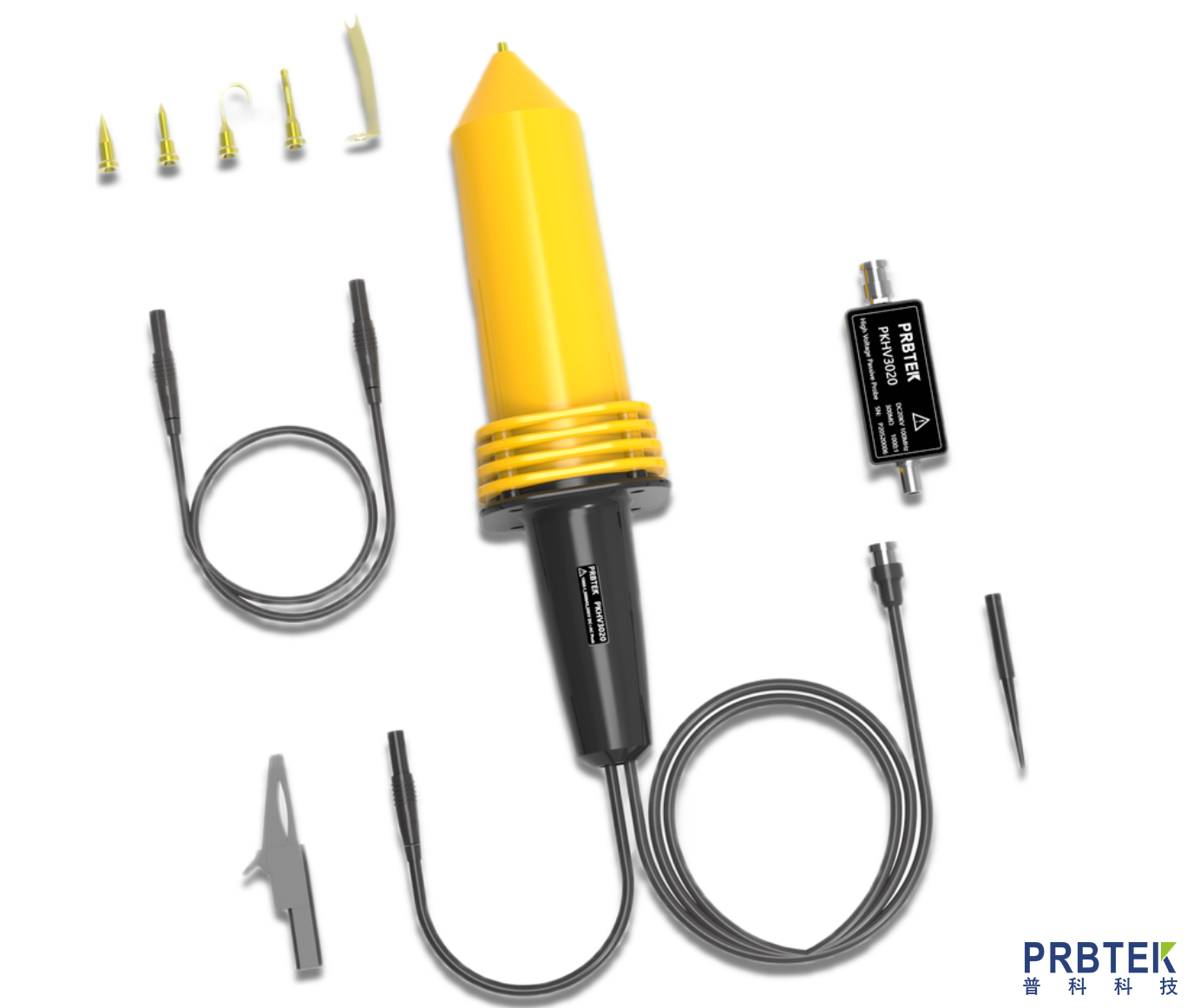

实验中用到的普科高压衰减棒的参数指标

本次实验选用PKHV3020高压衰减棒，核心参数如下：衰减比例1000:1，带宽DC~100MHz，最大峰值输入电压20KV（CAT II/30sec）。
