PKIV6035光隔离探头在800V新能源汽车 SiC 主驱逆变器双脉冲测试中的应用

1. 项目信息

国内新能源车企电驱研发实验室，开发800V 高压 SiC 碳化硅电机控制器，采用两电平半桥功率模块，母线额定电压 800V，开关频率 200kHz，SiC MOSFET 开关速度快、dv/dt 极高，需完成两项核心测试：1）上桥臂浮地 SiC 管栅极电压 Vgs 串扰观测；2）开关漏源电压 Vds 尖峰采集、开通 / 关断损耗定量测算。

2. 传统测试方案痛点

前期使用普通高压差分探头测试，出现三大致命问题：

共模干扰严重：上管为浮地电位，800V 母线高共模电压下，Vgs 波形叠加 20V 以上虚假振荡，无法分辨真实栅极串扰，甚至误判器件存在误导通风险；

带宽不足、边沿失真：SiC 开关上升 / 下降时间仅纳秒级，差分探头带宽不足，关断尖峰被抹平，损耗计算偏差达 27%；

安全隐患：差分探头无完全电气隔离，高压回路干扰易倒灌示波器，存在设备击穿、人员触电风险。

3. 选型依据：PKIV6035 适配性

从普科 PKIV6000 系列选定PKIV6035，匹配本项目全部需求：

带宽 DC~350MHz，上升时间≤1ns，可完整捕捉 SiC 纳秒级开关瞬态；

共模抑制比 DC 180dB、350MHz 下 118dB，极强抑制高频共模噪声；

最大共模耐受 85kVpk，安全测量 800V 浮地桥臂；

搭配多规格衰减器，栅极低压、母线高压均可覆盖；

光纤 2m 光电完全隔离，测试回路与示波器零电气耦合，消除安全风险；

标准 BNC 接口，兼容实验室现有是德 Keysight 示波器。

二、测试配套硬件清单

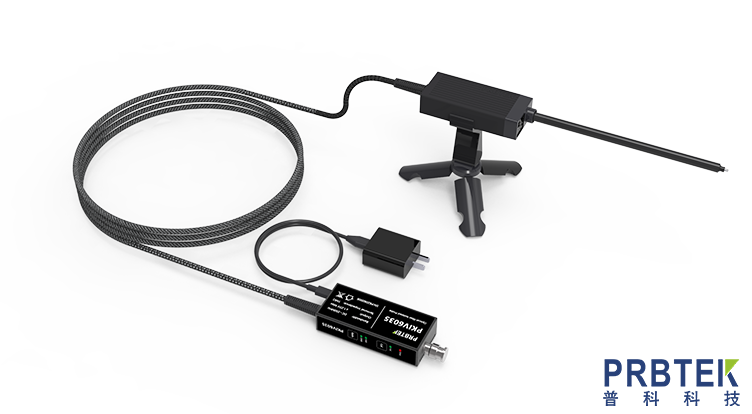

核心设备：PKIV6035 光隔离探头主机（标配 PKIA-20A、PKIA-1000A 衰减器）

配套衰减器：

PKIA-20A（20:1，±25V 量程）：测量 SiC 栅极 Vgs 驱动信号；

PKIA-5000A（5000:1，±6250V 量程）：测量半桥漏源高压 Vds；

测试附件：MMCX 焊接母座、MCX 同轴线、标配 USB-C 电源适配器；

辅助设备：双脉冲测试台、Keysight S 系列示波器、罗氏电流线圈、800V 高压直流电源。

三、完整测试操作流程

步骤 1：硬件接线（断电操作，禁止热插拔）

将 PKIV6035 主机 BNC 接口连接示波器通道，示波器输入阻抗设置 1MΩ；

USB-C 接入标配适配器给探头供电，主机自动上电；

功率模块测试板焊接 MMCX 母座：测 Vgs 时，母座中心引脚接 MOS 栅极 G，仅保留 1 根焊接引脚，消除引线寄生电感；

低压栅极测试：PKIA-20A 插入 MMCX 母座，听见 “咔哒” 确认锁紧；高压 Vds 测试更换 PKIA-5000A MCX 衰减器；

光纤线缆自然舒展，禁止弯折、挤压、碾压，避免光纤断裂。

步骤 2：示波器参数校准设置

示波器通道衰减倍数匹配探头衰减器（20:1 / 5000:1）；

主机延时填入手册标定 15.5ns，同步电压、电流波形时序；

耦合模式设 DC 耦合，垂直刻度调至小量程，降低底噪影响。

步骤 3：探头一键自动调零校准

衰减器输入端短接，按下探头面板Cal 校准按键，校准时长＜1s；

绿色 Cal 指示灯亮起 = 校准成功，消除零点漂移，直流精度≤±1%；

红色 Error 灯亮起 = 校准失败，检查接线后重新校准；

校准无需断开高压测试接线，可带载重复校准。

步骤 4：分场景上电实测

场景 A：上管 Vgs 栅极串扰测试

双脉冲台设置母线 800V、负载电流 200A，仅下管输入驱动脉冲，上管持续关断；

上电采集波形，对比原差分探头与 PKIV6035 波形：

差分探头：波形布满虚假振荡，误判负向串扰超 - 20V，存在误导通风险；

PKIV6035 实测：波形干净平滑，真实关断负尖峰仅 - 7.2V，低于 SiC 栅极 - 10V 安全阈值，确认器件安全；

优化栅极驱动电阻后复测，串扰抑制至 - 4.5V，大幅提升功率模块可靠性。

场景 B：SiC 开关 Vds 尖峰与损耗测算

更换 PKIA-5000A 高压衰减器测量半桥漏源 Vds，罗氏线圈同步采集回路 Ids 电流；

示波器开启积分功能，同步计算开通、关断损耗；

PKIV6035 完整捕捉 1ns 快速关断边沿，实测关断电压尖峰 960V，单脉冲关断损耗 128μJ；

数据与 SiC 器件原厂手册高度吻合，相比传统差分探头 27% 的测量偏差，为 RC 吸收回路、驱动电路优化提供精准数据支撑。

四、测试成果与方案价值

1. 实测核心优势

抗干扰能力大幅提升：高 CMRR 彻底滤除 800V 母线共模噪声，真实还原栅极米勒平台、开关尖峰细节；

测量精度达标：直流增益误差≤±1%，开关损耗测算误差控制在 3% 以内；

高压安全隔离：光纤光电隔离，彻底阻断高压回路与示波器的电气通路，杜绝触电、仪器烧毁风险；

带宽匹配三代半导体：350MHz 带宽完整覆盖 SiC 高速开关瞬态，无波形丢失、边沿畸变。

2. 项目落地收益

精准定位栅极串扰来源，完成驱动电阻、驱动回路 PCB 布局优化，电机控制器可靠性提升；

准确测算开关损耗，优化缓冲吸收电路，整机电驱效率提升 1.6%；

测试安全性满足实验室高压操作规范，无需额外隔离测试工装，缩短调试周期 40%；

一套探头兼容栅极低压、母线高压两类测试，无需多台差分探头，降低设备采购成本。

五、操作安全与维护要点

1.全程严禁超量程测试：PKIA-5000A 最大无损电压 8000Vpk，母线电压不可超限；

2.高压测试佩戴绝缘防护手套，操作前手部、探头前端保持干燥；

3.光纤线缆禁止小于 90° 弯折，收纳时宽松盘绕，避免内部光纤断裂；

4.长期存放置于干燥避光环境，清洁仅使用中性软布擦拭，禁用丙酮、稀释剂等有机溶剂；

5.探头主体三年质保，衰减器、母座等附件一年质保，故障不可自行拆机，联系普科售后维修校准。

六、案例总结

PKIV6035 凭借 350MHz 高带宽、超高共模抑制比、全光纤电气隔离、宽电压量程衰减器组合，完美解决 800V SiC 电驱逆变器浮地高压、高速开关、强共模干扰下的精准测量难题。相比传统差分探头，波形保真度、测量精度、操作安全性全面升级，是新能源汽车碳化硅功率器件研发、双脉冲动态测试的标准化测量方案，同样可复用至光伏储能 PCS、车载 OBC、工业大功率逆变器等高压浮地测试场景。
