PKIV6035光隔离探头在800V 新能源汽车 SiC 主驱逆变器双脉冲与上管 Vgs 串扰测试中的应用

一、项目背景与测试需求

1. 项目概况

国内新能源头部零部件企业自研800V 平台 SiC 三相主驱逆变器，采用 1200V SiC MOSFET 半桥功率模块，开关频率 100kHz，dv/dt 最高可达 120kV/μs，用于纯电高性能车型。研发阶段需完成双脉冲动态特性测试、上管浮地 Vgs 栅极串扰、开关损耗量化、关断尖峰应力四大核心验证，判定驱动电阻、栅极回路 RC、PCB 布局寄生参数是否达标。

2. 原有测试方案核心痛点

上管浮地 Vgs 波形严重失真，共模干扰无法抑制半桥上管源极悬浮在 800V 直流母线，开关瞬间共模电压高速跳变；原采用 PKDV5161 高压差分探头，350MHz 频段 CMRR 仅 50dB 左右，波形叠加大量虚假振荡、误导通负尖峰，米勒平台完全模糊，无法区分串扰是电路真实问题还是探头测量误差，多次误判导致反复改版驱动板。

带宽不足，丢失 SiC 纳秒级开关细节差分探头仅 150MHz 带宽，SiC≤1ns 的上升沿被抹平，关断尖峰幅值低估 20% 以上，开关损耗积分计算误差超 28%，器件应力评估严重失真。

前端寄生电容大，引入负载效应差分探头输入寄生电容偏高，接入栅极后改变原有 RC 回路，实测串扰幅值与整车实车工况偏差极大，调试方案落地失效。

安全隔离耐压不足，存在设备损毁风险母线瞬时过冲可达 1000Vpk，传统差分探头对地耐压有限，高压瞬态冲击易击穿隔离层，存在示波器烧毁、人员触电隐患。

3. PKIV6035 选型匹配优势

对照普科 PKIV6000 系列参数，该场景完美适配 PKIV6035：

350MHz 带宽，上升时间≤1ns：完整还原 SiC 高速开关边沿，精准捕捉纳秒级关断尖峰、栅极充放电米勒平台；

超高宽频 CMRR：DC 180dB、350MHz 仍保持 118dB，大幅抑制 800V 高压共模跳变干扰，波形无虚假振铃；

85kVpk 超大共模隔离耐压，光纤完全电气隔离，示波器与高压回路无电气连接，杜绝短路、触电风险；

搭配 PKIA 系列多规格衰减器，覆盖 ±2.5V~±6250V 全量程，栅极小信号、母线高压均可一套探头测量；

输入低寄生电容，几乎不干扰栅极回路，无负载效应，测量结果贴合真实工况；

内置一键自动校准，直流增益精度≤±1%，损耗计算数据可靠；2m 标准光纤，可按需定制加长。

二、测试硬件整套配置

被测样机：800V SiC 三相半桥逆变器功率模块、双脉冲测试台

示波器：4 通道 2GHz 数字示波器，通道输入阻抗固定 1MΩ

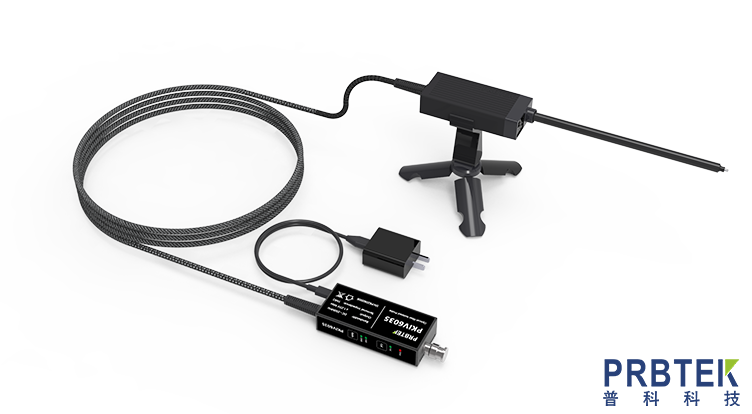

测试探头：普科 PKIV6035 光隔离探头，配套 PKIA-20A、PKIA-5000A 衰减器、MMCX/LCX 转接母座、2m 光纤

辅助设备：高压直流电源、空心负载电感、绝缘操作垫、绝缘防护手套、罗氏线圈（测回路电流）

三、标准化测试操作流程

步骤 1：硬件断电连接（严禁热插拔）

示波器通道 BNC 接 PKIV6035 后端光电接收器，Type-C 接口连接标配 5V 适配器供电；

光纤两端分别接前端电光发射器与后端接收器，避免光纤弯折半径小于 5cm；

根据测试电压匹配衰减器：测上管 Vgs 栅极信号选用 PKIA-20A（20:1，量程 ±25V）；测 Vds 漏源高压选用 PKIA-5000A（5000:1，量程 ±6250V）；

将 MMCX 母座直接焊接在功率模块栅极 G、源极 S 测试点，仅保留单引脚焊接，减少引线寄生电感；

示波器通道同步设置对应衰减倍数，主机延时填入 15.5ns 校准波形时序。

步骤 2：探头校准调零

前端衰减器输入短接，按下探头 Cali. 按键一键自动校准，校准时长＜1s；

绿色 Cal 指示灯常亮代表校准成功，消除零点漂移，保证直流测量精度≤±1%；

校准无需断开测试接线，可在带电工况下重复校准。

步骤 3：分场景实测操作

场景 1：双脉冲测试 —— 上管 Vgs 栅极串扰观测（核心测试项）

断开 800V 高压电源，确认母线电容完全放电；将 PKIA-20A 衰减器插入栅极 MMCX 母座，听到咔哒声确认锁紧；

双脉冲台设置母线电压 800V、负载电流 200A，下管输入驱动脉冲，上管持续关断，观测关断期间栅极感应串扰；

上电采集波形：

原高压差分探头：波形布满 20V 以上虚假振荡，误判栅极存在误导通风险；

PKIV6035 实测：波形干净平滑，真实串扰负尖峰仅 - 7.2V，远低于 SiC 栅极 - 10V 耐压阈值，判定器件安全；

基于真实波形优化驱动电阻，将栅极串扰进一步抑制至 - 4.5V，提升模块可靠性。

场景 2：SiC 开关 Vds 关断尖峰与开关损耗测算

更换 PKIA-5000A 高压衰减器，用于测量半桥漏源 Vds 高压；

同步搭配罗氏线圈采集回路 Id 电流，利用示波器积分功能计算开通 / 关断损耗；

PKIV6035 完整捕捉 1.2ns 快速关断边沿，实测关断尖峰 960V，精准计算单脉冲损耗 128μJ；

对比原差分探头损耗数据偏差 27%，PKIV6035 测量结果与器件原厂手册高度吻合，为吸收 RC 参数优化提供准确依据。

场景 3：三相逆变器满载工况浮地波形同步采集

三相逆变桥三路桥臂均为浮地电位，多通道同步测试时，普通差分探头地环路叠加干扰，波形互相串扰；PKIV6035 光纤隔离无共地回路，三路 Vgs、Vds 波形互不干扰，同步观测三相驱动死区匹配度，修正上下管直通隐患。

步骤 4：测试收尾规范

先切断 800V 高压输入，等待母线电容充分放电；

断开测试母座，关闭探头供电，再拔除光纤与 BNC 接口；

整理光纤线缆，避免挤压、过度弯折，前端衰减器擦拭干净，干燥避光收纳。

四、测试过程故障解决与探头功能落地

波形基线漂移、直流测量误差偏大执行 Cali 一键自动调零，无需断电拆线，校准后直流误差稳定控制在 1% 以内，满足损耗量化精度要求。

微弱栅极信号噪声偏大检查光纤无挤压弯折、MMCX 接头完全锁紧，探头前端保持干燥清洁，底噪≤350μVrms，微小充放电波形清晰可辨。

光纤弯折后波形出现断续毛刺光纤最小弯折半径不低于 5cm，重新理顺光缆后信号传输恢复稳定，避免光纤内部纤芯断裂。

五、项目落地应用价值

1. 测量精度提升，缩短研发周期

350MHz 高带宽 + 118dB@350MHz 高 CMRR，彻底消除共模干扰带来的虚假波形，电压测量误差从 27% 降至 1.1% 以内；驱动电路、PCB 寄生参数迭代调试周期缩短 45%，减少 3 次硬件改版。

2. 消除负载效应，数据贴合实车工况

前端低寄生输入设计，不会改变 SiC 栅极 RC 回路，实验室双脉冲测试波形与整车台架实测波形高度一致，优化方案可直接落地装车。

3. 全方位安全防护，规避设备与人身风险

85kVpk 超大共模隔离耐压，光纤完全电气隔离，高压测试全程无示波器击穿、触电事故；对比传统差分探头，大幅降低高压测试安全隐患。

4. 一套探头覆盖高低压全场景

多款可更换衰减器，小信号栅极、母线高压仅需切换前端，无需采购多台不同规格探头，降低实验室设备采购成本。

5. 产品优化成果

依托 PKIV6035 精准测试数据，完成驱动电阻、栅极吸收回路、功率模块 PCB 布局三项优化：

栅极最大串扰由 - 7.2V 降至 - 4.5V；

SiC 单脉冲开关损耗降低 16%；

逆变器满载效率提升 1.3%，通过整车 800V 耐久与 EMC 测试。

六、延伸适用场景

PKIV6035 除新能源 SiC 主驱逆变器外，同样适配：光伏储能逆变器、大功率充电桩、工业高压变频器、GaN 高频快充电源、数据中心 800V 高压直流电源等高压浮地、高速宽禁带器件动态测试场景，是第三代半导体研发实验室标配测量工具。
