PKIV6035光隔离探头在电机控制器SiC功率模块测试中的应用

一、客户背景与测试需求

客户行业：国内领先的新能源汽车电驱动系统供应商。

专注领域：专注于基于碳化硅（SiC）技术的电机控制器研发。

具体项目：正在开发一款800V母线电压的电机控制器。

核心测试需求

应对高共模电压与噪声：开关节点对地存在极高的dv/dt和共模噪声，需探头具备极高的共模抑制比，以获取纯净、无干扰的真实电压波形。

满足高压安全隔离：需测量高达1200V的电压应力，测试系统必须满足CAT III高安全等级，确保人员与设备绝对安全。

实现高带宽测量：为准确捕捉SiC器件纳秒级的快速开关瞬态细节（如过冲、振铃），探头带宽需不低于350MHz。

保证精确测量：电压测量精度需优于±2%，以为器件应力评估和驱动电路优化提供可靠的数据依据。

兼容现有系统：整套测量方案需与客户实验室现有的Keysight Infiniium S系列示波器完美兼容。

二、应用所需整套仪器

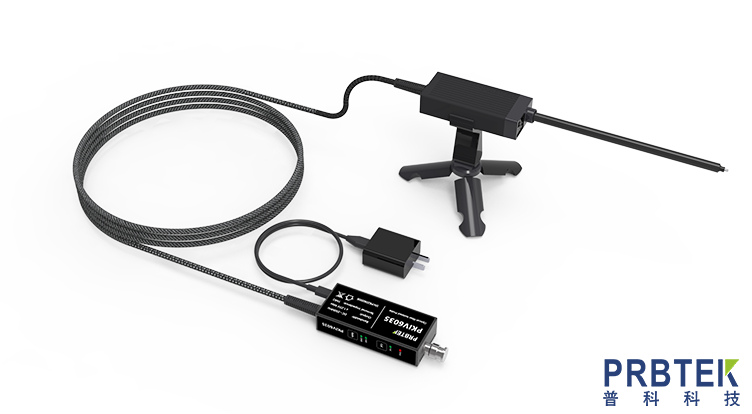

为满足上述需求，配置了以PKIV6035为核心的完整测试系统。核心测量设备是PRBTEK的PKIV6035光隔离探头一套，其关键参数包括：350MHz带宽、≤1纳秒的上升时间、在直流至350MHz范围内高达118dB的共模抑制比、以及85kV峰值的高共模电压耐受能力，确保了在极端噪声下的信号纯净度与测量安全。

数据采集与分析平台选用一台Keysight Infiniium S-Series DSOX3104T示波器，其具备1GHz带宽、5GSa/s采样率和12位垂直分辨率，足以精确解析探头传来的高速信号。为进行开关损耗分析，配置了一套PRBTEK PKC7030H高频电流探头，其120MHz带宽和30A量程可同步精确测量开关管电流。此外，使用一套Tektronix THDP0100高压差分探头（100MHz带宽，±6000V量程）用于交叉验证关键电压点。辅助设备包括高压直流电源、电机负载模拟器、绝缘手套与绝缘垫等，以构建安全完整的测试环境。

三、系统搭建

首先进行安全准备，操作人员佩戴绝缘手套，测试区域铺设绝缘垫并确保所有设备接地良好。将PKIV6035探头前端的衰减棒，通过接地线或接地母座，分别连接至待测SiC MOSFET的漏极和源极测试点。探头的隔离单元通过标配的2米光纤连接至示波器的通道1，此设计实现了前端高压电路与后端示波器及操作人员的完全电气隔离。将高频电流探头钳在MOSFET的源极回路上，输出接至示波器通道2，用于同步测量电流。最后，在示波器上正确设置通道阻抗、探头衰减比及触发条件。

四、测试方法

采用业界标准的双脉冲测试法来评估器件的动态特性。在示波器上设置双脉冲触发，第一个脉冲用于在负载电感中建立目标电流，在第二个脉冲的开通与关断瞬间进行精细测量。关键的测量对象包括：关断电压尖峰的峰值，必须确保其低于器件额定值并有充足裕量；开关波形细节，观测电压的上升/下降时间、过冲幅度及振铃频率，PKIV6035的高共模抑制比在此环节至关重要，能有效剔除地噪声，呈现真实的应力波形；开关损耗计算，利用示波器的数学运算功能，将电压与电流波形相乘得到瞬时功率，并对开关过程积分，分别计算开通损耗与关断损耗。测试需在不同母线电压、负载电流及驱动电阻条件下重复进行，以全面评估性能。

五、测试结果

通过该测试方案，获得了清晰准确的测量数据。PKIV6035成功捕捉到SiC MOSFET低于20纳秒的快速电压上升沿，波形干净，振铃等细节清晰可见，这与普通探头在相同环境下受干扰严重的情况形成鲜明对比，充分证明了其超高共模抑制比的价值。实测的关断电压尖峰值为950V（在800V母线条件下），测量重复性误差小于±1%，为器件安全裕度评估提供了可靠数据。结合电流探头数据计算的开关损耗，与仿真结果吻合度很高，差异小于5%，有效指导了驱动电阻的优化选择，帮助客户在开关速度与损耗、过冲之间找到了最佳平衡点。整个高压测试过程安全稳定，光纤隔离提供了根本保障。

六、总结

本方案中，PRBTEK PKIV6035光隔离探头凭借其85kV峰值共模电压耐受能力和高达118dB的共模抑制比，解决了SiC电机控制器测试中高地噪声淹没真实信号的行业难题。
