PK‑CWT mini/15罗氏线圈用于新能源汽车 OBC 车载充电机瞬态电流测试

1. 应用背景

新能源汽车车载充电机（OBC）在快充启停、PWM 开关切换时，会产生高频瞬态冲击电流，峰值可达数千安培，且电流变化率快，需要精准捕捉微秒级电流波形，用于评估开关器件损耗、过流保护逻辑是否可靠。OBC 内部空间紧凑，要求传感器体积小巧、响应速度快。

2. 选型依据

选用PK‑CWT mini/15罗氏线圈：

峰值电流 6kA，完全覆盖 OBC 快充冲击电流范围；

di/dt=25kA/μs，可捕捉 MOS 管开关瞬间的陡沿电流；

高频带宽 16MHz，精准还原高频开关谐波；

灵敏度 2.0mV/A，小电流下信号幅值充足，示波器易采集；

典型精度 1%，满足车载电控测试精度要求。

3. 测试方案

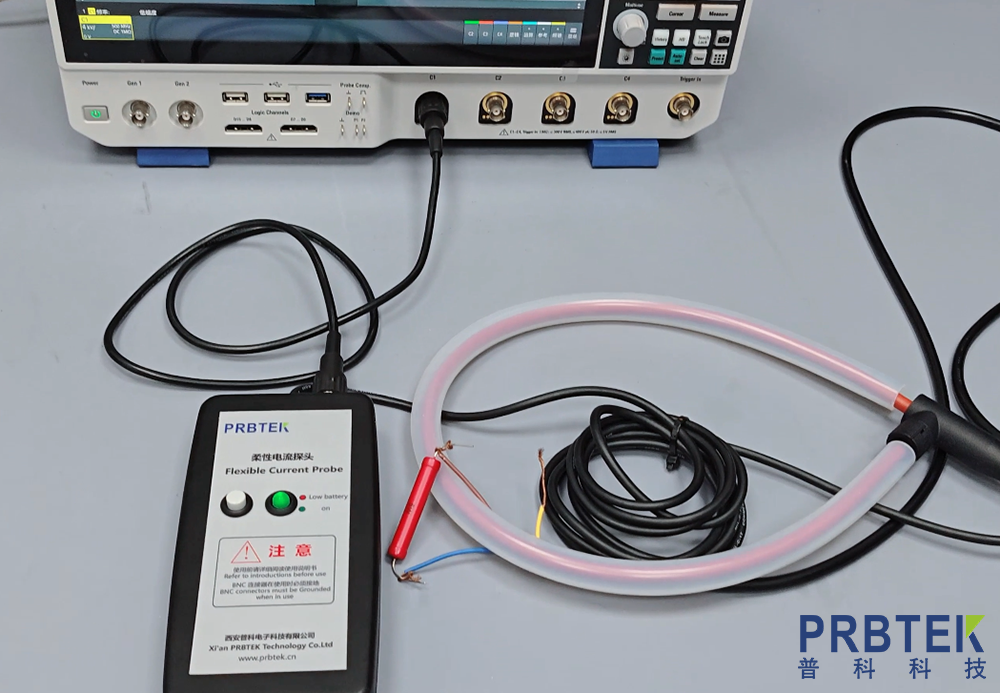

1.将罗氏线圈开合式钳夹在 OBC 功率输出母线，无需破线、不改变原电路布局；

2.线圈输出接入示波器，设置对应灵敏度档位，采集充电启动、过流故障、PWM 开关三种工况的电流波形；

3.结合带宽 16MHz 特性，精准解析开关尖峰、振荡电流，计算开关损耗。

4. 应用效果

清晰捕捉 OBC 快充瞬间5~6kA 峰值冲击电流，定位开关管尖峰电流超标问题；

精准测量微秒级开关电流变化，优化驱动电路参数，降低开关器件发热；

1% 精度保障测试数据可靠，为 OBC 过流保护阈值校准提供依据。
