PKC6100B交直流探头在伺服电机驱动器电流谐波测试中的应用

发布:西安普科科技
浏览次数:

一、客户背景与测试需求

客户行业:工业自动化设备制造商,专注于伺服电机驱动器的研发与测试。

测试需求:客户需对伺服驱动器的输出电流谐波与动态响应进行精确测量,以优化FOC(磁场定向控制)算法。具体要求:

1.电流范围:需覆盖-20A~+20A(三相平衡电流);

2.带宽要求:需DC~2.5MHz 带宽,以捕捉 PWM 载波(10kHz–50kHz)及其高次谐波;

3.交直流性能:需同时测量直流偏置与交流纹波,精度≤±1%;

4.兼容性:需兼容现有Tektronix MDO3054 混合示波器;

5.多通道同步:需支持2–3 通道同步测量,分析三相不平衡度。

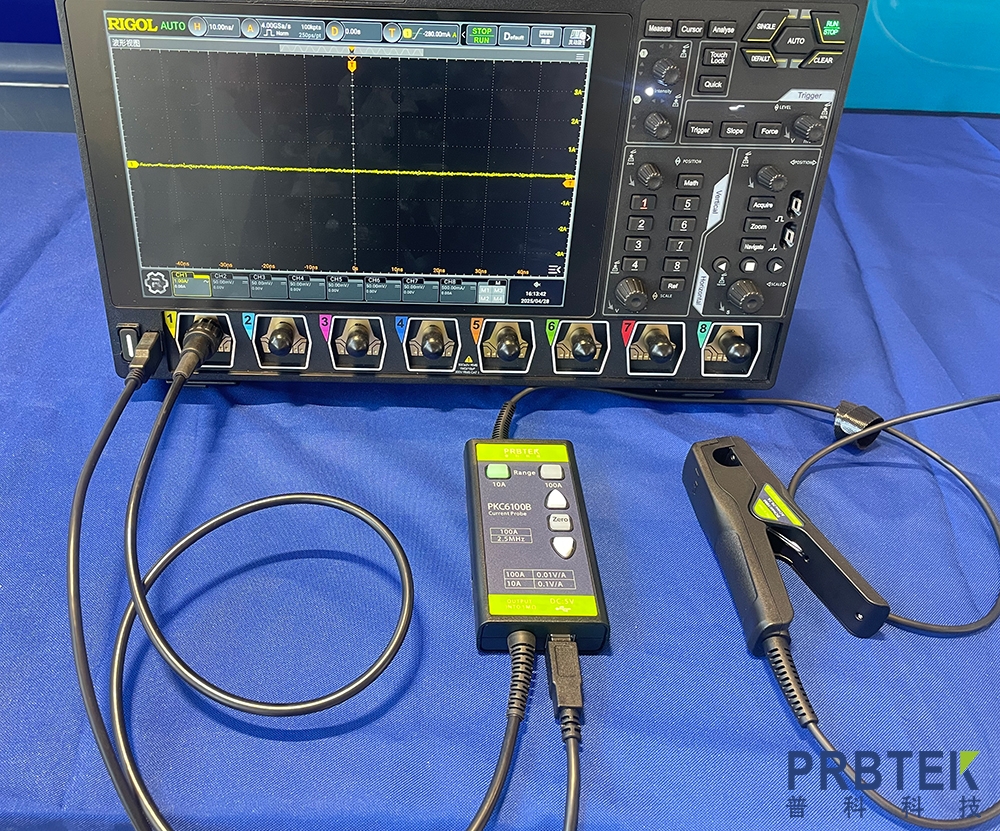

PKC6100B交直流探头在伺服电机驱动器电流谐波测试中的应用(图1)



二、测试系统配置方案

核心测量设备:

1.交直流电流探头:PRBTEK PKC6100B(2–3 套)

关键参数:

带宽:DC ~ 2.5MHz;

上升时间:≤140ns;

量程:10A / 100A 双量程;

精度:±1%;

输出比例:10A档 0.1V/A(需根据示波器量程调整);

供电:USB 5V(便携设计)。

2.示波器系统:

主机:Tektronix MDO3054(1 台)

带宽:500MHz;

采样率:2.5GSa/s;

通道数:4。

3.辅助设备:

伺服驱动器测试平台(客户提供);

三相电机负载。


三、系统搭建与测试方法

系统搭建:

1.将2 套 PKC6100B 探头分别夹在伺服驱动器的 U、V 相输出线上;

2.探头通过USB 供电,BNC 接示波器 CH1、CH2;

3.示波器开启FFT 功能,设置中心频率为 PWM 载波频率。

测试方法:

1.稳态谐波测试:在额定转速下,使用FFT 分析电流波形的 THD(总谐波失真);

2.动态响应测试:突加负载,测量电流环的响应时间与超调量;

3.三相平衡测试:通过两相电流推算第三相,验证FOC 算法的平衡性。


四、测试结果

1.谐波分析:清晰观测到PWM 载波频率(16kHz)及其边带谐波,THD 测量值 <3%;

2.动态响应:电流环响应时间≤50μs,满足伺服系统要求;

3.精度验证:与分流器对比,误差<±1%。


五、总结

PKC6100B 交直流电流探头凭借 DC~2.5MHz 宽频带与高精度交直流测量能力,成为伺服驱动器电流测试的理想工具。其便携的 USB 供电设计与良好的示波器兼容性,帮助客户快速定位了电流谐波问题,显著提升了控制算法的调试效率。
