PKC6100B 电流探头结合频谱分析仪分析谐波含量的应用方案​

一、方案概述

在现代电力电子系统与复杂电子设备中，谐波问题愈发突出，对系统性能、稳定性及设备寿命均产生负面影响。精确分析谐波含量，成为保障系统正常运行、优化设备设计的关键环节。本方案借助 PKC6100B 电流探头的卓越性能，结合频谱分析仪强大的频域分析能力，为谐波含量分析提供高效、精准的解决方案。

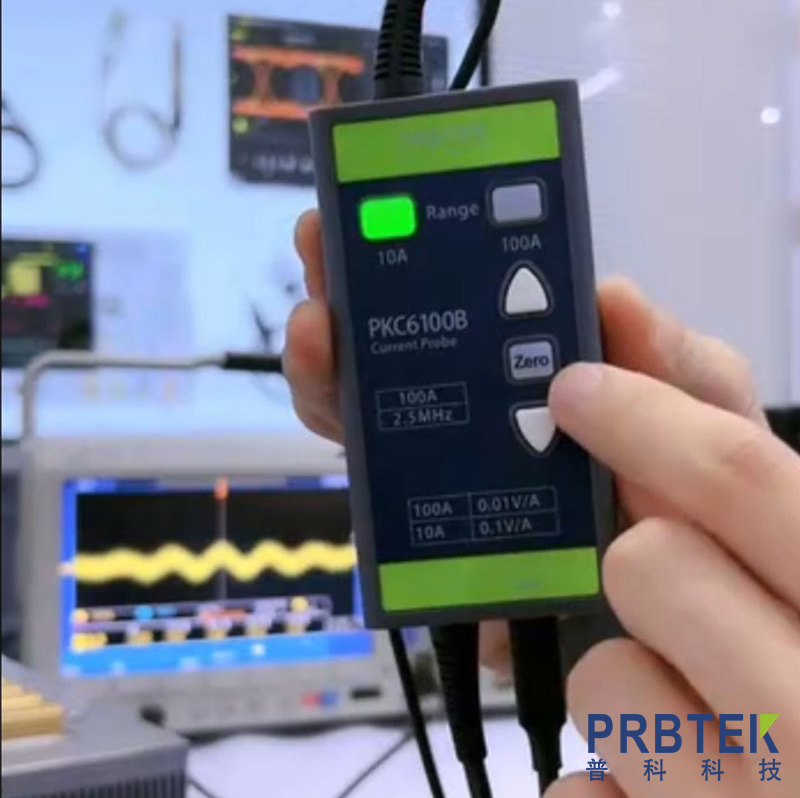

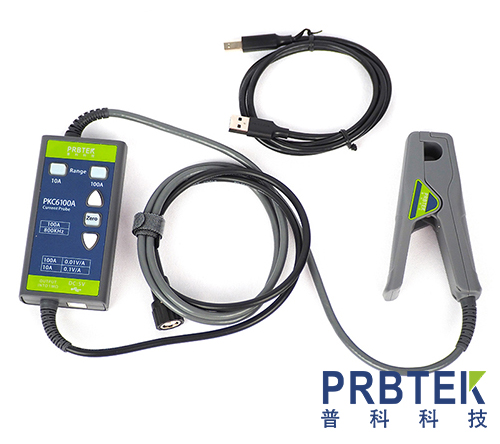

PKC6100B 电流探头具备 2.5MHz 的带宽，能够精准捕捉中高频段电流信号细节，其 100A 的量程可满足多种大电流场景测量需求，且在大电流测量时仍能维持较高精度。频谱分析仪则可将输入信号转换为频谱形式，清晰呈现信号各频率成分及其相对幅度。二者协同工作，可实现对各类电路中电流谐波的全面、精确分析。

二、测量准备

（一）设备选型

1. 频谱分析仪：依据待测信号的频率范围以及期望分析的最高谐波阶数，挑选频率范围可覆盖基频及相关谐波频率的频谱分析仪。例如，若基波频率为 50Hz，需分析至 20 次谐波，则频谱分析仪频率范围应至少涵盖 0 - 1kHz。同时，关注其频率分辨率（由分辨率带宽 RBW 决定）、幅度精度等关键指标，确保满足测量精度要求。

2. PKC6100B 电流探头：鉴于其 2.5MHz 带宽与 100A 量程特性，适用于大多数中高频、大电流谐波测量场景。确认探头与频谱分析仪输入接口匹配，必要时使用适配转接器。

（二）连接搭建

1. 电流探头连接：将 PKC6100B 电流探头钳口紧密夹在被测电流导体上，确保夹钳完全闭合且与导体垂直，以获取准确电流感应信号。若测量直流电流，注意探头方向与电流流向一致。

2. 与频谱分析仪连接：使用合适同轴电缆，将电流探头输出端与频谱分析仪输入端相连，保证连接稳固，避免信号传输过程中出现松动、接触不良导致信号衰减或干扰。

（三）参数设置

1. 频谱分析仪参数

• 中心频率：设置为被测信号基波频率，方便以基波为中心观察周围谐波分布。如测量市电（50Hz）谐波，中心频率设为 50Hz。

• 频率跨度：根据需要分析的谐波阶数确定，例如要分析 1 - 10 次谐波，对于 50Hz 基波，频率跨度应设置为 0 - 500Hz。

• 分辨率带宽（RBW）：RBW 决定频谱分析仪区分相邻频率成分的能力。测量谐波时，为清晰分辨各次谐波，通常选择较窄 RBW，但会延长测量时间。如对于一般电力谐波测量，可先尝试 1Hz 的 RBW，若谐波密集难以区分，再适当减小。

• 视频带宽（VBW）：一般设置 VBW 大于或等于 RBW，以减少噪声对测量结果的影响，平滑频谱显示。例如 RBW 为 1Hz 时，VBW 可设为 1Hz 或 10Hz。

• 扫描时间：依据频率跨度与 RBW 自动调整，也可手动设置。确保扫描时间足够长，使频谱分析仪能完整扫描整个频率范围，获取稳定、准确的频谱数据。

   2.PKC6100B 电流探头参数：部分电流探头可能需设置衰减系数、灵敏度等参数，根据实际测量电流大小与频谱分析仪输入灵敏度要求，合理设置 PKC6100B 电流探头参数，确保输入到频谱分析仪的信号电平在合适范围内，避免信号过载或过小。

三、操作流程

（一）初始扫描

开启频谱分析仪与被测设备，进行一次初步频谱扫描。此时可观察整个设定频率范围内信号分布情况，大致确定基波频率位置以及谐波可能出现的频率范围，对被测信号频谱特性有初步整体认识。

（二）精确测量

1. 标记谐波：利用频谱分析仪标记功能，在频谱图上逐一标记出基波以及各次谐波对应的频率点，同时读取并记录其幅度值（单位通常为 dBm 或 V）。确保频谱分析仪幅度校准准确，可通过校准源定期校准。

2. 多次测量：为提高测量准确性，在相同测量条件下，对谐波频率与幅度进行多次测量，取平均值作为最终测量结果，减小随机噪声及其他不确定因素对测量结果的影响。

（三）特殊分析（可选）

1. 时域分析（若频谱分析仪支持）：部分频谱分析仪具备时域分析功能，切换至该模式，可观察谐波信号随时间变化的瞬态特性，如谐波信号的脉冲宽度、上升沿与下降沿时间等，有助于深入了解谐波产生机制与对电路的影响。

2. 使用跟踪发生器（若频谱分析仪配备）：若频谱分析仪配有跟踪发生器，可使其产生与所测谐波相同频率的信号，注入被测电路中，通过观察电路响应，进一步分析和定位谐波源，排查谐波产生的具体位置与原因。

四、数据处理与分析

（一）谐波含量计算

1. 总谐波失真（THD）计算：根据测量得到的基波幅度A1与各次谐波幅度An（n=2,3,⋯）按照公式计算总谐波失真，该指标反映了信号中谐波含量相对于基波的总体比例，用于评估系统的非线性失真程度。

2. 各次谐波占比计算：计算各次谐波幅度与基波幅度的比值，即，以百分比形式表示各次谐波在总信号中的占比，明确主要谐波成分及其对总谐波失真的贡献程度。

（二）谐波特性分析

1. 频率特性：分析各次谐波频率与基波频率的倍数关系是否符合理论预期，判断是否存在异常频率的谐波，如因电路故障、电磁干扰等产生的非整数倍谐波。

2. 幅度特性：观察各次谐波幅度大小分布规律，判断是否存在某几次谐波幅度异常偏大情况。对于电力系统，某些高次谐波幅度超标可能导致设备过热、振动加剧甚至损坏。

（三）绘制谐波频谱图

使用数据分析软件（如 Excel、Origin 等），以频率为横坐标，以谐波幅度（dBm 或 V）或谐波占比（%）为纵坐标，绘制谐波频谱图。直观展示各次谐波在频域中的分布情况，便于更清晰地分析谐波特性与规律，同时也利于与标准规范或设计要求进行对比。

五、结果评估与应用

（一）与标准对比

将计算得到的总谐波失真、各次谐波占比等结果与相关行业标准（如电力系统谐波国标 GB/T 14549 - 93 等）或设备设计要求进行对比。若谐波含量超出标准范围，表明系统存在谐波问题，需进一步采取措施进行抑制与整改。

（二）谐波源定位与整改

根据谐波特性分析以及使用跟踪发生器等手段确定的谐波源，采取相应整改措施。例如，对于因非线性负载（如变频器、整流器）产生的谐波，可在其输入端或输出端安装合适的谐波滤波器；对于因电路布线不合理导致的电磁耦合产生的谐波，重新优化布线，增加屏蔽措施等。整改后，再次使用本方案进行谐波含量分析，验证整改效果，直至谐波含量满足标准要求。

（三）设备性能优化

在电子设备研发、电力系统调试等场景中，通过精确的谐波含量分析，可深入了解设备内部电路工作状态，优化电路参数与设计。例如，在开关电源设计中，通过分析开关电流谐波，调整电感、电容参数或优化控制策略，降低谐波含量，提高电源效率与稳定性，提升设备整体性能。

六、注意事项

（一）信号完整性

确保 PKC6100B 电流探头与被测导体、频谱分析仪之间连接可靠，避免出现松动、接触不良；同时，注意测量环境，远离强电磁干扰源，防止外界干扰信号混入被测信号，影响谐波测量准确性。

（二）量程与带宽匹配

根据被测电流大小与频率范围，合理选择 PKC6100B 电流探头量程与频谱分析仪带宽。若测量电流过大超出探头量程，可能导致测量不准确甚至损坏探头；若频谱分析仪带宽不足，无法完整捕捉高频谐波信号，造成谐波分析结果缺失。

（三）定期校准

为保证测量精度，定期对 PKC6100B 电流探头与频谱分析仪进行校准。电流探头可使用标准电流源进行校准，频谱分析仪可通过内部校准源或外部高精度校准设备进行校准，确保设备测量数据的准确性与可靠性。
