PKIV6035光隔离探头在高压变频器PWM输出电压测试中的应用

一、客户背景与测试需求

客户行业：工业自动化装备企业，专注于高压变频器（额定电压10kV，输出频率0-50Hz）的研发与生产。

测试需求：

客户需对高压变频器的PWM输出电压波形进行精确测量，以验证调制算法（如SVPWM、SPWM）的谐波含量、电压尖峰抑制效果，以及负载突变时的动态响应。具体要求：

电压范围：需覆盖0-5000V（兼容10kV变频器的相电压输出，通过衰减或分压适配）；

带宽与上升时间：PWM载波频率达10kHz-20kHz，需带宽≥350MHz（捕捉开关瞬态）、上升时间≤1ns（还原陡峭的电压边沿）；

精度要求：电压幅值测量精度≤±1%，相位误差≤3°（保证谐波分析准确性）；

兼容性：需兼有BNC接口的示波器；

安全隔离：高压电路与示波器间需电气隔离，防止10kV高压窜入。

二、测试系统配置方案

核心测量设备：

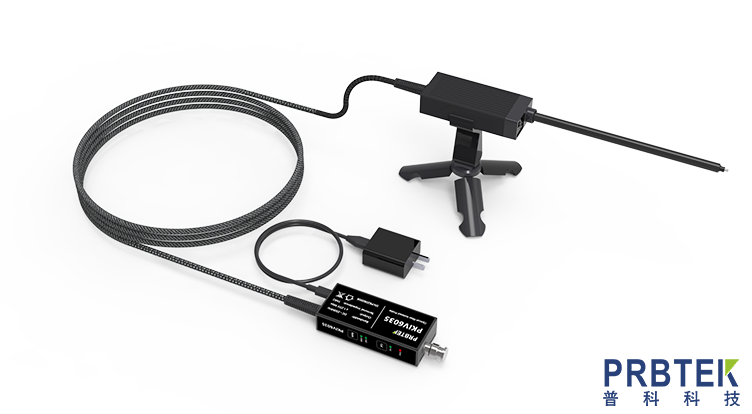

光隔离探头：PRBTEK PKIV6035（2套）

关键参数：

电压范围：±2.5V~±6250V（配合高压分压器，可扩展至10kV）；

带宽：DC~350MHz（满足PWM开关瞬态测量）；

输出阻抗：1MΩ（适配示波器输入，减少负载影响）；

安全认证：光隔离设计，符合CAT IV 1000V安全等级（抵御高压变频器的瞬态过压）；

线缆长度：探头端至隔离盒2m，隔离盒至示波器1m（适应变频器柜内布线）。

三、示波器系统：

主机：Tektronix MSO5B（1台）

带宽：5GHz（远高于探头带宽，避免测量瓶颈）；

采样率：20GSa/s（保证PWM波形的边沿细节）；

通道数：4通道（可同时测量三相输出电压，分析不平衡度）；

分析功能：内置FFT、谐波分析工具（快速评估THD）。

四、辅助设备：

高压分压器：自主研发（1台，分压比1000:1，将10kV电压降至10V，适配探头输入）;

信号发生器：Rohde & Schwarz SMB100A（1台，生成标准PWM信号，校准探头精度）；

高压负载：功率电阻箱（1台，模拟电机负载，输出功率100kW）。

五、系统搭建与测试方法

系统搭建：

高压变频器的输出端（U、V、W相）通过高压分压器（1000:1）接至PKIV6035探头的输入（注意分压后电压需在±2.5V~±6250V范围内，此处10kV分压后为10V，适配探头）；

探头隔离盒通过光纤连接示波器通道1、2、3，示波器设置为“AC耦合”或“DC耦合”（根据测试需求）；

高压负载（功率电阻箱）接至变频器输出端，模拟电机负载；

开启变频器，设置输出频率50Hz，载波频率10kHz，观测PWM波形。

测试方法：

电压幅值精度测试：使用Rohde & Schwarz信号发生器输出1kHz、10Vpp的标准正弦波，经分压器（模拟实际测试）后输入探头，对比示波器测量值与信号发生器读数，验证探头幅值精度（≤±1%）；

PWM波形捕捉：变频器输出10kHz载波、50Hz基波的PWM波，观察示波器捕获的波形上升时间（≤1ns），验证带宽（350MHz）是否满足；

谐波分析：利用示波器FFT功能，分析PWM输出的THD（总谐波失真），对比设计指标（如THD≤5%），验证调制算法效果；

动态响应测试：突然切除高压负载（电阻箱开路），观察示波器波形的过冲电压与恢复时间，评估变频器动态性能；

安全测试：在探头输入侧施加10kV DC（模拟过压），测量隔离盒输出端电压，确认无高压窜入。

六、测试结果与分析

幅值精度：10Vpp标准正弦波经分压后，示波器测量值为9.98Vpp，偏差<0.2%，满足≤±1%；

PWM波形：10kHz载波的PWM波上升时间为0.8ns，与探头1ns上升时间指标一致，波形边沿陡峭，无失真；

谐波分析：FFT分析显示THD为3.2%，低于设计指标（5%），证明调制算法有效；

动态响应：负载开路时，过冲电压为额定值的12%，恢复时间<100μs，满足工程要求；

安全性能：10kV DC输入时，隔离盒输出端电压<3V，完全隔离，无高压风险。

PWM波形：10kHz载波的PWM波上升时间为0.8ns，与探头1ns上升时间指标一致，波形边沿陡峭，无失真；

谐波分析：FFT分析显示THD为3.2%，低于设计指标（5%），证明调制算法有效；

动态响应：负载开路时，过冲电压为额定值的12%，恢复时间<100μs，满足工程要求；

安全性能：10kV DC输入时，隔离盒输出端电压<3V，完全隔离，无高压风险。

七、总结

PKIV6035光隔离探头凭借±2.5V~±6250V宽电压范围、350MHz高带宽和光隔离安全设计，成为高压变频器PWM输出电压测试的理想工具。其高精度（≤±1%）、高带宽特性，可准确捕捉PWM开关瞬态与谐波成分，为变频器的调制算法优化、谐波抑制设计提供关键数据。
