基于PKHV3012构建TENG长期循环高压测试系统

一、客户背景与测试需求

客户为前沿新能源材料研发机构，需对其摩擦纳米发电机（TENG）进行长达数月的百万次循环寿命测试。核心挑战是确保测量系统在长期测试中自身具备极高的稳定性与可重复性，从而准确分离出测量误差与TENG真实的性能衰减。

需求包括：测量系统长期增益与偏置漂移需远小于性能衰减幅度；跨日期、环境的结果需高度一致；并能兼容现有自动化测试平台。

二、应用所需整套仪器

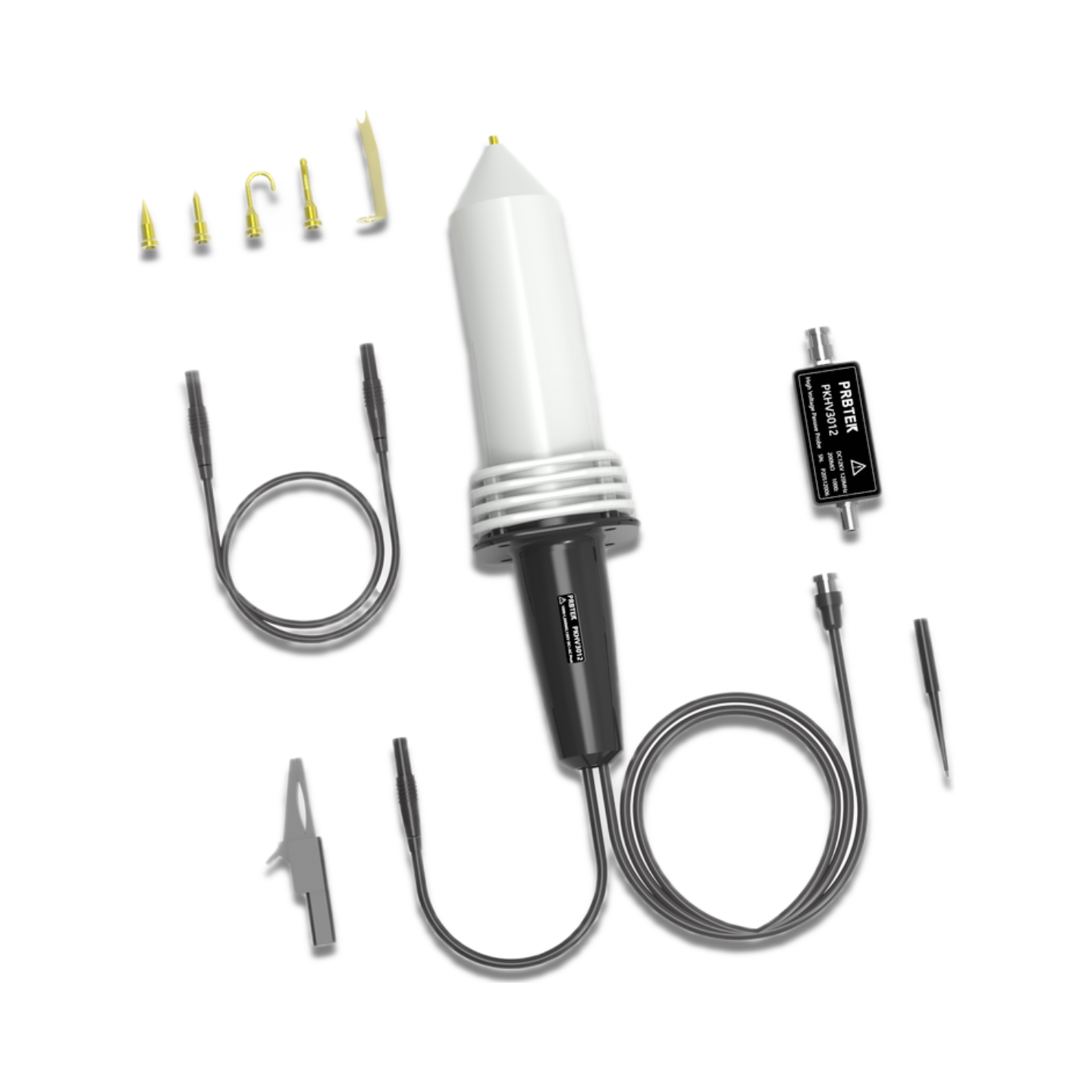

1.核心测量：PRBTEK PKHV3012高压衰减棒（1套）。其12kV耐压、120MHz带宽及200MΩ高输入阻抗，是安全、精准测量TENG高压脉冲（数千伏）的基础。

2.数据采集：Tektronix MDO3054示波器（1台）。高带宽、深存储及编程接口，支持自动化数据记录。

3.校准与监控：

高压标准源（1套）：用于定期验证系统增益精度。

函数发生器（1台）：用于每日快速校准检查。

温湿度记录仪（1台）：监测环境，关联分析数据。

辅助件：定制夹具（固定探头连接）、高质量同轴线缆、光学隔振平台。

三、系统搭建与校准

稳定性始于严谨的搭建。首先，将所有设备通过单点星型接地法可靠连接至实验室专用地。使用定制夹具将PKHV3012的探头和接地端刚性地、可重复地固定在TENG电极上，消除连接变异。随后执行基线校准：使用高压标准源在多个电压点（如2kV, 5kV, 8kV）标定系统衰减系数，形成“基线校准系数表”；并用函数发生器精细调节探头补偿。记录此时的温湿度作为标准条件。

四、测试方法与稳定性保障流程

长期测试需嵌入周期性验证流程以确保数据可信：

自动化测试：编写脚本控制示波器，自动捕获每个循环的脉冲波形，计算峰值电压、电荷量等参数并带时间戳存储。

每日快速验证：测试前，在不改动物理连接的前提下，向系统注入一个已知的低压校准脉冲（如50V），确认当日测量值与基线值的偏差在容差内（如<0.5%），快速判断系统状态。

周期性深度校准：

每周：执行探头补偿校准。

每月/关键节点：使用高压标准源重新验证系统增益，与“基线校准系数表”对比。若偏差超限（如>1%），则需排查原因并在数据中标注，必要时用新系数修正历史数据。

环境关联：将所有性能数据与同步记录的温湿度关联，便于后期分析环境对系统及TENG的影响。

五、测试结果

该方案能产出高置信度数据：

可信衰减曲线：准确绘制出TENG输出电压、电荷量随循环次数增加的真实衰减轨迹，有效排除测量系统自身漂移的干扰。
系统稳定性报告：可量化测量系统的长期性能，例如“PKHV3012系统在30天测试期内增益漂移小于±0.8%”，自证方案有效性。

精准失效分析：当TENG性能骤降时，稳定的测量系统能提供确凿的电学证据，结合受控的连接与环境，可将故障原因快速聚焦于材料本身。

六、总结

本方案构建了一套用于长期、稳定评估TENG寿命的高压测量科学体系。其核心在于通过硬件固定化、校准周期化、验证日常化、数据关联化的系统工程方法，将PKHV3012的硬件高性能转化为可持续的测量高可靠性。
