PKHV3020高压衰减棒在脉冲电源DBD中的应用案例

应用背景

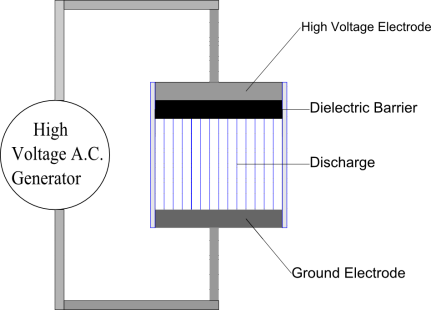

介质阻挡放电（DBD）是成熟的低温等离子体发生技术，广泛应用于废气治理、材料改性、臭氧制备、空气净化、生物医药等工业领域。DBD装置由高频脉冲高压电源驱动，工作电压可达数千伏、工作频率可达数十千赫兹。本次测试工况为输出电压7kV、频率40KHz。

普通示波器探头耐压低、分压精度差、抗干扰能力弱，无法适配DBD高压测试工况。直接使用易出现波形失真、参数丢失、数据失效等问题，严重时会引发设备烧毁、人员触电等安全事故。因此，DBD高压脉冲信号必须采用专用高压设备完成测量。

所需设备如下：

操作步骤：

为确保测试安全与数据准确，PKHV3020高压衰减棒需按以下规范流程完成接线与测试操作：

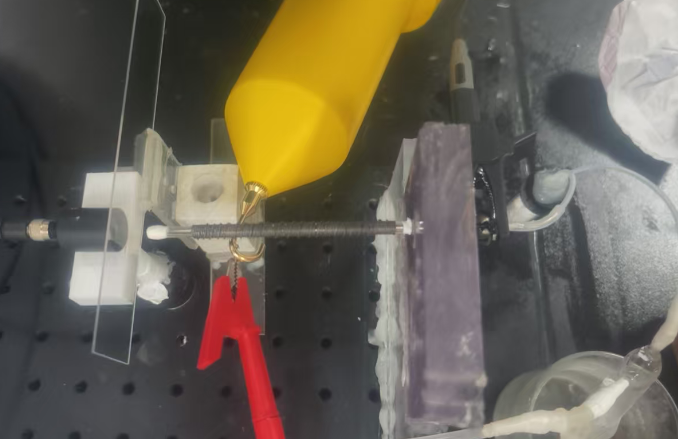

1. 将脉冲高压电源输出端接DBD高压电极，DBD地电极可靠接入系统大地，保证接地回路稳固无虚接。

2. 将衰减棒高压输入端夹紧DBD高压电极金属部位，保证接触紧密良好，避免接触不良引发信号异常。

3. 将设备自带接地鳄鱼夹接至DBD地电极或公共接地端。

4. 将衰减棒补偿盒BNC接口通过信号线接入示波器输入通道，探头衰减比设置为1000X。

5. 启动脉冲电源，采集并观测DBD高压脉冲波形，记录完整测试数据。

测试验证与结果分析

为验证PKHV3020高压衰减棒在DBD脉冲电源工况下的测量精度、抗干扰性与工作稳定性，本次基于7kV、40KHz实际工况搭建测试平台开展专项验证。

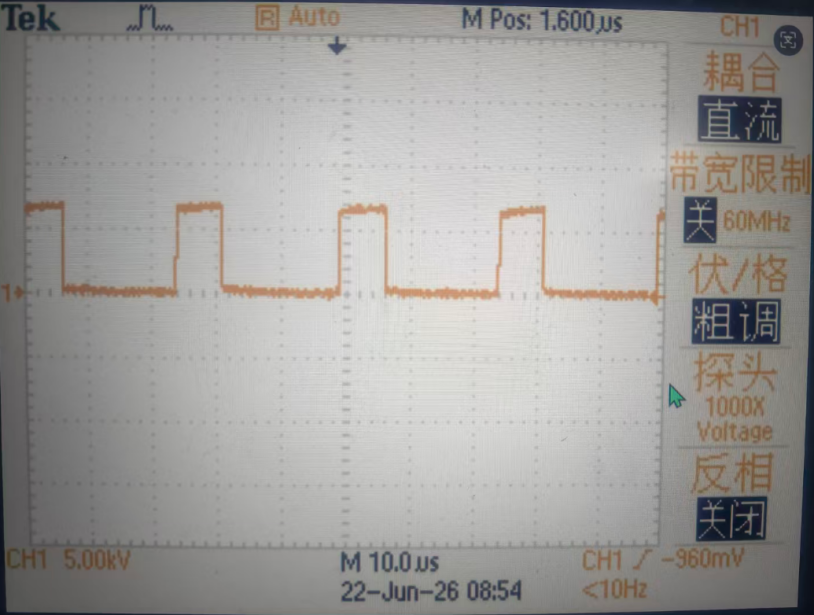

测试结果表明，PKHV3020可完整还原DBD脉冲幅值、频率、波形轮廓等细节，有效规避普通探头测量失真、噪声干扰、数据偏差等问题，性能稳定、信号还原度优异，完全适配DBD高频高压脉冲测试工况。

实际应用中，可根据DBD设备电压等级、工作频率及研发调试、性能检测、故障检修等场景需求，选配适配型号的高压衰减棒，覆盖全场景测试需求。
