基于高压差分探头PKDV508E的MOS管Vds开关振荡精确测量

一、客户背景与测试需求

客户类型：某高校电力电子相关专业的研究生团队。

测试需求：团队正在进行DC-DC变换器（如Buck/Boost电路）的拓扑优化研究，重点关注功率MOS管在高频开关过程中的电压振荡（Voltage Ringing）现象。振荡不仅会产生严重的EMI干扰，还会导致器件承受额外的电压应力，引发可靠性问题。

精确测量需求

高频细节捕捉：振荡频率通常在数十至数百兆赫兹，要求探头具备极高的带宽（>200MHz）和极快的上升时间，以还原真实的阻尼振荡波形。

抗共模干扰：开关瞬间共模噪声极大，必须使用具有高共模抑制比（CMRR）的差分探头，以剔除噪声，提取真实的差模振荡信号。

安全浮地测量：Vds节点往往处于高压悬浮状态，探头必须具备完善的高压隔离保护功能。

兼容性需求：方案需兼容实验室现有的数字示波器，操作流程需满足科研的严谨性与可重复性。

二、应用所需的整套仪器

核心测量设备：PRBTEK PKDV508E高压差分探头（1套）。

数据采集平台：示波器（1台）。具备200MHz带宽和1GSa/s采样率，足够解析PKDV508E传输的信号，且面板操作直观，适合学生快速上手。

辅助设备：可编程直流电源、电子负载、MOS管驱动电路及配套实验板。

三、系统搭建与校准

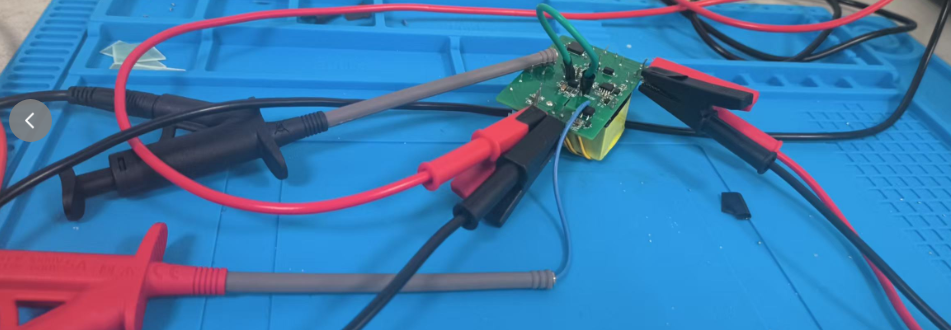

非接地式差分连接：实验开始前，确保电路完全断电。将PKDV508E探头的正极连接至MOSFET的漏极（Drain），负极连接至源极（Source）。

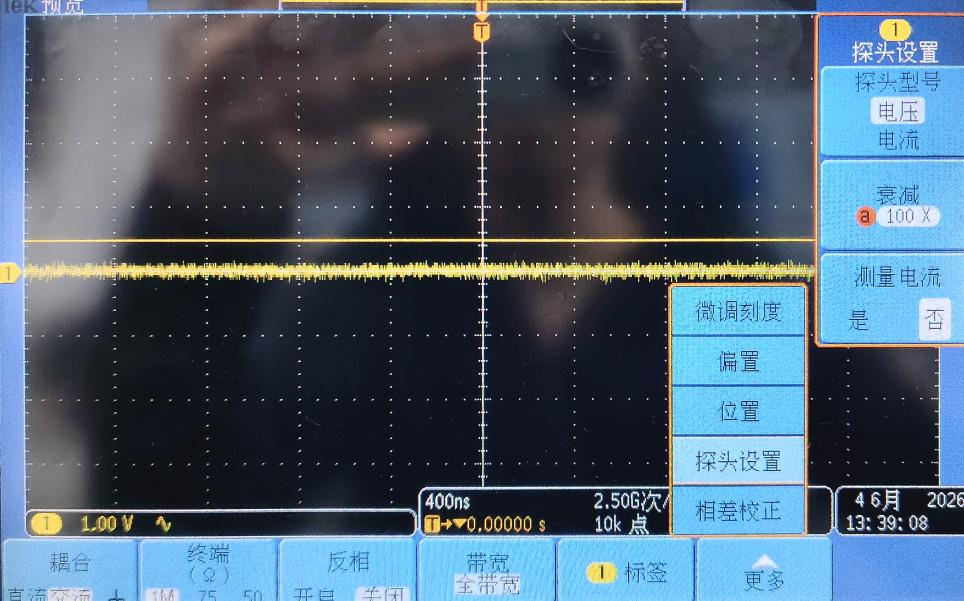

示波器设置：将探头接入示波器CH1通道，在通道菜单中将探头类型设置为“差分”，并根据电路母线电压选择适当的衰减比（如100:1或1000:1）。

触发校准：将触发模式设为单次触发（Single），触发源选择CH1，触发电平设置在振荡波形的中心幅值处。

四、测试方法与结果

团队利用该方案对不同栅极驱动电阻下的MOS管Vds波形进行了对比测试，典型的测量结果如下：

工况一：弱阻尼状态（小驱动电阻）

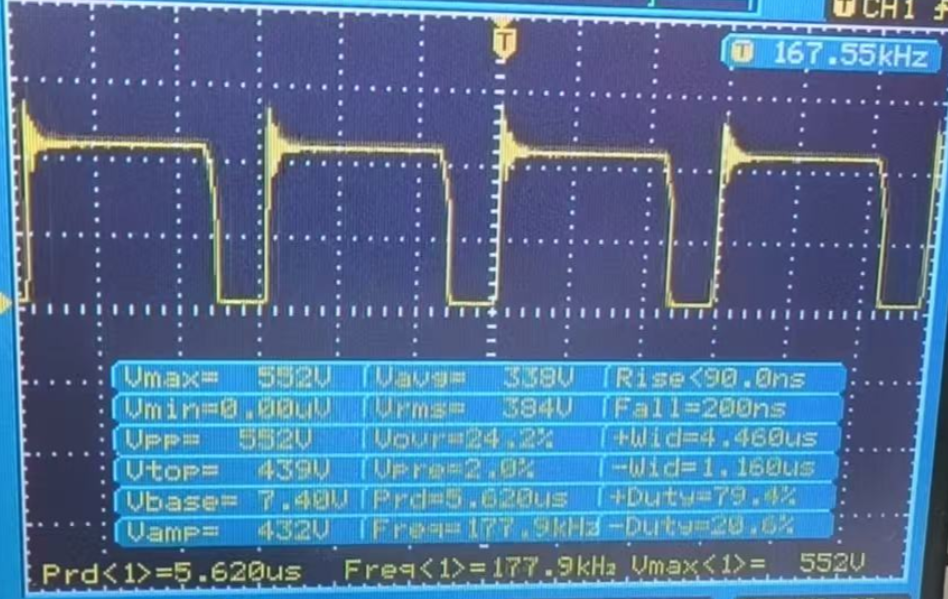

在较低的栅极电阻驱动下，观察到Vds关断瞬间的剧烈振荡。示波器光标与自动测量数据显示：振荡频率约为167.55kHz（接近理论计算的LC谐振频率）；电压峰值（Umax）达到了约552V，远高于稳态母线电压（约400V），显示出严重的过冲现象。波形呈现出明显的欠阻尼衰减趋势。

工况二：过阻尼状态（大驱动电阻）

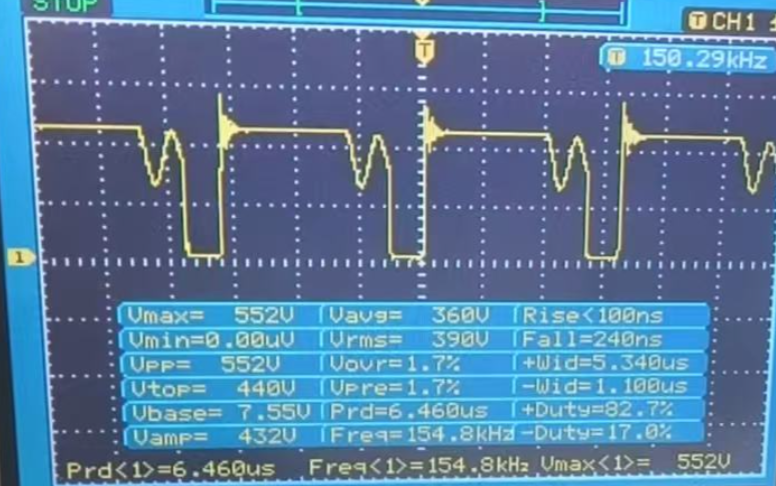

当增大栅极驱动电阻以减缓开关速度时，再次捕获波形。结果显示，虽然振荡幅度得到了明显抑制，但上升时间与下降时间显著增加，这将导致开关损耗（Eon/Eoff）上升，降低转换效率。

优化验证

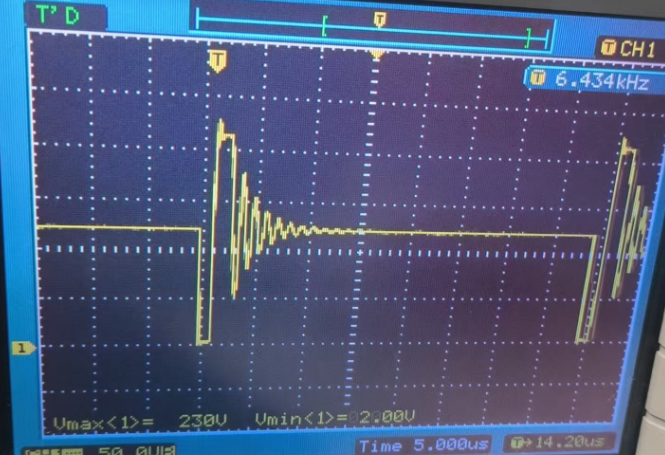

通过PKDV508E探头，团队清晰地观测到了RC缓冲电路（Snubber）加入前后的波形变化。在接入合适的RC吸收电路后，振荡频率虽未发生大幅改变，但振荡的幅值被有效钳位，电压过冲降至安全范围内（如从500V降至430V左右），验证了缓冲电路对EMI抑制的有效性。

五、总结

本方案为高校科研团队提供了一套专注于高频开关振荡分析的低成本、高效率测量手段。PKDV508E高压差分探头凭借其优异的高频响应特性和高共模抑制能力，能够直观地“看见”寄生LC谐振现象。
