PRBTEK高压差分探头PKDV508E在变频器研发项目中的应用

　　一、项目背景

　　随着工业自动化程度不断提升，变频器作为电力电子核心设备，在电机调速、节能降耗等领域广泛应用。某工业自动化设备制造企业计划研发新一代高性能通用变频器，该变频器额定输入电压为三相 380V，输出电压最高可达 690V，输出频率范围 0 - 400Hz，旨在满足风机、水泵、机床等不同工业场景的驱动需求。然而，变频器内部功率模块 IGBT 在高频开关工作状态下，电压瞬变过程复杂，且存在严重的电磁干扰，准确测量和分析关键节点信号成为项目研发的核心挑战。

　　二、项目挑战

　　高频高压信号测量：变频器输出的 PWM(脉冲宽度调制)波电压幅值高、频率快，上升沿和下降沿时间极短，要求测量设备既能承受高压，又具备足够带宽捕捉高频信号细节，以分析波形畸变、过冲等问题对设备性能的影响。

　　共模干扰与噪声抑制：变频器工作时产生的电磁干扰会在测量回路中引入大量共模噪声，干扰真实信号测量，必须使用具有高共模抑制比的测量工具，获取纯净、准确的差分信号。

　　多场景兼容性测试：为满足不同工业应用场景，需对变频器在多种负载条件、输入电压波动下的性能进行全面测试，要求测量设备操作灵活、适配性强，能快速调整参数以适应不同测试需求。

　　三、PKDV508E 探头解决方案

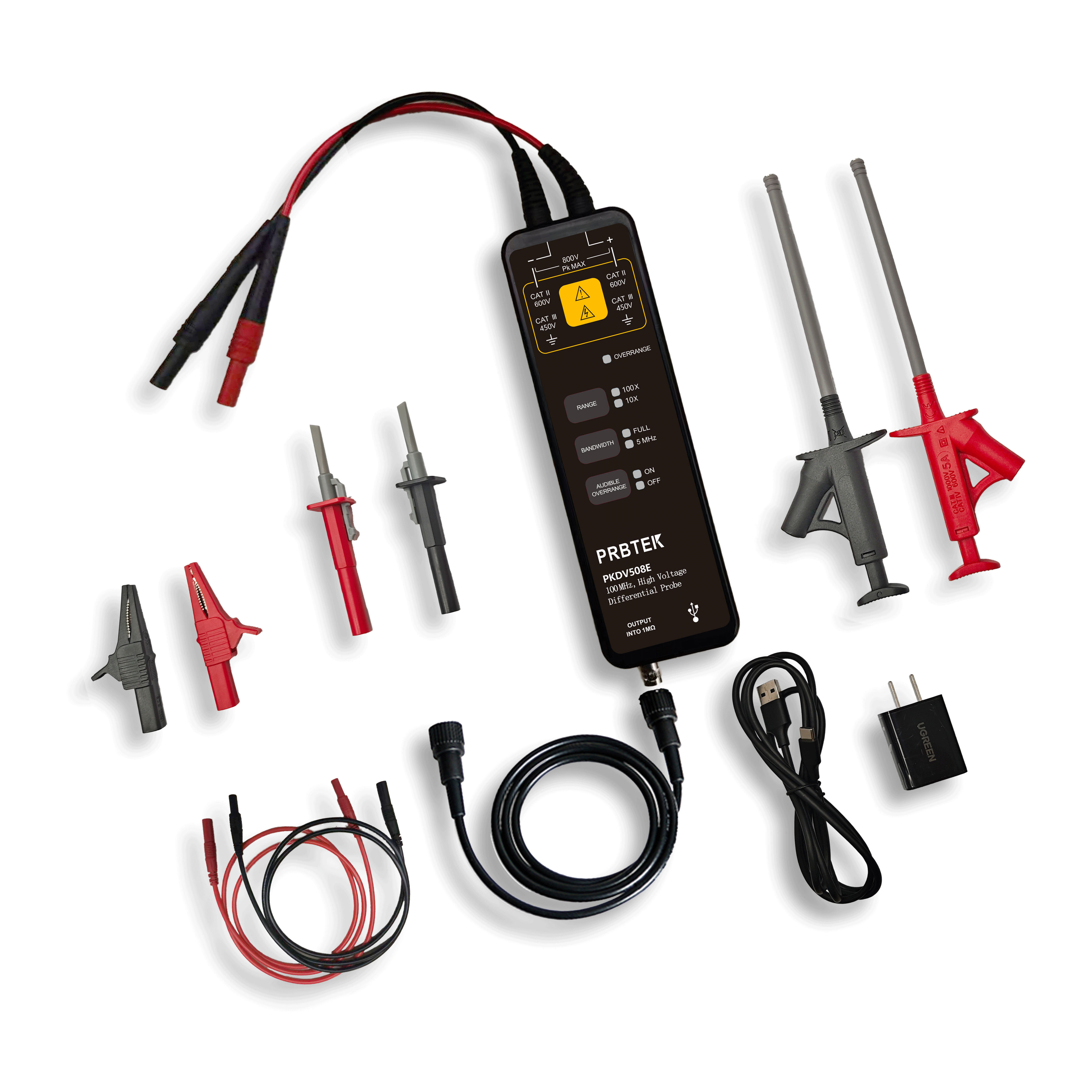

　　适配高频高压测量：PKDV508E 高压差分探头峰值电压达 ±800V，100MHz 的带宽可精准捕捉变频器输出 PWM 波的快速变化，在 IGBT 开关过程中，能清晰呈现电压上升沿、下降沿及振荡波形，帮助工程师分析功率器件开关损耗、电压应力等关键参数。

　　高效抑制干扰：探头采用优化的差分放大电路设计，具备出色的共模抑制能力，在变频器复杂电磁环境下，有效过滤共模噪声干扰，确保测量到的信号真实可靠，为电路性能评估提供准确数据支持。

　　灵活参数设置：10X 和 100X 两种衰减比设置，使探头可根据变频器不同测试节点的电压幅值灵活调整，无论是测量高压直流母线电压，还是检测驱动电路的低压控制信号，都能实现高精度测量，提升测试效率。

　　四、应用效果

　　优化电路设计：借助 PKDV508E 探头获取的精确信号波形，工程师发现变频器输出 PWM 波存在严重过冲现象，通过分析测量数据，优化缓冲电路参数和驱动信号时序，将过冲幅值降低 30%，有效提升了功率模块的可靠性和使用寿命。

　　提升产品性能：在不同负载和输入电压条件测试中，探头稳定、准确的测量数据助力工程师深入分析变频器输出特性，调整控制算法和参数，使变频器的调速精度提高至 0.1%，过载能力提升 20%，整体性能达到行业领先水平。

　　加速研发进程：PKDV508E 探头操作便捷、参数调整灵活，减少了测试准备时间，且测量数据准确可靠，避免了因信号测量误差导致的重复调试，使项目研发周期缩短约 20%，提前完成新产品开发与上市。

　　五、总结

　　在此次变频器研发项目中，PRBTEK 高压差分探头 PKDV508E(经济型)凭借其高压耐受、高频信号捕捉、强抗干扰及灵活适配等优势，成功解决了项目中的测量难题，为产品研发提供了关键技术支持，保障了新一代变频器的高性能和高质量。该案例充分证明 PKDV508E 探头在电力电子设备研发领域的实用价值，也为同类产品的研发测试提供了典型范例和参考经验。
