高压差分探头在开关电源测试中的应用

一、实验名称

高压差分探头在LLC谐振变换器开关波形测试中的应用

二、实验方向

高压开关电源的浮地测量与波形分 析，重点验证探头在高频、高压、强电磁干扰环境下的信号保真度与共模抑制能力。

三、实验设备

本实验使用普科科技PKDV5163高压差分探头一套，带宽350MHz，上升时间≤1ns，最大差分电压±1600V，共模抑制比DC~100kHz时大于60dB。

配套示波器为Keysight DSOX3054G，500MHz带宽。

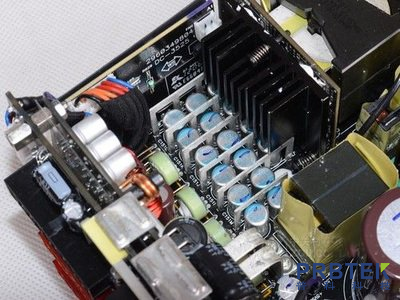

被测设备为1200W LLC谐振开关电源样机，输入800V，开关频率200kHz。

四、实验内容

测量功率MOSFET的漏源极电压波形，评估开关损耗与ZVS状态；测量变压器原副边差分电压，验证谐振腔特性；验证探头在强共模干扰下的信号还原能力及浮地测量安全性。

五、实验过程

将探头BNC端接入示波器CH1，设置1MΩ输入阻抗。短接差分输入端，按下一键调零完成校准。红色测试钩接MOSFET漏极，黑色接源极，测量Vds波形。随后将探头跨接至变压器原边两端，观测谐振电压。观测低频纹波时开启5MHz带宽限制。

六、实验结果

350MHz带宽完整捕捉了MOSFET开关瞬间的振铃波形，清晰呈现频率与幅度细节，为优化RC吸收回路提供了依据。大于60dB的共模抑制比有效滤除800V母线下的干扰信号，Vds波形基线平稳无毛刺。探头浮地设计彻底消除了短路风险，操作安全便捷。

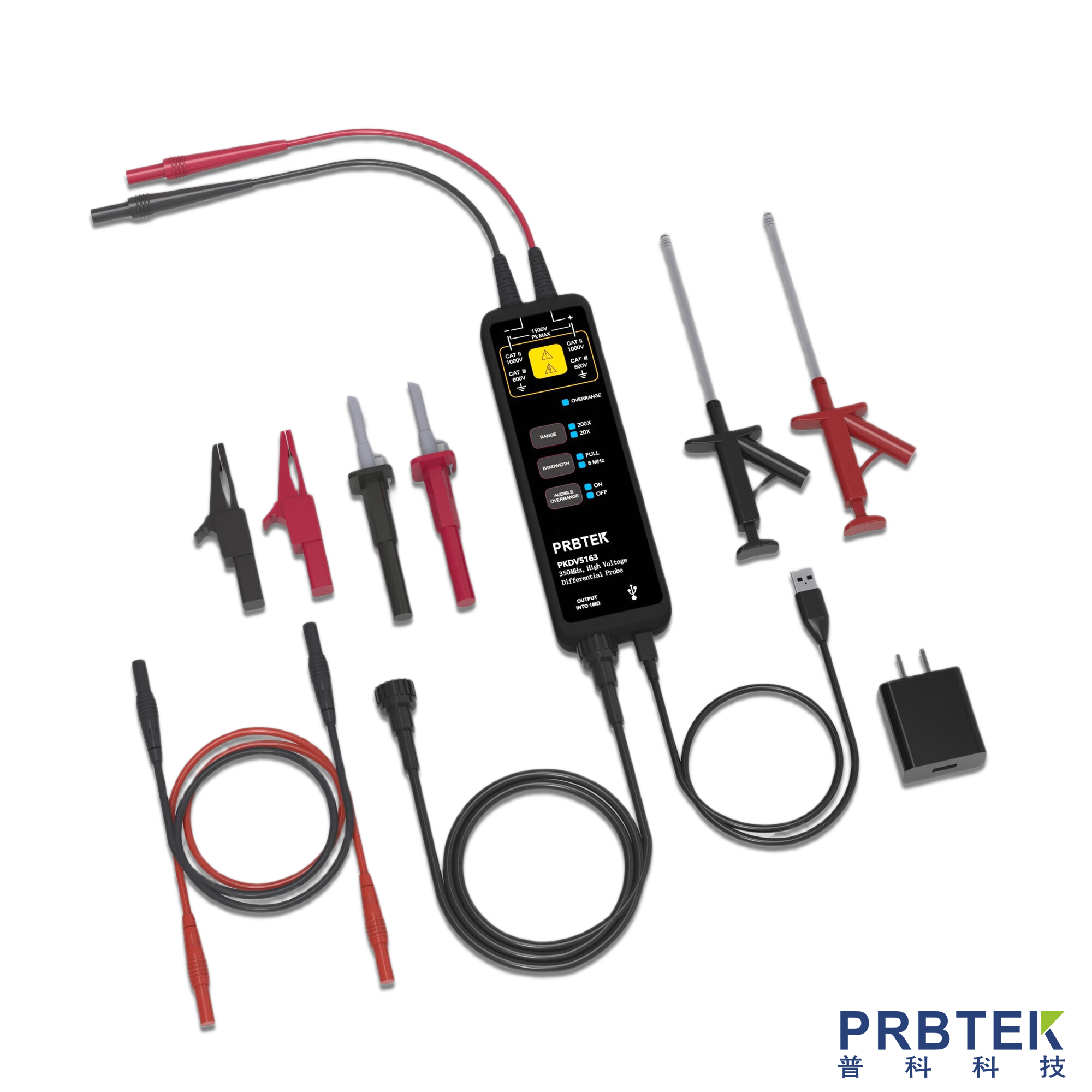

七、探头参数指标

PKDV5163主要参数：带宽350MHz，上升时间≤1ns，最大差分电压±1600V，共模抑制比>60dB（DC~100kHz），差分输入电容2pF/2.5pF，USB供电，支持一键调零、过载报警及5MHz带宽限制。
