一文读懂脉冲电流互感器

属于无源磁芯式宽带电流传感器，基于法拉第电磁感应，只对电流变化量响应，专门测量瞬态脉冲、高频冲击电流，直接输出电压信号，标准 50Ω 阻抗，BNC 接口直连示波器。

核心公式：一次导体穿过磁环，

⚠️ 不能测量直流稳态电流！恒定直流磁场不变，输出 = 0

和普通工频 CT 最大区别

1.普通电力 CT：目标 50/60Hz 工频，注重稳态精度；带宽窄、上升沿慢，不适合快速脉冲；

2.脉冲电流互感器：宽频、快上升沿（ns 级），优化瞬态波形保真；用于实验室测试，不适合长期连续交流大电流。

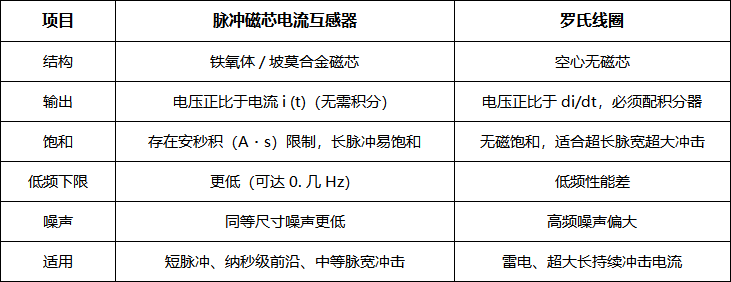

和罗氏线圈直观对比

二、关键核心参数

1.灵敏度（变比）

格式：例如 1V/10A、0.1V/A；示波器读数 ÷ 灵敏度 = 实际一次电流

2.上升时间（10%~90%）

决定捕捉电流陡沿 di/dt 能力；开关器件、脉冲放电优先选≤50ns型号

3.带宽（3dB）

低频截止频率 高频截止；低频下限决定最大可测脉冲宽度

4.安秒积 IT（A・s，最重要指标）

脉冲峰值电流 × 脉冲持续时间 不能超过标称 IT！超限 → 磁芯饱和 → 波形顶部跌落（顶降）、失真

5.最大峰值电流 / 持续有效值

脉冲允许极高峰值，但连续平均电流很小，不可长期通电发热

6.输出阻抗：标准50Ω

✅ 示波器必须设置50Ω 输入阻抗匹配；用 1MΩ 会严重波形畸变！

顶降（Droop）：低频特性决定，脉冲越宽，电压缓慢下跌；低频截止越低，顶降越小。

三、优缺点

✅ 优点

无源、无需供电；

高低压电气隔离，非接触测量；

输出信号直接正比电流，不需要积分器，使用简单；

同等带宽下信噪比优于罗氏线圈；

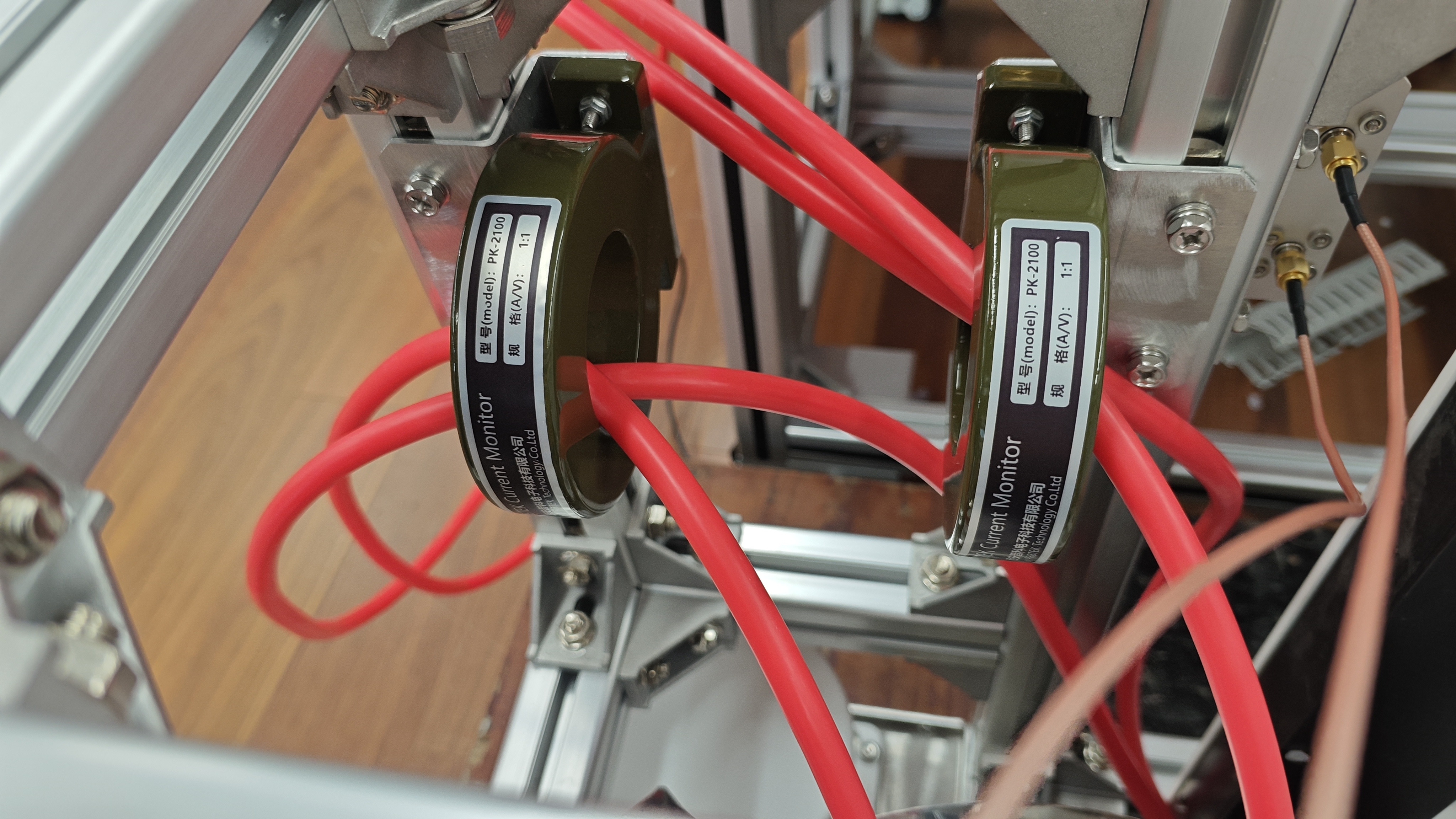

安装简便，导线直接穿过磁环中心。

❌ 局限

无法测直流；

存在磁饱和，受安秒积限制；

磁芯有体积，无法像柔性罗氏线圈弯曲；

不适合持续大功率工频长期监测。

四、典型应用场景

功率半导体双脉冲测试（SiC/GaN/IGBT 开通关断电流）

电容脉冲放电、Marx 发生器、脉冲功率实验

ESD 冲击、浪涌、雷电模拟试验

电磁兼容 EMI 瞬态电流采集

加速器束流、等离子体脉冲电流检测

开关电源、脉冲源瞬时电流观测

五、使用注意事项

1.阻抗匹配重中之重

互感器 50Ω 输出 → 示波器通道设置 50Ω；线缆使用 50Ω 同轴电缆；

2.导线尽量居中穿过磁环，偏心会降低线性、引入误差；

3.不要叠加直流偏置电流！直流分量会预磁化磁芯，大幅降低可用安秒积；

4.预估脉冲宽度与峰值，核算，防止饱和失真；

5.接地：同轴电缆外壳可靠接地，减少空间电磁干扰；高压场景建议双层屏蔽型号；

6.开口式互感器（分体磁芯）带宽、线性普遍弱于闭环一体式。
