脉冲电流互感器测量出现负电流：现象剖析、原理辨析与工程排查指南

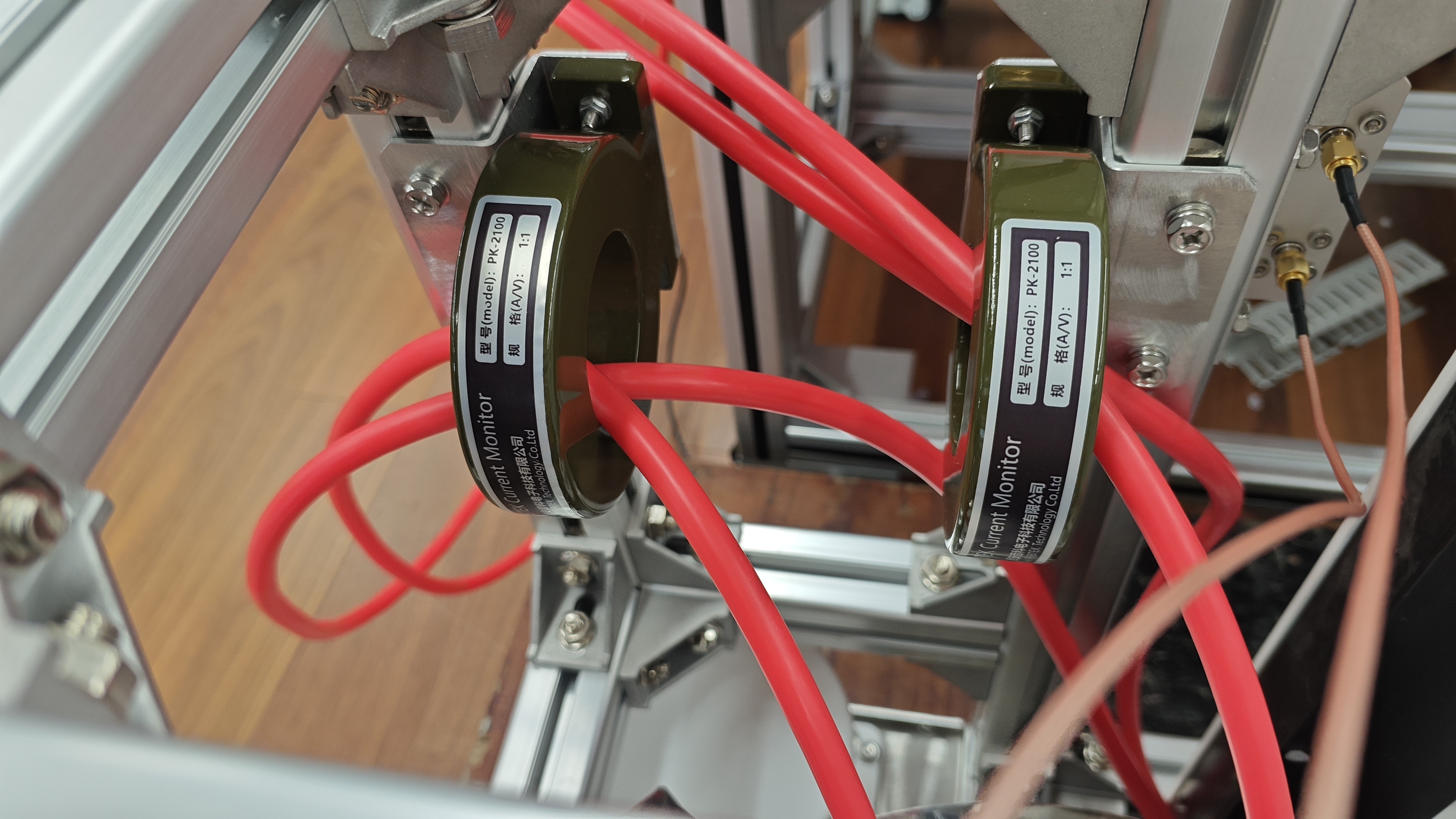

一、基础认知：无源脉冲电流互感器极性标识的常见陷阱

无源穿芯电流互感器依靠电磁感应原理工作，无法测量恒定直流，仅能响应交变电流与脉冲电流。绝大多数测量极性混淆问题，根源在于：传感器壳体印刷的流向箭头，行业内没有统一标准。两种主流标识逻辑长期并存：

1.箭头代表电子流动方向；

2.箭头代表工程常规正电荷电流方向。

教科书定义的电流方向为正电荷移动方向，与电子运动方向恰好相反。一旦传感器箭头采用第一种标注方式，直接按照原理图电流走向穿线，感应输出电压相位天然反转，最终换算得到负电流。这是极易被忽视的底层矛盾：不能直接用电路理论中的电流定义，默认匹配传感器标识箭头。同时必须牢记核心使用准则：测量时仅允许单根载流导体穿过磁环。若将供电进线与回流线同时穿过互感器，往返电流产生的磁场相互抵消，信号幅值大幅衰减，还会引发相位紊乱、读数随机正负。

二、测量显示负电流的五大核心成因

1. 导线穿向与互感器标定极性相反（最高发场景）

导体穿过磁环的方向直接决定感应电动势相位。简易判定方法：保持电路工作状态不变，将被测导线反向穿过互感器孔径。

波形整体上下翻转，电流正负同步切换：属于纯粹极性匹配问题，传感器硬件无故障；

解决方案：调整导线穿向；若现场布线无法改动，可启用示波器通道反相功能修正显示。

重要提醒：使用示波器反相仅改变波形显示形态，撰写测试报告时必须备注该处理操作，防止后续人员误读原始相位信息。

2. 示波器通道参数配置引入人为相位反转

很多负读数并非回路真实电流反向，而是仪器参数设置造成的测量假象：

通道波形反相（Invert）误开启

通道开启反相功能后，所有采集波形相位颠倒，正向电流直接输出负值，排查时优先关闭该选项。

输入阻抗不匹配

多数无源脉冲互感器内部集成终端电阻，要求示波器设置为高阻输入模式。若错误切换至 50Ω 阻抗，会造成阻抗并联分压，不仅幅值失真，还容易带来基线偏移，诱发读数符号异常。

耦合方式选择不当

无源互感器普遍存在低频截止特性，长时间单向脉冲测量优先选用交流耦合抑制漂移；直流耦合模式下，基线漂移分量叠加在信号上，容易让波形整体偏向负区间。

3. 回路真实电流流向与前期预判不一致

切勿简单将负电流等同于测量错误。在电力电子回路中，电流方向会随工作阶段动态改变：功率器件续流阶段、电容反向放电、缓冲吸收回路、LC 振荡回路、双向脉冲工况下，出现反向电流属于电路正常工作状态。区分技巧：翻转导线穿向，电流正负同步翻转，且波形形状无畸变，说明负值反映真实电流方向，并非测量故障。

4. 单向脉冲工况下磁芯磁通累积，产生基线漂移（磁下垂效应）

无源互感器依靠交变磁场感应信号，无法平衡单向持续磁通。长时间施加单向脉冲时，磁芯内部磁通不断累积，产生典型的脉冲平顶下垂现象。直观表现：脉冲波形平顶持续倾斜，基线缓慢偏移，波形整体落入负区间，平均值读数持续为负。常见于单次浪涌脉冲、长时间单向驱动测试场景。优化手段：

合理控制脉冲持续时长，预留足够间隔供磁芯磁通自然复位；

超大单向脉冲测量可增加偏置绕组抵消累积磁通；

避免连续施加大幅值单向脉冲。

区分要点：单纯极性反转，波形整体平移、轮廓不变；磁通堆积带来的漂移会伴随波形畸变、平顶倾斜。

5. 接地不良、电磁干扰引发零点偏移

同轴 BNC 线缆接触松动、测试系统多点接地、被测母线附近强电磁场干扰，会引入额外直流偏移量叠加在感应信号上，造成零点漂移，形成虚假负电流。优化方案：选用高品质同轴信号线，缩短测试地线，采用单点接地方式布置测试系统，远离变频器、接触器等强干扰源。

三、横向延伸：不同类型电流传感器极性逻辑差异

不同原理电流探头极性规则不互通，不能直接套用使用经验：

1.无源脉冲电流互感器：箭头标识无统一国标，两种标注方式并存，首次使用建议通电标定相位；

2.有源霍尔电流探头：行业极性标识规范相对统一，大多遵循常规正电荷电流方向，极性混淆问题较少；

3.罗氏线圈：空心线圈依靠法拉第电磁感应，极性由线圈绕制工艺决定，不同厂商相位规则各不相同。

测试人员最容易踩坑的误区：习惯霍尔探头的使用逻辑，直接照搬操作方式应用于无源互感器，从而持续出现相位反转问题。

四、标准化快速排查流程

1.空载基线校验：断开被测回路电流，观察示波器基线。基线平直无漂移，排除示波器零点故障；

2.极性验证试验：导线反向穿过互感器，观察电流正负是否翻转；翻转则判定为极性匹配问题；

3.复核示波器参数：确认阻抗匹配、关闭通道反相、根据信号特征选择合适耦合方式；

4.接线检查：确认仅有单根载流导线穿过磁环，进出线缆分开布置，禁止往返导线同环穿过；

5.波形特征分析：

波形形态完好，仅正负颠倒 → 调整穿线方向；

脉冲平顶倾斜、基线持续漂移 → 磁通堆积、磁下垂问题；

波形毛刺多、噪声剧烈 → 接地缺陷与电磁干扰。

五、工程应用避坑总结

1.测试平台前期规划

搭建测试工装时预留导线调整空间；布线无法改动时，可借助示波器反相功能临时修正显示，但原始采集数据务必保留，清晰标注波形处理方式。

2.数据解读原则

电流正负代表电荷流动方向，直接关系功率流向、器件损耗分析，不可简单把负值判定为测量失效，随意舍弃相位信息。

3.明晰传感器测量边界

无源脉冲互感器擅长瞬态交变信号采集，持续单向大脉冲场景，必须重视磁下垂带来的测量误差，不可直接采信波形平均数值。

4.测试文档规范化

记录测试条件时，同步标注导线穿线方向、互感器箭头相对位置、示波器阻抗、耦合设置、是否启用波形反相，保障测试结果具备可复现性。

结语

无源脉冲电流互感器测出负电流，绝大多数场景并非传感器硬件损坏，而是极性定义认知偏差、仪器设置不规范、对回路电流流向预判失误三者之一。能够快速区分 “测量假象产生的负电流” 与 “电路真实反向电流”，是电力电子瞬态测试的基础能力。进一步延伸至所有穿芯式感应类电流传感器测量：遇到读数相位异常时，优先理清标识定义、校验仪器匹配条件，最后再判断器件故障。从电磁基本原理区分测量假象与设备真实工况，才能避免根据错误测试数据得出失真结论。
