示波器探头何时用接地弹簧，何时用接地线？

一、先搞懂核心原理：环路面积与寄生电感

示波器测量本质是采集信号针尖与参考地之间的电压差。信号探针、接地导线共同围成一个闭合环路。

长鳄鱼夹接地线

标准地线长度约 10~15cm，存在显著寄生电感（约 10nH/cm）。

环路面积大，相当于环形天线，极易拾取空间电磁干扰（开关电源辐射、50Hz 工频噪声）；

地线电感与探头输入电容构成 LC 谐振回路；遇到快速边沿信号，会激发谐振，产生虚假振铃、过冲；

高频下地线阻抗急剧上升，抬高参考地电位，造成波形失真、带宽下降。

接地弹簧（接地环）

直接安装在探头前端屏蔽环上，接地路径仅几毫米。

最大限度缩小测量环路，寄生电感大幅降低；

抑制辐射噪声耦合，消除大部分地线带来的谐振伪影；

最大限度发挥示波器与探头标称带宽，还原信号真实形态。

关键分界线参考（通用无源 10:1 探头）：

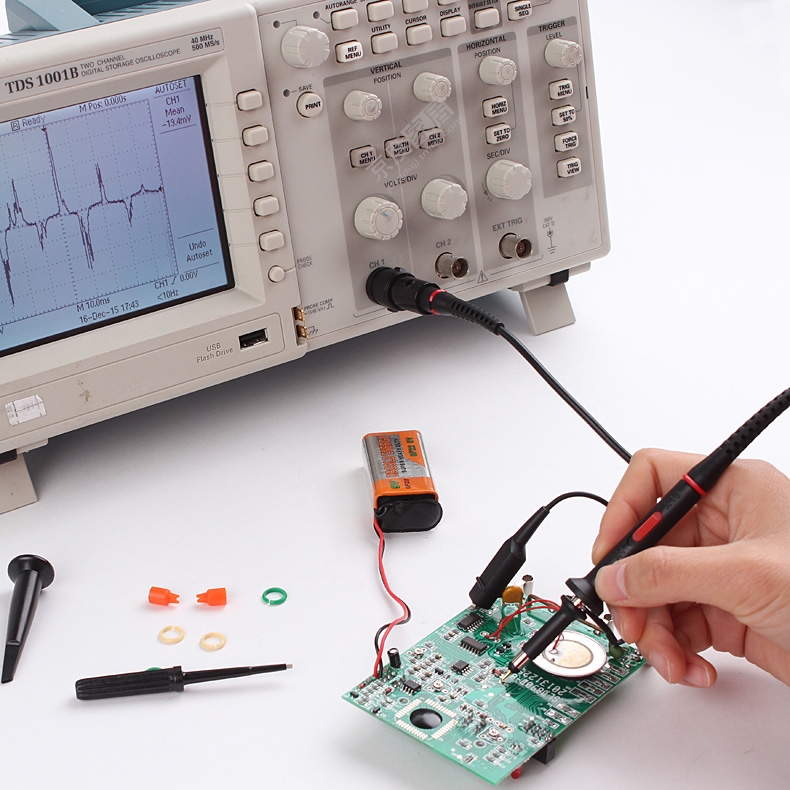

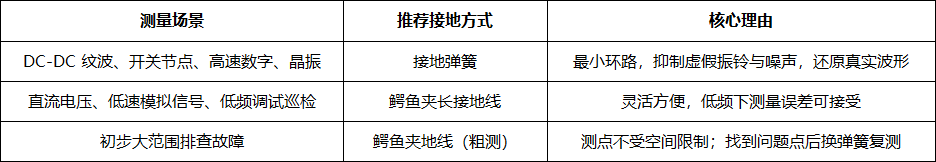

信号主频＞10MHz / 信号边沿陡峭（高速数字、开关节点、电源纹波）→优先接地弹簧；

直流、低频慢信号、远距离测点、快速粗略调试 →可使用鳄鱼夹接地线。

二、什么时候必须使用接地弹簧？

凡是追求波形真实性、需要观测高频分量、边沿细节、小幅度噪声的场景，一律使用接地弹簧。

1. 电源纹波测试（DC-DC、LDO 输出纹波）

这是最典型场景。很多人用长地线测出几十毫伏纹波，更换接地弹簧后纹波立刻降到规格书标准值。长地线拾取的高频干扰会叠加在真实纹波上，造成严重误判。✅操作要点：探头针尖接触输出电容正极，接地弹簧紧贴电容就近地焊盘，做到信号点与接地点几乎相邻。

2. 高速数字信号测量

时钟信号、SPI、CAN、LVCMOS、MCU 高速 IO，上升 / 下降时间 ns 级别。信号包含丰富高频谐波，长地线极易激发 LC 谐振，方波出现异常振铃、毛刺，误判为信号完整性问题。

3. 开关电源功率节点观测

MOS 管漏极、开关节点波形，dv/dt 极高。长地线带来的虚假振荡非常普遍，不少工程师误以为是 PCB 布局缺陷，反复改板，仅仅更换接地方式就能消除大部分伪振铃。

4. 晶振、PLL 振荡波形测量

晶振属于高频小信号，对外界干扰极其敏感。长地线引入噪声会导致波形畸变，甚至观测不到稳定振荡波形。

5. 需要使用示波器满带宽测量

探头出厂带宽指标，是在极小接地环路条件校准得出。使用长接地线，实际有效带宽会大幅缩水。当你需要充分利用示波器带宽分析高频细节时，必须使用接地弹簧。

接地弹簧使用限制

接地弹簧接触距离很短，要求信号测点旁边必须有就近接地焊盘 / 过孔；如果测试点周围无相邻地，弹簧无法同时接触信号与地，只能改用其他方案。同时弹簧接触面积小，不适合大电流回流路径。

三、什么时候可以使用鳄鱼夹长接地线？

长接地线最大优势：灵活、探测距离远、夹持方便。仅适合低频、对高频噪声不敏感、定性观测场景。

1. 直流电平、缓慢变化信号测量

电源静态电压、传感器缓变模拟信号、电池电压。信号频率接近直流，地线寄生电感几乎不起作用，谐振条件无法满足，长地线带来的误差可以忽略。

2. 低频模拟信号（＜1MHz）

工频信号、音频信号、低速模拟采集信号。频率低，地线天线效应微弱，波形不会出现明显畸变，适合快速排查通断、电压范围。

3. 远距离测点、大范围排查故障

调试阶段快速巡检电路板多处点位，测点附近没有就近接地焊盘，无法安放接地弹簧。可以把鳄鱼夹固定在整块板子的公共大地焊盘，快速多点测量，做初步定性判断。

重要提醒：远距离粗测只能用于初步排查，一旦发现异常波形，务必移动探头到测点附近，更换接地弹簧复测，区分是真实噪声还是测量引入的干扰。

4. 观测 50Hz 工频干扰、漏电检测

查找电路板上感应工频噪声来源，利用长地线更大的环路，更容易捕捉空间 50Hz 干扰，方便定位辐射源。

四、容易踩坑的误区澄清

误区 1：带宽低的示波器无所谓，可以一直用长地线

错误。哪怕 100MHz 示波器，测量开关电源、高速数字信号时，陡峭边沿包含大量高频分量，依然会产生虚假振铃。

误区 2：接地弹簧万能，任何场景都能用

错误。测试点周边没有就近 GND 焊盘时，强行使用弹簧无法可靠接地；部分大电压、高压测试场景，狭小空间需要预留安全距离，长地线更容易实现隔离。

误区 3：只要地线短，不用弹簧也一样

把鳄鱼夹地线剪短确实能改善，但依然不如接地弹簧。弹簧直接连接探头前端屏蔽环，屏蔽连续性更好，环路面积比截断的短线更小。

五、总结一套落地使用规范

最简工作流程建议

正式定量测试、记录波形、验证器件规格 → 优先接地弹簧；

上电初步巡检、快速判断电平有无、信号有无 → 鳄鱼夹长地线；

长地线测出异常毛刺、振荡时，第一时间切换接地弹簧，区分噪声来源。

测量的首要原则：先保证测量方法不会引入额外干扰，再去分析波形。接地弹簧与长地线不是二选一的爱好，而是根据信号频率、测量目标选择的标准工程方法。
