示波器探头衰减比的实际意义

在开关电源研发、马达驱动调试、变频器检修、新能源设备测试等工业场景中，衰减比是示波器高压差分探头、高频电流探头的核心参数，直接决定测量精度、设备安全与波形可靠性。本文结合PRBTEK普科PKC8030L高频电流探头、PKDV508E高压差分探头参数，结合实际工况简析探头衰减比定义、核心价值与实操要点，全文贴合工程实测需求。

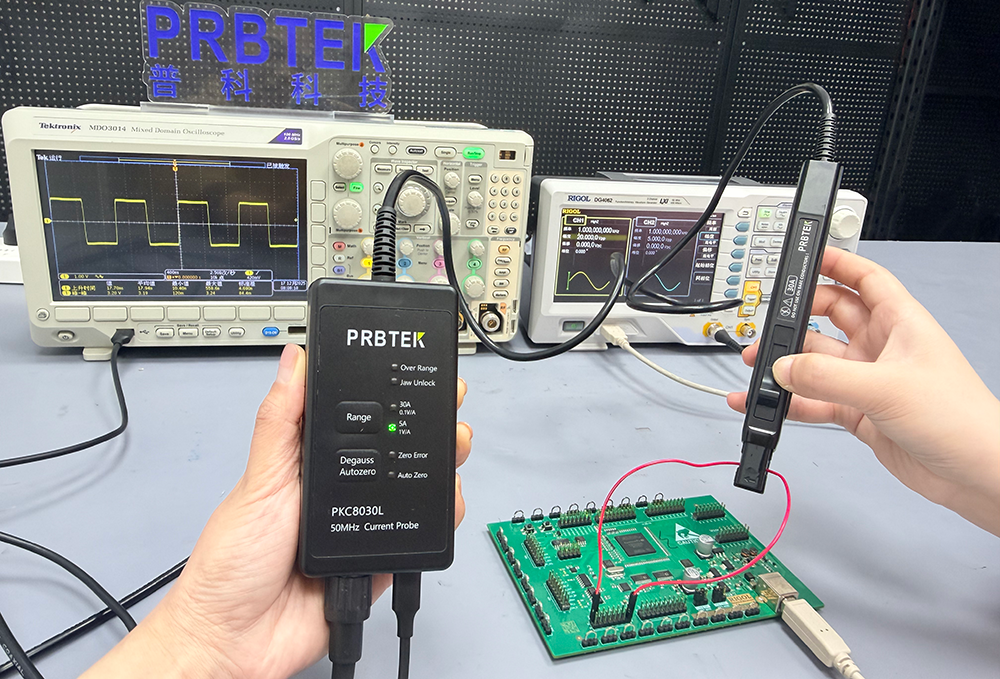

探头衰减比是被测原始电信号传输至示波器的幅值压缩比例，电压探头常用不同倍数档位，电流探头依托衰减完成量程划分。例如PKDV508E差分探头搭载10X、100X双衰减档位，PKC8030L电流探头5A量程为1X衰减、30A量程为10X衰减，且示波器通道参数必须与探头衰减比匹配，否则数据、波形全部失真。

衰减比实用工程意义：

1. 拓宽测量量程，PKDV508E切换100X衰减后，差分量程从±80V提升至±800Vpk，适配高压母线测试；PKC8030L依靠衰减切换兼顾小电流精密采样与30A大电流测量。

2. 防护硬件设备，高衰减档位匹配安规耐压标准，可缓冲浪涌冲击，避免探头磁芯击穿、示波器端口烧毁。

3. 弱化负载干扰，衰减倍率越高输入阻抗越大，减少探头对被测电路工况的拉扯。

4. 锁定测量精度，两款探头依托专属补偿电路，不同衰减档位均可维持标称精度，保障高频信号、共模干扰抑制性能。

结合实际应用场景选型：1X档位适配LED照明、控制电路板微弱电流精细检测；10X为电源调试、小型电机驱动通用测试档位；100X专用于变频器母线、新能源充电桩高压强干扰场景。只切换探头档位、不改示波器参数，以及超衰减量程过载测试，极易引发探头调零报错、磁芯饱和、波形削波等故障。

衰减比不只是信号缩放参数，更是兼顾量程、安全、精度、阻抗匹配的核心设计。合理匹配探头衰减比与示波器参数，适配电源、工控、新能源各类测试场景，既能提升测试准确性，也能延长探头与仪器使用寿命，适配工业功率电子常态化测试工作。
