示波器探头衰减比与通道衰减配比原理及正确设置指南

在电力电子、新能源、工控维修与研发测试中，示波器搭配无源探头、高压差分探头使用是最基础的测试操作，但探头衰减档位与示波器通道衰减比设置不匹配，是新手乃至资深工程师最容易犯的低级错误。轻则电压幅值读数严重偏差、波形幅值失真，重则误判电路工作状态、导致参数调试出错，甚至误判高压电路电压等级引发安全隐患。本文详细讲解探头衰减原理、与示波器通道的对应逻辑、不匹配危害以及规范设置与使用方法。

一、什么是探头衰减比？

示波器常用无源电压探头自带档位切换，主流分为1X（1:1）、10X（10:1），工业高压场景还有 100X、50X、1000X 差分高压探头。

衰减比含义：

1X（1:1）：信号无衰减，被测电压几乎原样送入示波器通道，探头不做分压处理，带宽受限、耐压低，仅适合低压低频小信号测量。

10X（10:1）：探头内部电阻电容分压网络，把被测信号衰减 10 倍后送入示波器输入端。

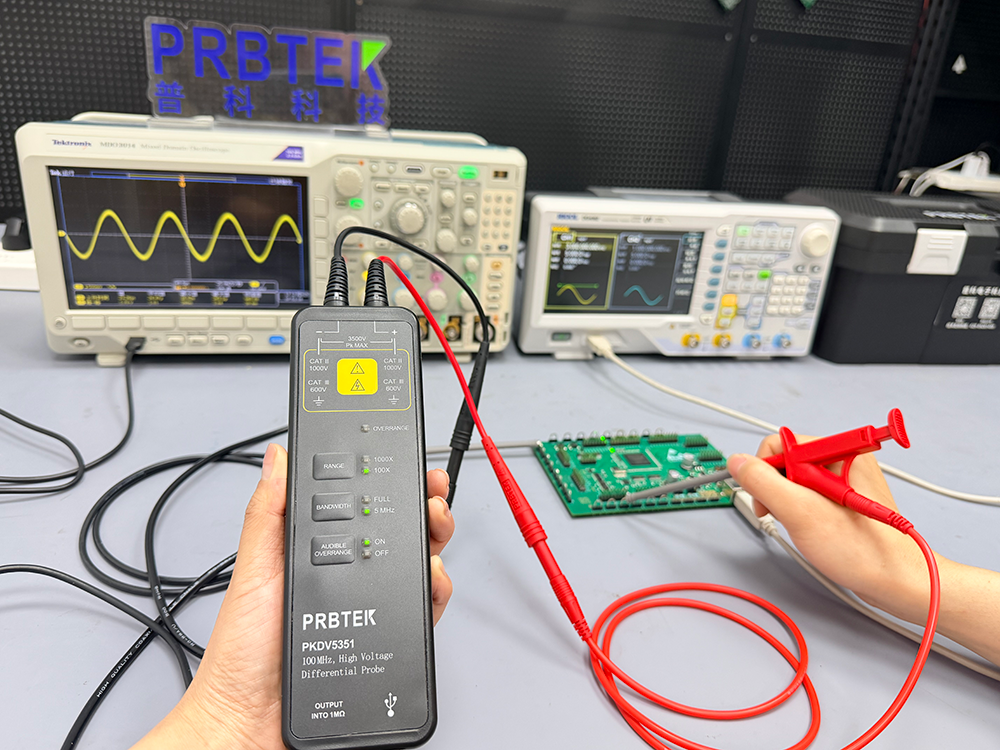

更高倍率 100X/1000X：针对高压母线、逆变电路、800V 新能源平台、光伏储能逆变器等高电压场景，通过大幅度分压降低送入示波器的信号幅值，保护示波器输入电路，同时提升共模抑制能力。

简单理解：衰减比就是探头把原始电压缩小的倍数。

二、示波器通道衰减比的作用

示波器通道菜单里的「探头衰减 / 比例设置」，并不是对信号做硬件放大或衰减，而是软件刻度补偿。

工作逻辑：示波器内部会根据你设置的通道衰减倍数，对采集到的波形幅值做反向换算。举例：10X 探头把 10V 信号变成 1V 送入示波器，示波器通道设为 10X 时，仪器自动做 1×10 换算，屏幕直接显示真实 10V 电压值。

核心关键：探头实际物理衰减倍数 = 示波器通道设置衰减倍数，波形幅值、电压读数、光标测量值才会完全准确。

三、探头与通道衰减比例标准对应关系

这是日常测试必须严格遵守的配比规则，无例外：

1.探头拨至 1X→ 示波器通道必须设 1X

2.探头拨至 10X→ 示波器通道必须设 10X

3.固定倍率无源高压探头 100X→ 通道设 100X

4.差分高压探头 50:1、200:1、1000:1 → 通道严格对应设置相同倍率

严禁随意混搭档位，这是测量失真的根源。

四、配比不匹配带来的实测误差与危害

1. 探头 10X、通道误设 1X

探头把信号衰减 10 倍送入示波器，示波器却不做补偿换算。真实 10V 信号，屏幕只显示 1V，测量值偏小 10 倍。调试开关电源、IGBT 驱动、SiC 器件波形时，会严重低估电压应力，误判器件余量，埋下烧毁风险。

2. 探头 1X、通道误设 10X

信号无衰减送入示波器，仪器强行放大 10 倍换算。真实 1V 信号，屏幕显示 10V，测量值虚高 10 倍。容易误判电路过压、误导参数调试，高压场景下还会误以为电压超标，造成不必要的故障排查浪费。

3. 高压探头倍率错乱

1000X 高压差分探头，通道只设 10X，幅值误差高达百倍，新能源充电桩、BMS 绝缘监测、电机母线高压测量完全失去参考意义，存在极大安全误判风险。

五、10X 探头相比 1X 的核心优势

很多人习惯随手用 1X 档位，忽略 10X 的必要性，其实常规测试优先推荐 10X 档位：

1.输入阻抗更高：减小对被测电路的负载效应，不会拉低节点电压、不干扰弱信号电路工作。

2.带宽更高：10X 探头补偿后高频响应更好，适合测开关波形、谐振波形、高速脉冲信号。

3.耐压更高：可承受更高共模电压和峰值电压，适合工业电力电子场景。

4.抗干扰能力更强：分压结构抑制空间电磁干扰，波形噪声更小、更干净。

仅在毫伏级微弱低频小信号测量时，才建议使用 1X 档位。

六、规范设置与校准操作步骤

1.确认探头物理档位查看探头侧面拨动开关，确认是 1X 还是 10X；固定倍率高压探头查看机身标识倍率。

2.同步设置示波器通道进入对应通道设置界面，找到「探头」「衰减比」「Probe」选项，设置和探头完全一致的倍率。

3.必做探头补偿校准10X 探头首次使用、更换通道、环境温度变化后，需接示波器机身校准方波输出，调节探头补偿电容，使方波顶部平整无过冲、无圆角，保证高频测量精度。

4.高压探头严格匹配使用差分高压探头时，不仅要倍率对应，还要注意接地方式、共模电压限制，严禁倍率错配后直接测量高压。

七、总结

示波器测量的基础核心就是探头衰减比与通道衰减比一一对应。探头负责硬件分压衰减，示波器通道负责软件幅值补偿，只有二者倍率完全一致，才能得到真实准确的波形、电压数值和时序参数。

日常测试养成习惯：开机先看探头档位，再设通道衰减比，高频测量必做补偿校准，既能避免幅值测量十倍级误差，又能保护示波器和被测电路，提升研发、调试、维修的测试可靠性。
