同轴、双轴、三轴电缆的分类逻辑与应用解析

在电子通信、射频传输、精密测量等领域，电缆作为信号传输的“血管”，其性能直接决定了数据传递的稳定性与准确性。其中，同轴电缆、双轴电缆、三轴电缆凭借各自独特的结构设计，成为高频、强干扰环境下的核心选择。很多人对这三类电缆的区分感到困惑，实则它们的分类逻辑清晰而明确——核心依据是电缆内部导体芯线的数量、屏蔽层的层数及绝缘隔离结构，本质是通过优化信号线、地线与屏蔽层的组合形式，适配不同场景下的信号传输需求。这种分类并非随意划分，而是工程技术人员根据信号特性、干扰环境、传输距离等因素，经过长期实践优化形成的科学体系。

要理解三者的分类逻辑，首先需明确电缆传输的核心痛点：高频信号在传输过程中易受外界电磁干扰（EMI/RFI），同时自身也可能产生信号泄漏，影响周边设备正常工作；不同信号类型（如单端信号、差分信号）对传输载体的结构要求也截然不同。因此，芯线数量决定了信号传输的方式，屏蔽层层数与隔离方式则决定了抗干扰能力，二者的组合构成了三类电缆的核心差异，也成为其分类的根本标准。

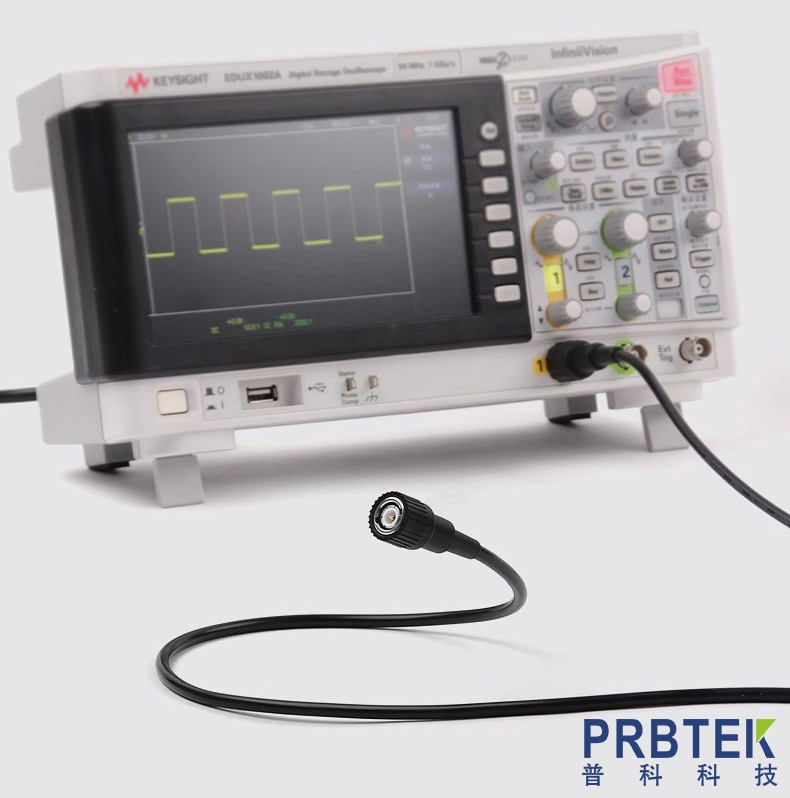

同轴电缆：单芯单屏蔽的“基础款”，兼顾实用与高效

同轴电缆（又称单轴电缆）是三类电缆中最基础、应用最广泛的一种，其分类定位源于“单芯信号+单层屏蔽”的核心结构。典型的同轴电缆由四层结构组成：中心是一根实心或多股绞合的导体芯线（通常为铜、铜包钢或铝材质），负责传输电信号；芯线外侧包裹着一层绝缘介质（ dielectric insulator ），常见的有泡沫聚乙烯、聚四氟乙烯等，作用是维持芯线与屏蔽层的固定间距，防止短路并保证信号完整性；绝缘层外侧是单层金属屏蔽层，多为编织铜网、铝箔或二者结合，可将信号限定在芯线与屏蔽层之间，阻挡外界干扰，同时作为信号返回路径；最外层是保护护套（如PVC、PE材质），抵御机械磨损、潮湿、紫外线等外界环境影响。

“同轴”之名的由来，正是因为中心芯线与外层屏蔽层共享同一几何轴线，这种结构能让电场和磁场集中在绝缘介质内部，减少信号泄漏和外界干扰，尤其适合高频信号的低损耗传输。作为最早实现标准化应用的电缆类型，同轴电缆的理论早在1880年就由英国物理学家奥利弗·亥维赛德提出并申请专利，其结构设计的科学性历经百年验证。

基于这种结构特点，同轴电缆属于不平衡传输线，主要用于传输单端信号，阻抗通常为50欧姆或75欧姆——50欧姆适用于无线电、数据传输等注重功率处理能力的场景，75欧姆则优化用于电视、视频信号传输，可减少长距离传输时的信号损耗。其应用场景遍布日常生活与工业生产：家庭有线电视、宽带网络布线常用RG6、RG59系列同轴电缆；无线通信基站中，同轴电缆用于连接发射机与天线；监控系统中，它承担着模拟视频信号的传输任务；在业余无线电、射频测试等领域，同轴电缆也是不可或缺的基础传输载体。

同轴电缆的优势在于结构简单、成本低廉、兼容性强，能满足大多数中低频、中短距离的信号传输需求；其局限性则在于抗干扰能力有限，单层屏蔽在强电磁环境下难以完全阻隔干扰，且不适合差分信号传输，在高速数据传输场景中逐渐被双轴电缆补充。

双轴电缆：双芯单屏蔽的“升级款”，适配高速差分传输

双轴电缆（又称双芯同轴电缆）的分类，核心是“双芯差分信号+单层公共屏蔽”的结构设计，是为解决高速数据传输中的干扰问题而优化而来。与同轴电缆的单芯结构不同，双轴电缆的内部包含两根对称排列的导体芯线，这两根芯线可采用平行或双绞线形式，外侧共同包裹一层绝缘介质，再覆盖单层金属屏蔽层，最外层为保护护套，整体仍保持同轴结构的对称性。

双轴电缆的核心优势的在于适配差分信号传输——两根芯线分别传输幅度相等、极性相反的信号，在接收端通过差分运算还原原始信号。这种传输方式能有效抵消外界电磁干扰，因为干扰信号会同时作用于两根芯线，相互抵消后不会影响最终信号质量；同时，双芯对称结构减少了信号之间的串扰，大幅提升了信号完整性，尤其适合高频、高速数据传输场景。其阻抗通常为78-124欧姆，其中78欧姆为初级阻抗，可根据应用场景灵活适配。

相较于同轴电缆，双轴电缆的结构更复杂，成本也略高，但抗干扰能力更强，传输速率更高。其应用场景主要集中在对信号稳定性要求严苛的高速数据传输领域：数据中心的服务器机架、交换机之间的高速互连，常用双轴电缆实现10/25/40GbE的直接连接；USB 3.0设备的内部连接、工业控制器的信号传输，也依赖双轴电缆的低延迟、抗干扰特性；在一些精密电子设备的电路板级传输中，双轴电缆还可用于时钟信号传输、信号返回等非差分传输场景。此外，带状双轴电缆（如3M的SL8800系列）可适应超过15GHz的高速应用，可直接焊接到电路板上，适合密集布线场景，进一步拓展了双轴电缆的应用范围。

双轴电缆的局限性在于，其单层屏蔽层仍无法完全隔绝极强的电磁干扰，且两根芯线的对称性要求较高，制作工艺难度大于同轴电缆，因此在强干扰、高精密测量场景中，需依赖更高级别的三轴电缆。

三轴电缆：单芯双屏蔽的“高端款”，极致抗干扰的选择

三轴电缆（又称三同轴电缆）的分类，核心是“单芯信号+双层独立屏蔽”的结构设计，是三类电缆中抗干扰能力最强的一种。其结构在同轴电缆的基础上进行了升级：中心是一根导体芯线，外侧依次包裹第一层绝缘介质、内屏蔽层、第二层绝缘介质、外屏蔽层，最外层为保护护套。与同轴电缆的单层屏蔽不同，三轴电缆的内、外两层屏蔽层相互独立，中间通过绝缘介质隔离，可分别接地且电位独立，形成双重电磁防护屏障，将信号传输的干扰降到最低。

三轴电缆的独特结构使其具备两大核心优势：一是极致的抗干扰能力，内屏蔽层可隔绝外界干扰对中心芯线的影响，外屏蔽层则进一步阻挡外部强电磁信号的渗透，同时防止内部信号泄漏，尤其适合微弱信号、低电流信号的传输；二是灵活的接地设计，内、外屏蔽层可分别接地，内屏蔽层作为信号返回路径，外屏蔽层专门用于屏蔽外界干扰，避免了单屏蔽层接地时可能产生的干扰耦合问题。其阻抗通常为50-75欧姆，75欧姆多用于视频传输场景，50欧姆则适用于精密测试、军事等场景。

由于其卓越的抗干扰性能和信号完整性，三轴电缆的应用场景集中在高精密、强干扰、高可靠性要求的领域：军事领域中，舰载数据总线、雷达系统等设备，处于密集的电磁环境中，三轴电缆可确保数据的稳定传输，保障设备协同工作；广播级摄像机、高清视频传输系统中，三轴电缆可传输高质量视频信号，同时避免外界干扰导致的画面失真；在实验室的低电流测试、精密测量（如示波器探头连接、阻抗测试）中，三轴电缆能准确传输微弱信号，保证测试结果的准确性；此外，在医疗设备、航空航天等对信号纯度要求极高的领域，三轴电缆也发挥着不可替代的作用。

三轴电缆的局限性在于结构复杂、制作成本高、柔韧性较差，且布线难度较大，因此仅在对性能有极致要求的场景中使用，日常民用场景中较少应用，多作为同轴、双轴电缆的补充。

三类电缆的核心差异与分类本质总结

综上，同轴、双轴、三轴电缆的分类，本质是通过调整“芯线数量”和“屏蔽层结构”，实现不同场景下的信号传输优化，三者的核心差异可概括为：

同轴电缆：1根芯线+1层屏蔽，结构简单、成本低，适合单端信号、中低频、中短距离传输，是最基础的高频传输电缆；

双轴电缆：2根芯线+1层屏蔽，适配差分信号，抗干扰能力强，适合高速数据传输，平衡了性能与成本；

三轴电缆：1根芯线+2层独立屏蔽，抗干扰能力极致，适合微弱信号、强干扰环境、高精密测量，是高端场景的专属选择。

从分类逻辑来看，三者的演进的是“抗干扰能力逐步提升、结构逐步复杂、成本逐步增加”的过程，每一种类型的设计都对应着特定的信号需求和环境挑战。随着科技的发展，5G-Advanced、高速数据中心、精密测试等领域对电缆性能的要求不断提高，三类电缆也在不断优化——如同轴电缆的低损耗化、双轴电缆的高频化、三轴电缆的轻量化，进一步拓展了其应用边界。

在实际选型中，明确三者的分类依据和结构差异，是选择合适电缆的关键：普通民用、中低频传输，优先选择同轴电缆；高速数据、差分信号传输，选择双轴电缆；强干扰、高精密、微弱信号传输，选择三轴电缆。理解它们的分类逻辑，不仅能帮助我们准确区分各类电缆，更能深入认识信号传输的核心需求，让电缆更好地服务于各类电子设备和通信系统，为科技发展提供稳定的“信号血脉”。
