高压差分探头PKDV5353在功率MOSFET/IGBT栅极驱动信号测量中的应用

　　一、引言

　　在现代电力电子系统中，功率MOSFET和IGBT作为核心开关器件，其栅极驱动信号的准确测量对系统性能分析和故障诊断至关重要。普科的PKDV5353高压差分探头凭借其300MHz带宽、±3500V最大输入差分电压以及100X/1000X衰减比，成为测量这类高压、高频信号的理想工具。

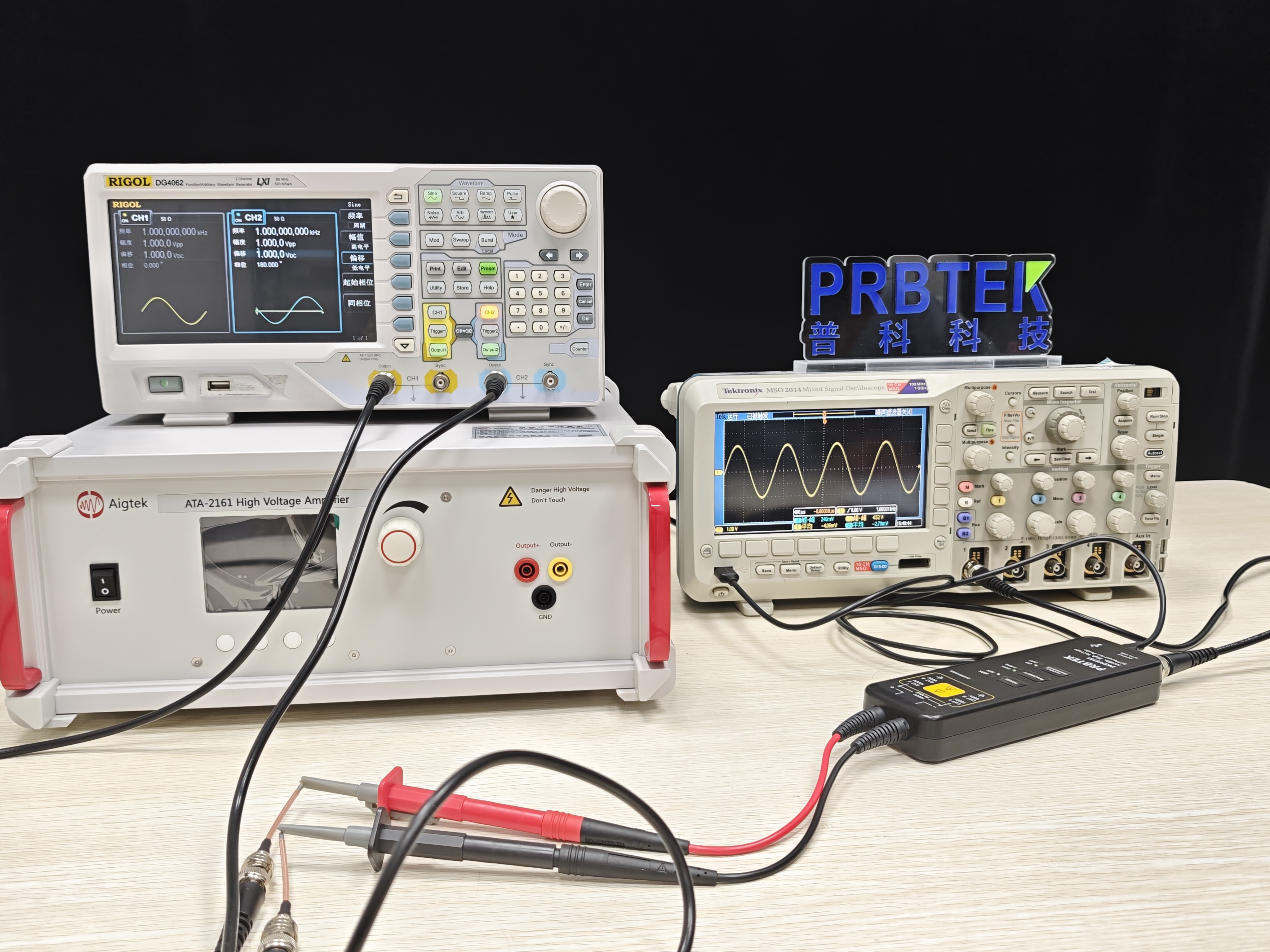

　　二、PKDV5353探头技术特性分析

　　1. 关键参数解析

　　300MHz带宽：能够准确捕捉IGBT/MOSFET开关过程中的高频瞬态信号，包括米勒平台、栅极振荡等关键波形特征

　　±3500V差分电压：直接测量1700V等级IGBT的栅极-发射极电压而无需额外分压

　　100X/1000X衰减比：通过探头前端衰减，将高压信号适配示波器输入范围

　　共模抑制比>60dB@1MHz：有效抑制功率回路中的共模干扰

　　2. 与普通探头的对比优势

　　普通无源探头仅支持单端对地测量，最大电压通常为300V，带宽在100-200MHz范围，且不具备共模抑制能力。相比之下，PKDV5353差分探头支持真差分隔离测量，最大电压可达3500V差分，带宽300MHz，共模抑制比超过60dB。

　　三、典型应用场景与测量方法

　　1. 硬开关电路栅极波形测量

　　在变频器、逆变器等硬开关拓扑中，测量时需注意连接方式应将探头正极接栅极，负极接发射极。对于600V以下IGBT建议使用100X档位，1200V以上器件建议使用1000X档位。接地处理应使用探头配套的接地弹簧而非长地线，以减少环路电感。

　　实际测量1200V IGBT的开关波形时，可以观测到开通延迟时间、米勒平台持续时间以及关断电压尖峰等关键参数。这些参数对评估器件开关特性至关重要。

　　2. 软开关电路的特殊考量

　　对于LLC、ZVS等软开关拓扑，需要特别关注栅极振荡频率，通常范围在2-30MHz。探头输入电容小于1pF的特性可以避免影响谐振过程。实际测量表明，该探头比普通探头能多捕捉到15%的高频振荡细节。

　　3. 双脉冲测试中的关键测量

　　在评估开关损耗时，需要同步测量栅极-发射极电压、集电极-发射极电压以及集电极电流。通过这种配置可以准确计算开关能量，为系统效率优化提供数据支持。

　　四、实操技巧与注意事项

　　1. 探头校准流程

　　正确的校准步骤包括：连接探头至示波器接口，执行自动探头检测，在1kHz方波信号下微调补偿电容，最后验证方波上升时间应符合探头带宽指标。

　　2. 安全操作规范

　　操作时需保持探头绝缘体清洁，避免表面漏电。高压测量时应使用符合安全等级的测试线，严格禁止超过探头规定的最大输入电压。

　　3. 信号完整性保障

　　建议使用双绞线连接被测点，采用合理的测量布局，如将探头通过双绞线连接被测器件，再通过50Ω同轴线连接示波器，以降低电磁干扰。

　　五、典型故障波形分析

　　通过该探头可以捕捉到多种异常波形，包括栅极振荡、驱动不足和串扰现象等。这些异常波形的准确识别有助于快速定位问题根源，如栅极电阻不足、驱动电压偏低或布局不合理等。

　　六、结论

　　PKDV5353高压差分探头为功率半导体测试提供了安全的高压隔离能力、精确的高频响应特性以及专业的差分测量方案。采用适当的测量方法，可以显著提升开关损耗计算精度、故障诊断效率以及系统可靠性评估水平。在新能源发电、电动汽车电驱系统等高压大电流场合，推荐优先采用此类专业测量方案。
