普科高压差分探头PKDV508E的操作方法及使用注意事项

一、核心参数说明

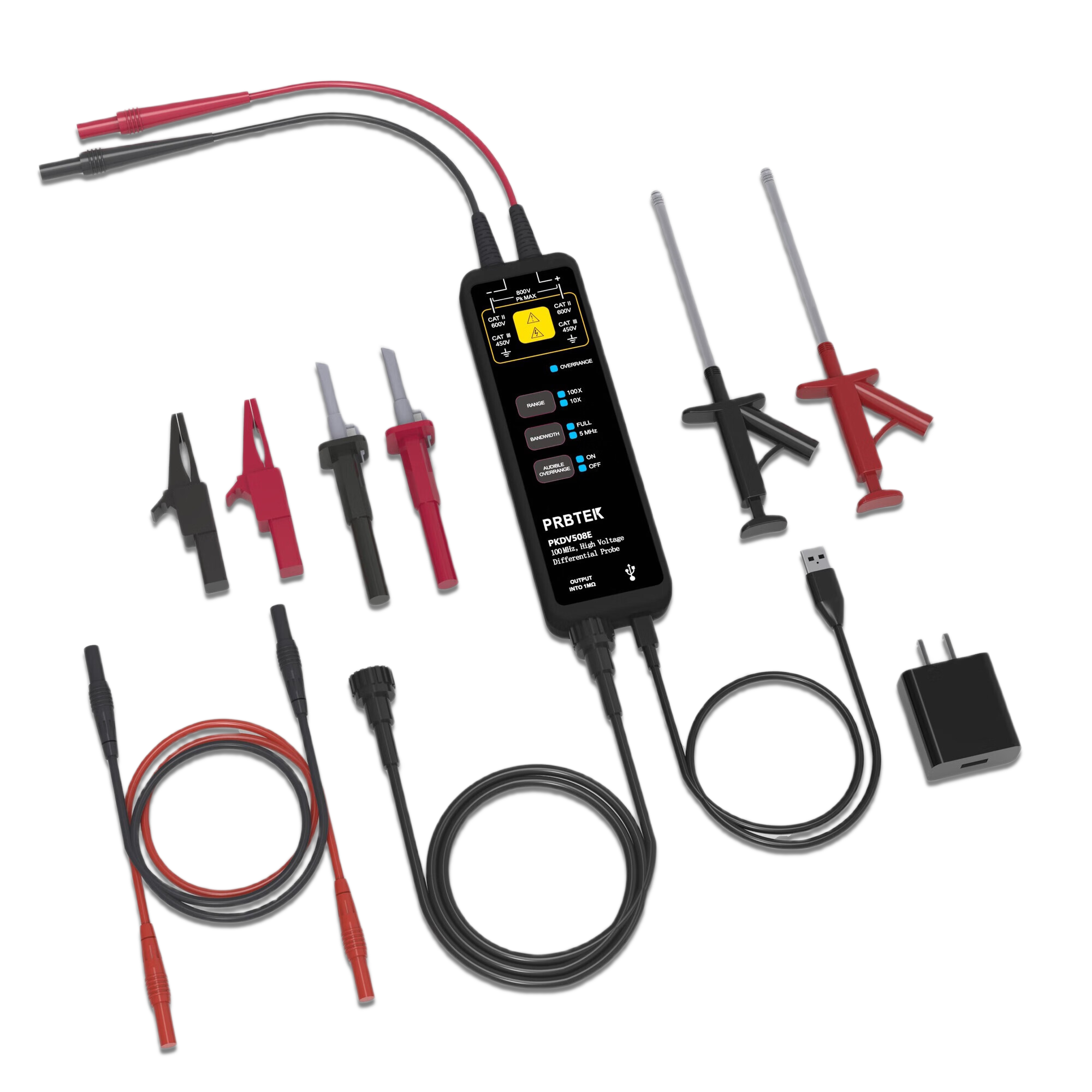

PKDV508E系列高压差分探头具备浮地测量特性，最高带宽达 100MHz，满足多数测试系统需求。其量 程丰富，可适配大部分测试电路的差分测量电压范围。

带宽：100MHz，支持 5MHz 带宽限制功能（可滤除高频噪声）

衰减档位与量程：

10X 档：最大输入差分电压 ±80Vp（DC+Peak AC）

100X 档：最大输入差分电压 ±800Vp（DC+Peak AC）

输入阻抗：差分 10MΩ/2pF，单端对地 5MΩ/4pF

示波器适配要求：输入阻抗需设置为 1MΩ；若设为 50Ω，衰减倍数会额外增加一倍，且最大测量电压降低

精度：2%，支持一键调零与偏置调整

供电：需使用标配 USB 适配器供电，禁止使用非适配电源

二、操作前准备

1.安全检查

检查探头外皮是否破损，若有破损立即停止使用；确认输入端子、BNC 输出端子、USB 供电接口连接稳固。

确保工作环境干燥、无易爆风险，操作人员需佩戴绝缘手套，使用绝缘工具。

2.设备连接准备

供电：用标配 USB 适配器连接电源，而非示波器 Type-C 接口，确保绿色电源指示灯亮起。

测量仪器连接：BNC 输出端子与示波器（或其他仪器）连接，必须确保 BNC 端子可靠接地（接地不良会引入干扰或导致测量误差）。

示波器设置：提前将示波器输入阻抗设为 1MΩ，频段不低于 100MHz。

3.预估被测信号

明确被测电压范围（参考 10X/100X 档量程）、频率特性，避免信号超出量程导致探头损坏。

三、操作步骤

1.连接线路

先将输入线、输出线连接至探头，再将探头与示波器可靠连接（遵循 “先接线、后通电” 原则）。

2.通电与量程选择

接入标配电源适配器，绿色电源灯亮后，根据预估电压选择档位：低电压信号（≤80Vp）用 10X 档，高电压信号（≤800Vp）用 100X 档。

若过载指示灯亮且伴随报警声，说明信号超量程，需立即断开被测电路，更换更高档位（报警声可手动关闭）。

3.仪器参数设置

示波器衰减比设置：10X 档对应 10X 衰减比，100X 档对应 100X 衰减比；根据信号大小调整示波器灵敏度（垂直刻度）。

4.开始测量

连接探头夹具（鳄鱼夹、测试勾等）至被测对象，测量时探头主体需远离高压脉冲电路以减少干扰。

若需精准测量，开机预热 20 分钟后再操作，必要时进行一键调零（将两输入端短路，长按调零键至指示灯完成校准）。

5.测试结束操作

先关闭被测电路电源，再关闭探头电源；

断开探头输入端与被测点的连接，最后拔出 BNC 插头（严格遵循 “先断电、后拆线” 原则）。

四、特殊功能：偏置调整（针对长期使用后的失调问题）

1.输入端口短路，同时按住 “+” 和 “-” 按键，插入电源线开机；

2.蜂鸣器响且过载指示灯亮时松开按键，进入高衰减档（100X）偏置调整模式（5MHz 带宽限制下）；

3.按 “+” 键递增偏置，按 “-” 键递减偏置；

4.调整后按 “确认” 键，切换至低衰减档（10X）调整，操作同上；

5.再次按 “确认” 键退出模式，过载指示灯熄灭，偏置值自动保存。

五、关键注意事项（补充说明书核心要求）

1.用电安全：严格遵守 CAT III 450V、CAT II 600V 的最大对地电压限制，避免接触高压区域；

2.操作规范：连接 / 断开被测对象前，必须先关闭被测电路电源；

3.附件使用：输入延长线尽量不用，若必须使用需双绞且长度一致（频率＞10MHz 时禁止使用）；

4.保养维护：清洁时用柔软干布，禁止化学药剂；闲置时放入原配包装，避免线缆拉扯、扭曲；

5.保修说明：探头主体质保 1 年，非人为质量问题可免费维修（需保留保修卡）。

操作时请以说明书为准。正确使用可确保测量精度及设备安全，延长探头使用寿命。以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：https://www.prbtek.cn/
