PKDV508E差分探头在高压电容放电测试中的应用

1. 应用场景

电容式脉冲放电发生器性能标定试验，设备依靠大容量高压储能电容瞬时释放脉冲能量，用于压电陶瓷驱动、冲击试验、脉冲功率研发。试验需要同步采集电容两端高压瞬态波形与回路放电脉冲电流，评估脉冲幅度、上升沿、脉宽、电流时间积，判断储能电容、开关器件的损耗与可靠性。原有测试方案使用普通无源探头，存在耐压不足、带宽不够、地环路干扰大、无法悬浮测高压等问题，选用普科 PKDV508E 高压差分探头搭配 PK 系列脉冲互感器搭建完整测试系统。

2. 核心测试指标

电压测量：电容最高充电电压 800V，瞬态放电尖峰可达 1500V，需要悬浮无共地测量；

带宽与响应：放电脉冲上升沿百 ns 级，带宽≥80MHz，精准还原前沿波形；

抗干扰：放电瞬间强电磁噪声，差分结构抑制共模干扰，波形无杂波；

安全隔离：高压回路与示波器完全电气隔离，防止高压窜入损坏仪器；

配套兼容：可和 Pearson/PK 系列脉冲电流互感器同步接示波器，电压电流双通道同步采集。

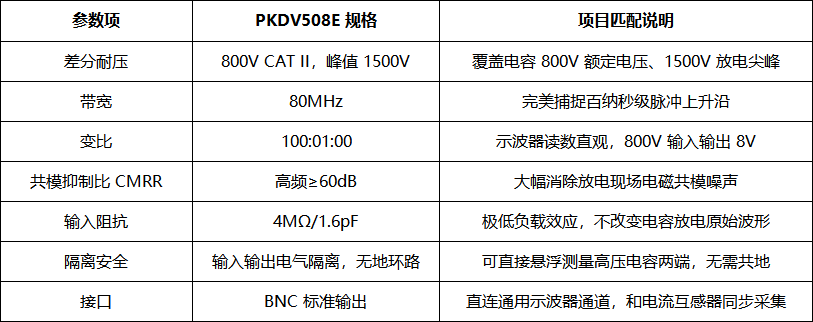

3. PKDV508E 参数匹配论证

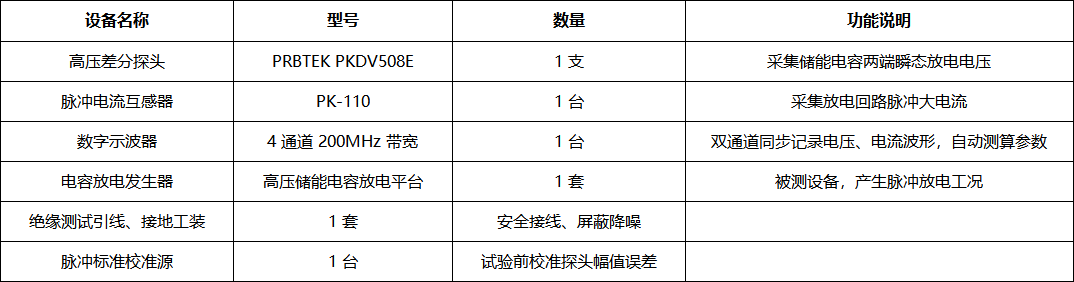

二、整套测试系统硬件清单

三、安全安装与接线规范

前置安全规则

接线操作前切断高压电源，彻底泄放电容残余电压，确认回路无带电；

探头输入引线仅接触被测高压端，双手保持绝缘，禁止同时触碰两极；

示波器、互感器底座可靠接地，探头供电适配器接保护地，形成完整屏蔽回路。

接线步骤

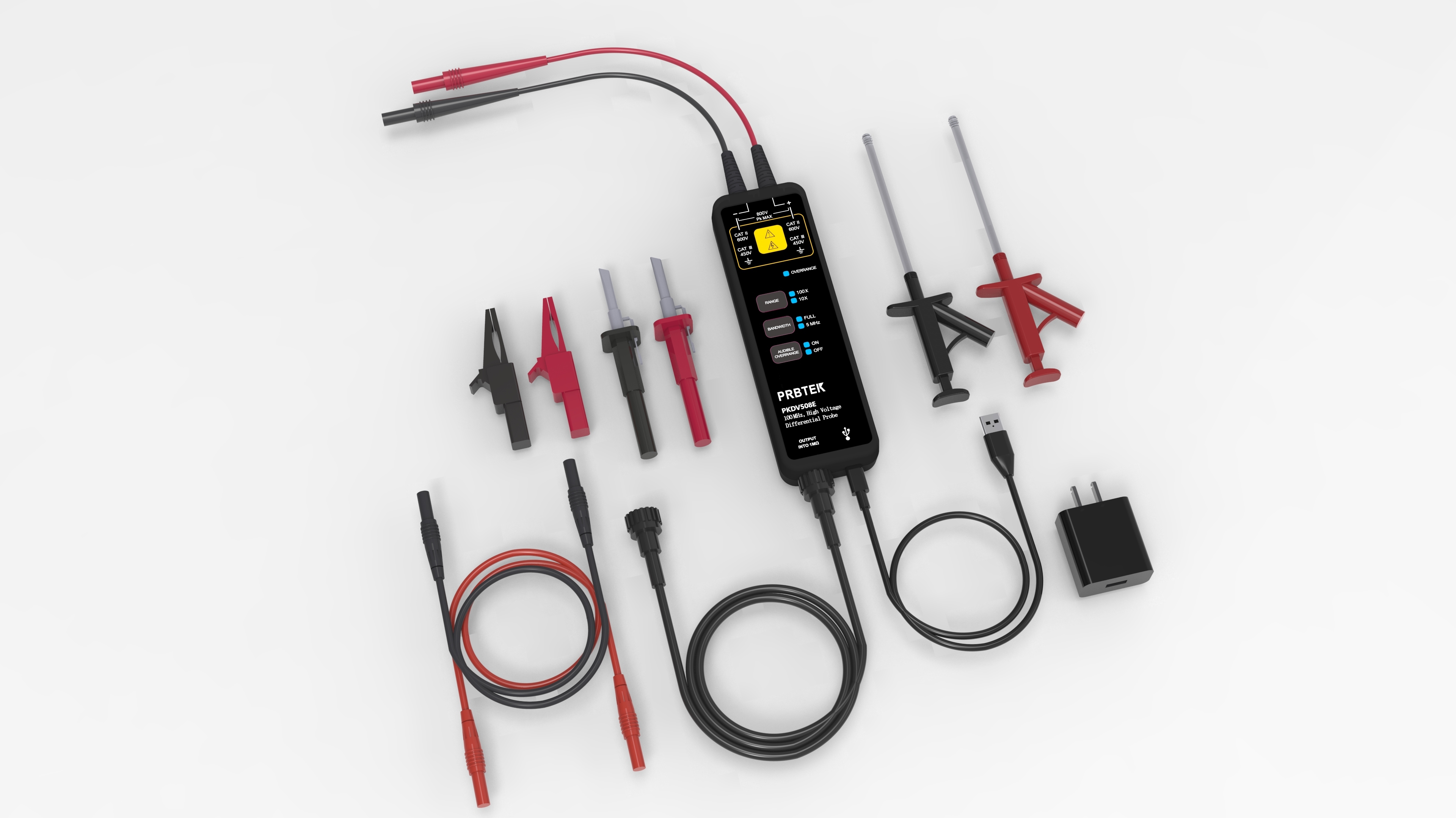

PKDV508E 供电适配器接市电，BNC 输出接入示波器通道 1，通道设置 100:1 衰减档位；

差分探头正、负探针分别夹持高压储能电容的正极、负极，实现悬浮差分测压，不依赖设备地；

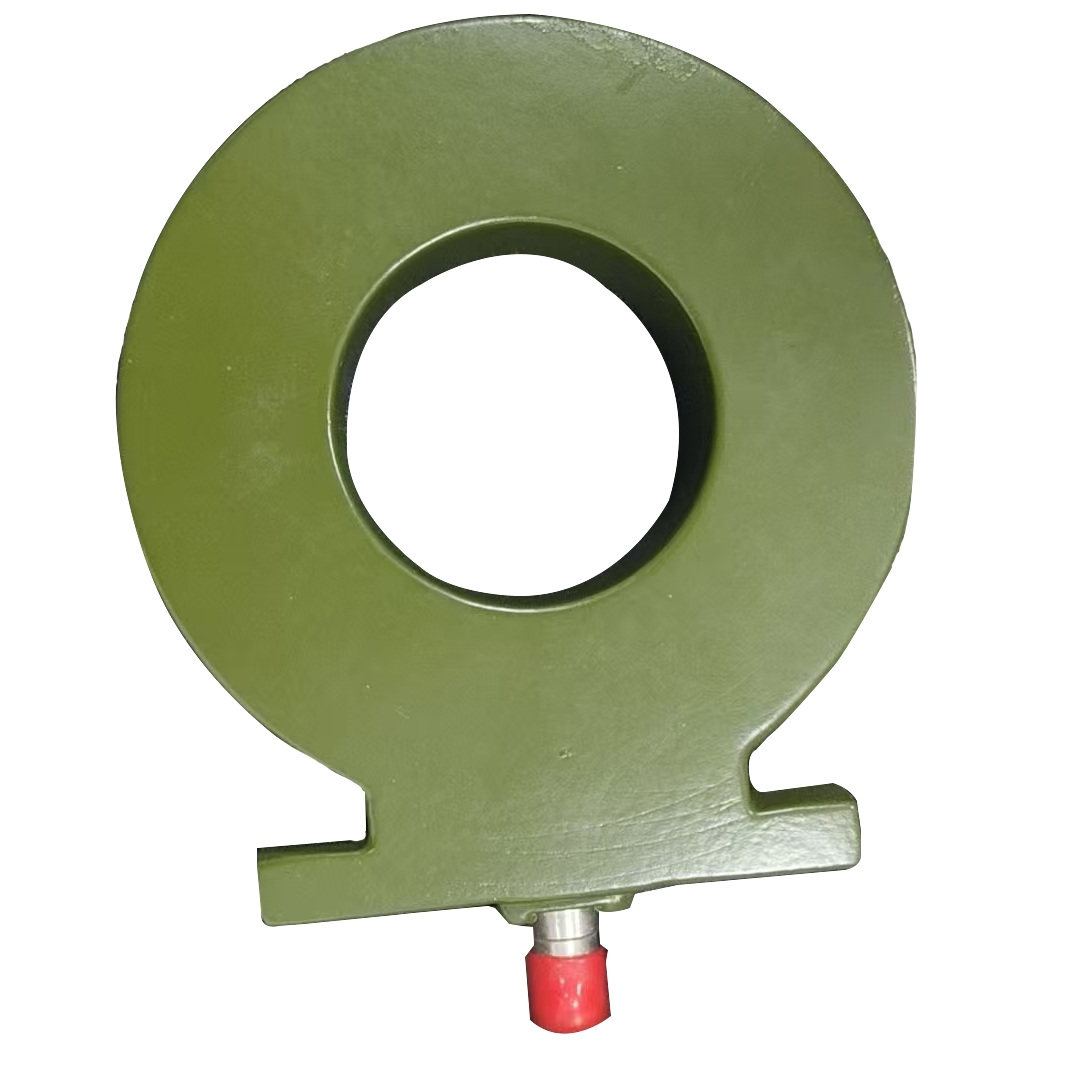

放电回流主线缆穿过 PK-110 互感器内孔，互感器 BNC 接入示波器通道 2，通道开启 50Ω 阻抗匹配；

示波器、放电设备、互感器公共接大地，减少地环路干扰。

回路逻辑

高压储能电容 → 功率开关 → 负载 → 电流互感器磁环 → 泄放地PKDV508E 跨接在储能电容两端测电压；

PK-110 串联回路测放电电流，双通道同步触发。

四、示波器标准化参数设置

通道 1（电压，PKDV508E）：衰减 100:1，垂直档位 500mV/div（对应原边 50V/div）；

通道 2（电流，PK-110）：开启 50Ω 终端负载，垂直档位 1V/div；

时基档位：10μs/div，完整捕捉放电上升、平顶、衰减全过程；

触发：通道 1 上升沿触发，触发电平 200mV；

采样率：2.5GSa/s，开启高分辨率降噪模式；

自动测量：开启峰值电压、上升时间、脉冲宽度、电流峰值、电流时间积。

五、标准化测试流程

步骤 1：设备预热校准

示波器、差分探头开机预热 20min；使用标准脉冲源对 PKDV508E 全量程校验，确认幅值误差≤3%，记录本底噪声。

步骤 2：空载预测试

电容不充电，空载触发放电开关，观测基线是否漂移、有无高频杂波，排查接地、屏蔽缺陷。

步骤 3：正式放电采集

电容分级充电至目标电压，设置单次触发模式；

远程启动放电发生器，示波器同步捕获电压、电流双通道波形并存储；

单次试验完成后，等待电容完全放电，再执行下一组测试；

每个工况重复 30 次采集，统计脉冲幅度、上升沿、放电能量平均值。

步骤 4：试验后收尾

关闭高压电源，泄放电容全部残余电荷；

先取下差分探头高压探针，再断开 BNC 线缆；

清洁探头探针、电流互感器内孔，设备断电收纳。

六、方案核心优势

悬浮高压测量更安全：PKDV508E 隔离差分架构，无需共地即可直接测电容两端高压，避免普通单端探头短路、触电风险；

电压电流同步分析：差分电压探头 + PK 系列脉冲互感器组合，一次试验同时获取放电电压、电流波形，快速计算放电能量、回路阻抗；

强电磁环境低噪声：差分共模抑制设计，抑制放电瞬间强干扰，波形无振荡杂波，测量数据可信度高；

宽频快响应：80MHz 带宽精准捕捉纳秒级前沿，满足电容放电脉冲上升时间评估需求；

多场景复用：除电容高压放电外，还可用于压电陶瓷驱动、开关电源、功率器件、新能源逆变器高压测试，覆盖你目录中高压放电、压电陶瓷、新能源、功率器件、开关电源多分类场景。

七、故障排查与使用禁忌

安全禁忌

严禁超过 800V 连续差分电压、1500V 峰值脉冲长期测试，避免探头绝缘老化；

高压带电状态禁止插拔探头 BNC、更换探针；

潮湿、油气环境禁止开展高压放电测试。

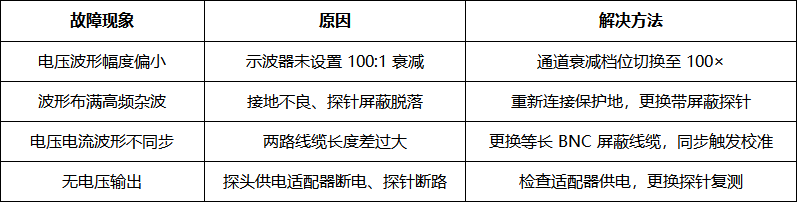

常见故障

八、方案总结

本方案采用 PKDV508E 高压差分探头搭配 PK 系列脉冲电流互感器，针对电容式放电发生器搭建电压电流双通道同步测试系统。依托差分隔离悬浮测压、高带宽快响应、强共模抑制的优势，解决传统探头无法安全测高压、波形噪声大、不能同步采集电流电压的痛点，整套系统操作标准化、安全性高、测量数据精准，适用于高压脉冲放电、压电驱动、新能源储能等研发标定场景。
