PKDV508E差分探头在工业伺服驱动器IGBT开关特性测试中的应用方案

一、客户背景与测试需求

客户行业：工业伺服驱动器制造商

测试需求：随着伺服系统对动态响应要求不断提高，客户需要精确测试驱动器中IGBT模块的开关特性，以优化系统效率与可靠性。具体需求包括：

安全要求：测量点对地共模电压高达600V，需安全隔离测量

精度要求：需准确捕获≤100ns的开关瞬态，测量误差控制在±3%以内

兼容性：需完美兼容客户实验室现有示波器（带宽100MHz，输入阻抗1MΩ）

二、测试系统配置方案

基于PKDV508E的优异参数，配置如下测试系统：

核心测量设备：

差分探头：PRBTEK PKDV508E（1套）

关键参数：带宽100MHz，上升时间≤3.5ns

双量程：10X（±80V）、100X（±800V）

共模抑制比：DC>80dB，100kHz>60dB

输入阻抗：10MΩ/2pF（差分）

示波器：Tektronix MDO3104（1台）

带宽100MHz，采样率2.5GSa/s

配备功率分析选件（PWR选项）

辅助设备：

伺服驱动器测试平台：客户自制，额定电压400VAC

电流探头：PRBTEK PKC7030H（120MHz，30A）

安全装备：CAT III 600V绝缘手套、绝缘垫

三、系统搭建与连接方案

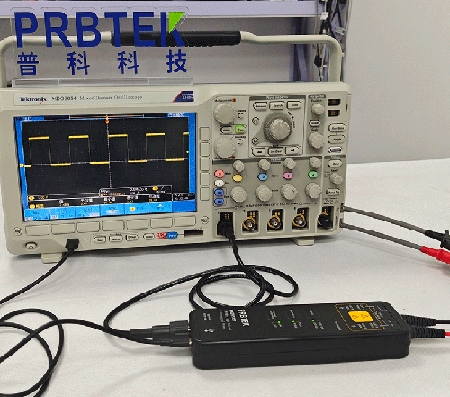

物理连接：

将PKDV508E设置为100X量程，BNC输出连接示波器CH1;

探头差分输入正极接IGBT集电极，负极接发射极;

电流探头PKC7030H连接示波器CH2，测量IGBT集电极电流;

确保所有设备共地，接地电阻<0.1Ω;

电气参数设置：

示波器输入阻抗：1MΩ

探头衰减比设置：100X

采样率：1GSa/s

存储深度：10M点

触发模式：边沿触发，触发源CH1

四、测试方法与流程

1.开关特性测试：

上升/下降时间测量：

在空载条件下，捕获IGBT开关波形

使用示波器上升时间测量功能，验证实际开关速度

对比不同驱动电阻下的开关特性

2.电压应力测试：

在额定负载条件下，测量IGBT关断电压尖峰

验证电压应力在安全裕度内（<600V）

3.开关损耗分析：

同步采集Vce电压（CH1）和Ic电流（CH2）

使用示波器数学运算功能，计算瞬时功率

积分计算开通损耗Eon和关断损耗Eoff

4.关键测试点：

最小脉冲宽度100ns的保真度测量

振铃频率与幅度分析

不同温度条件下的特性变化

五、测试结果分析

经过系统测试，PKDV508E在伺服驱动器测试中表现优异：

精度验证结果：实际测量误差≤1.5%，优于标称±2%;100ns脉冲宽度测量误差<2ns;共模抑制实测>65dB@100kHz;开关时间测量重复性误差<1%

安全性验证：在600V共模电压下稳定工作4小时;过载报警功能及时有效;完全满足CAT III 450V/CAT II 600V安全标准

关键性能数据：

六、应用总结

PKDV508E差分探头在工业伺服驱动器测试中展现出三大核心优势：

1.精准的测量性能：

100MHz带宽和≤3.5ns上升时间确保准确捕获IGBT开关细节，±2%的精度为驱动电路优化提供可靠数据支撑。10MΩ高输入阻抗有效降低被测电路负载效应。

2.卓越的实用特性：

双量程设计（10X/100X）兼顾小信号精度和大电压测量需求，自动配置保存功能提升测试效率，过载报警功能确保使用安全。

3.良好的兼容性：

完美兼容客户现有100MHz示波器，USB供电方式简化系统连接，小巧的探头尺寸（196mm）便于在紧凑空间内操作。

本方案验证了PKDV508E在工业伺服驱动器测试中的实用价值，其优异的性能指标和可靠的安全设计，使其成为中功率电子设备测试的理想选择。
