BNC连接线公头与母头的区分方法​

在视频监控、射频设备等领域，BNC 接头是一种常见的连接部件。BNC 接头分为公头和母头，正确区分它们对于设备的安装与连接至关重要。以下从多个方面介绍区分 BNC 公头和母头的方法。

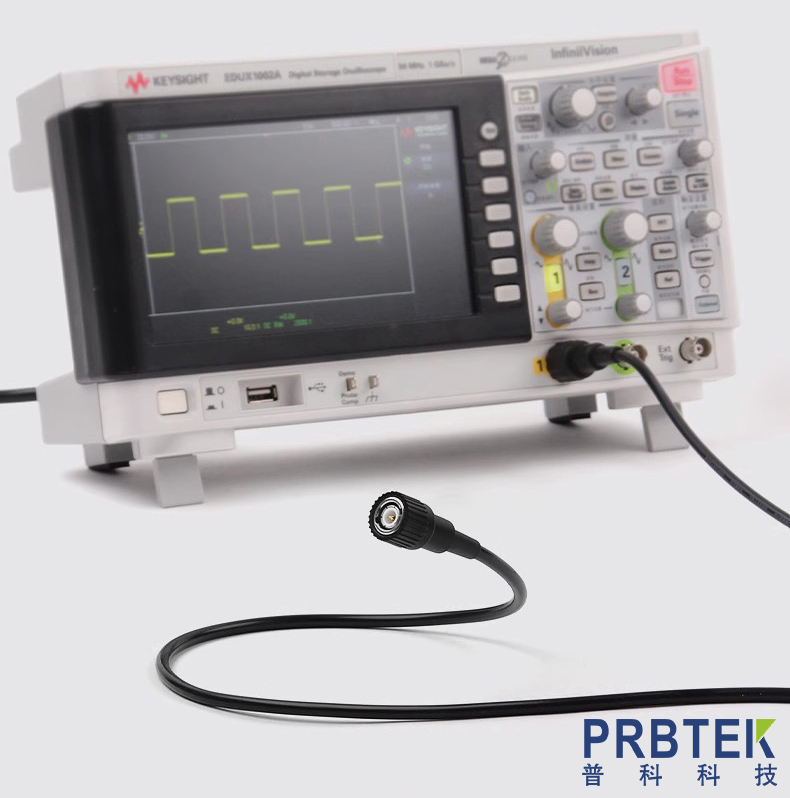

一，外观特征

形状

1. BNC 公头：公头通常呈现出类似 “插头” 的形状，主体部分较为细长。其前端带有一个突出的金属插针，这个插针用于插入与之匹配的母头接口中，实现信号的传输。从整体外观上看，公头就像一个带有尖细头部的圆柱体。

2. BNC 母头：母头的形状则类似 “插座”，整体相对公头更短粗一些。其前端有一个用于接纳公头插针的插孔，插孔周围一般有一圈金属保护结构。形象地说，母头就像是一个带有开口的容器，用于接收公头的插入。

卡口与耳部结构

1. BNC 公头：公头带有卡口结构，在其靠近前端的圆周表面，有两个对称分布的、可以卡入母头对应位置的卡榫。这些卡榫在连接时起到固定和锁定的作用，确保连接的稳定性。当公头插入母头后，通过旋转一定角度，卡榫会卡入母头的卡槽中，实现紧密连接。

2. BNC 母头：母头两侧有类似小耳朵的结构，这两个 “耳朵” 上各有一个圆形的小孔。在连接过程中，公头的卡榫会穿过母头 “耳朵” 上的小孔，并在旋转后卡在小孔的另一侧，从而完成连接的锁定。这种耳部结构与公头的卡口相互配合，是 BNC 接头连接的关键特征之一。

二，结构差异

内部构造

1. BNC 公头：内部结构相对简单，中心位置是一根用于传输信号的金属插针，插针周围由绝缘材料包裹，以防止信号干扰和短路。绝缘材料外侧则是金属屏蔽层，起到屏蔽外界电磁干扰的作用，保证信号传输的稳定性。公头的金属插针在连接时直接与母头内部的对应触点接触，实现信号的传导。

2. BNC 母头：母头内部有一个与公头插针相匹配的插孔，插孔内部有弹性的金属接触片。当公头插针插入时，弹性接触片会紧密贴合插针表面，确保良好的电气连接。同样，母头内部也有绝缘材料和金属屏蔽层，绝缘材料用于隔离插孔与屏蔽层，金属屏蔽层则与公头的屏蔽层对接，形成完整的屏蔽系统，进一步增强抗干扰能力。

整体材质与工艺

一般来说，BNC 公头和母头在材质上相似，外壳多采用金属材质，如铝合金等，以保证一定的机械强度和屏蔽性能。内部的插针、插孔等导电部分则通常采用铜合金，并进行镀金等表面处理，以提高导电性和耐腐蚀性。但在制造工艺细节上，公头由于要保证插针的精度和刚性，在插针的加工和安装工艺上要求较高；母头则更注重插孔内部弹性接触片的弹性和稳定性，以及耳部结构的强度，以确保连接的可靠性和使用寿命。

三，连接方式

操作动作

1. 使用 BNC 公头连接：在连接时，需要将公头的插针准确对准母头的插孔，然后轻轻插入。插入后，旋转公头，使公头上的卡口与母头耳部的小孔对齐并卡入，完成连接锁定。整个操作过程中，公头是主动插入并旋转锁定的部件。

2. 使用 BNC 母头连接：母头在连接过程中处于被动接收状态，等待公头插入。当公头插入后，母头的耳部结构配合公头的卡口完成锁定动作，确保连接的稳固。

连接状态

1. 公头连接状态：连接完成后，公头的大部分结构位于外部，插针部分插入母头内部。可以看到公头的主体部分以及卡口在母头耳部外侧，处于外露状态。

2. 母头连接状态：母头在连接后，其主体结构基本保持原位，只是耳部与公头的卡口相互锁定。母头的插孔部分内部与公头插针连接，从外观上主要看到的是母头的外壳以及与公头连接的耳部部分。

四，应用场景差异（间接区分）

在一些常见的应用场景中，BNC 公头和母头的使用也存在一定规律。例如，在视频监控系统中，摄像机端通常使用 BNC 公头，这样便于与各种带有 BNC 母头接口的视频线缆、视频分配器、矩阵切换器等设备进行连接。而在监视器、硬盘录像机等设备上，往往配备的是 BNC 母头接口，用于接收来自摄像机端的视频信号。这种应用场景的差异虽然不能直接作为区分公头和母头的依据，但在实际操作中，如果知道设备的常规接口配置，也可以辅助判断所使用的 BNC 接头类型。

通过以上外观特征、结构差异、连接方式以及应用场景等多方面的对比，我们可以较为准确地区分 BNC 公头和母头。在实际工作和生活中，无论是进行设备安装、维护还是线路连接，正确识别 BNC 公头和母头都能确保连接的顺利进行，保证系统的正常运行。
