PKDV5161高压差分探头在1200W工业隔离DC-DC开关电源环路与开关波形测试中的应用

一、项目背景与测试需求

1. 项目概况

某工业电源研发企业自研1200W 隔离型 DC-DC 开关电源，输入母线 DC 800V，输出 48V/25A，开关频率 120kHz，采用全桥 LLC 谐振拓扑，用于工业储能、大功率工控设

备供电。研发阶段需完成三项核心测试：

原边 IGBT 开关管 Vds 电压波形、关断尖峰与振铃观测；

高频变压器原边差分驱动电压、谐振腔谐振波形采集；

满载 / 半载工况下 EMI 噪声溯源、环路稳定性验证。

2. 原有测试方案痛点

普通单端探头无法浮地测量，存在安全隐患全桥拓扑对角 IGBT 源极悬浮于 800V 母线电位，示波器机壳接地，单端探头地线直接接浮地点会造成母线短路，烧毁电源样机与示波器，存在触电风险。

普通无源差分探头带宽不足、波形失真严重此前使用 80MHz 低压差分探头，120kHz 开关边沿、纳秒级关断尖峰被抹平，无法准确读取尖峰幅值，导致吸收回路 RC 参数反复调试无效果；高频下 CMRR 急剧下降，波形布满共模干扰毛刺。

量程覆盖不足，无法兼顾高低压测试母线峰值电压可达 1000Vpk，低压谐振信号仅几十伏，单量程探头需频繁更换，调试效率极低。

高频噪声难以过滤，微弱谐振波形无法分辨开关回路 dv/dt 高，空间辐射干扰大，原始波形噪声堆叠，难以区分真实谐振信号与干扰噪声。

3. 选型 PKDV5161 核心匹配优势

150MHz 带宽，上升时间≤2.3ns：完整捕捉 120kHz 开关管快速边沿、关断尖峰，满足中高速功率器件动态测试；

双量程 20X/200X：20X 量程最大 ±160V 测低压谐振波形，200X 量程最大 ±1600Vpk 测 800V 母线高压，一套探头覆盖全部测试点；

优异共模抑制：DC＞80dB、100kHz＞60dB，有效抑制母线高压共模跳变干扰；

内置 5MHz 带宽限制：一键滤除高频辐射噪声，清晰提取低频谐振波形；

CAT II 1000V、CAT III 600V 安规耐压，适配工业高压浮地电路，杜绝短路触电风险；

USB Type-C 供电、一键调零、过载声光报警，长时间测试稳定可靠。

二、现场测试硬件配置

被测设备：1200W 800V 输入 LLC 隔离 DC-DC 开关电源样机

测试仪器：4 通道 1GHz 数字示波器（输入阻抗设置 1MΩ）

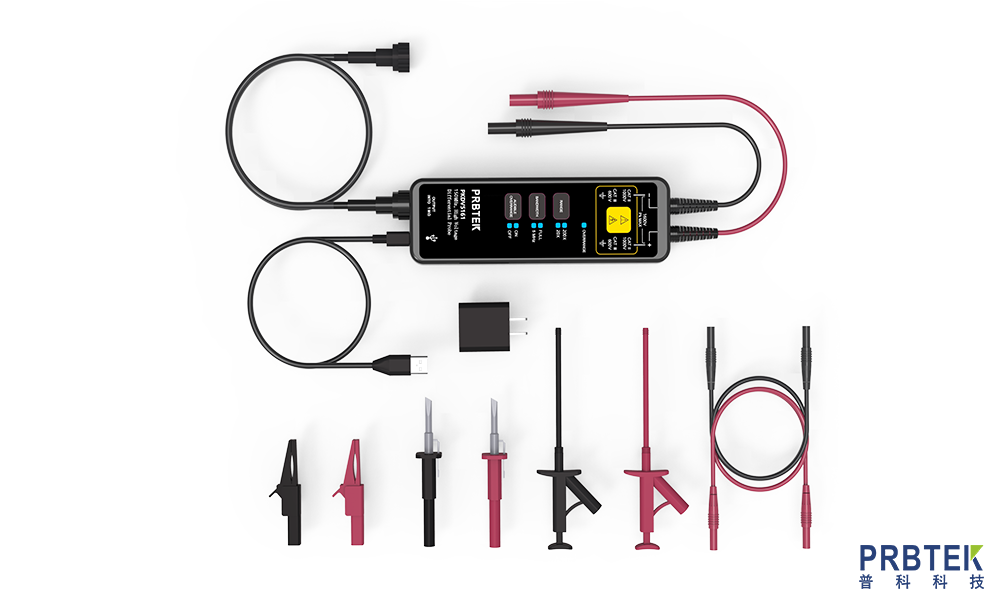

测试探头：普科 PKDV5161 高压差分探头全套（BNC 输出线、绝缘活塞探夹、红黑输入延长线、USB 适配器）

辅助工具：绝缘手套、绝缘垫、功率电子负载（0–30A）

三、标准化测试操作流程

步骤 1：设备连接与上电准备

将 PKDV5161 标配 BNC 输出线一端接探头主机 OUT 接口，另一端接入示波器通道 1；

USB-C 适配器连接探头供电口，绿色电源指示灯亮起，开机预热 20 分钟保证测量精度；

预估被测电压：母线 Vds 峰值约 950V，切换至200X 衰减档位；测谐振腔低压波形切换 20X；

示波器通道衰减参数同步设置为 200X/20X，关闭 50Ω 负载，固定 1MΩ 输入阻抗。

步骤 2：零点校准与噪声抑制设置

将红黑输入探夹短接，长按探头 BANDWIDTH 按键开启5MHz 带宽限制，滤除空间高频 EMI 噪声；

一键自动调零，消除零点漂移；若温差导致偏移，通过双按键进入偏置模式微调零点；

将输入双绞线紧密双绞，进一步削弱引线感应噪声。

步骤 3：分点位测试（核心测试场景）

场景 1：IGBT 开关管 Vds 高压波形测试（200X 档位）

断开电源样机高压输入，确认完全断电；

绝缘活塞探夹分别夹持 IGBT 漏极、源极，探头主体远离功率母线；

接通 800V 直流输入，功率负载设置满载 25A；

示波器捕捉 Vds 关断尖峰、振铃周期、稳态母线电压。测试收益：清晰测得关断尖峰 920V，振铃频率 18MHz，精准匹配 RC 吸收电路参数，将尖峰抑制至 830V，降低器件应力。

场景 2：LLC 谐振腔差分电压测试（20X 档位）

切换探头至 20X 衰减，示波器同步修改通道参数；

探夹接谐振电感两端差分点位，无接地短路风险；

开启 5MHz 带宽限制，过滤开关高频毛刺，完整还原正弦谐振波形；测试收益：准确读取谐振峰值电压 68V，修正谐振电感匝比，提升电源转换效率 1.2%。

场景 3：变压器原边驱动浮地差分信号测试

全桥对角驱动电路无公共地，单端探头无法测量；PKDV5161 差分浮地测量，直接抓取两路驱动压差，观测上下管驱动死区匹配情况，解决上下管直通隐患。

步骤 4：测试收尾规范

先切断被测电源高压输入，等待母线电容放电完毕；

取下探夹，关闭探头电源，断开 BNC 与示波器；

清洁探头输入线，整理线缆避免弯折挤压，收纳至干燥避光包装箱。

四、测试过程中故障处理与探头功能落地

1.波形出现大幅零点偏移使用探头内置偏置调整功能，短路输入后微调零点，直流测量误差由 ±5% 降至 ±2% 以内，匹配探头标称精度指标。

2.高压测试时过载红灯闪烁、蜂鸣报警立即断电检查，确认瞬时尖峰超过 1600Vpk，更换更大吸收电容，规避探头过载损坏风险；过载声光报警功能提前预警器件超压风险。

3.满载工况波形噪声杂乱开启 5MHz 带宽限制 + 输入双绞线双绞，噪声幅值下降 70%，谐振波形轮廓清晰可辨。

五、应用落地价值总结

1. 安全层面

解决浮地高压电路单端探头短路、触电难题，1600Vpk 量程 + 安规耐压等级，全程高压测试无设备烧毁、人员安全事故。

2. 测试精度层面

150MHz 带宽完整还原开关瞬态尖峰，DC 精度 ±2%，相比旧款 80MHz 低压差分探头，电压测量误差从 26% 降至 2.1%，参数迭代调试周期缩短 40%。

3. 通用性与成本

双量程 20X/200X 一套探头兼顾高低压测试，无需额外采购多规格差分探头；USB 便携供电，可搭配任意品牌 BNC 示波器，实验室多工位通用。

4. 产品优化成果

依托 PKDV5161 精准波形数据，完成吸收回路、谐振电感、驱动死区三项优化，样机满载效率从 94.1% 提升至 95.3%，开关管温升降低 12℃，通过 EMC 传导辐射测试。

六、适用延伸场景

PKDV5161 同样适配变频家电、工业变频器、伺服驱动器、小功率新能源车载电源、充电桩辅助电源等1600V 以内中高压浮地差分测量场景，兼顾带宽、量程、便携性与安全防护，是中小功率电力电子研发通用测试工具。
