PKC7030高频电流探头在开关电源测试中的应用

一、应用背景

在开关电源、马达驱动、LED照明、新能源等电力电子领域，准确测量高频交直流电流波形是设计与验证的关键环节。PKC7030高频电流探头是一款支持交直流同步测量的高性能测试仪器，凭借其DC-50MHz的超宽频带和高达±1%的测量精度，能够快速精准地捕获复杂电流波形。

二、所用设备与仪器

本次测试采用PKC7030高频电流探头（30A/50MHz）作为核心测量工具。该探头具备以下关键特性：

带宽：DC-50MHz，上升时间≤7ns

量程：5A档（1X衰减，分辨率1mA）和30A档（10X衰减，分辨率10mA）

精度：全量程范围内±1%

最大连续电流：30Arms，峰值电流50Apk

辅助设备包括一台具备1MΩ输入阻抗的数字示波器、标配BNC同轴连接线及电源适配器。

三、连接与操作步骤

1. 设备连接

（1）将PKC7030探头的BNC输出接口通过标配同轴线连接至示波器的BNC输入端；

（2）关键步骤：将示波器输入阻抗设置为1MΩ（若设为50Ω将无法正确测量）；

（3）连接标配DC 12V/2A电源适配器，确认绿色电源指示灯亮起。

2. 消磁与调零（禁止接入被测电路）

（1）拨动探头开关控制杆，直至“UNLOCK”标志消失，确认探头处于LOCK状态；

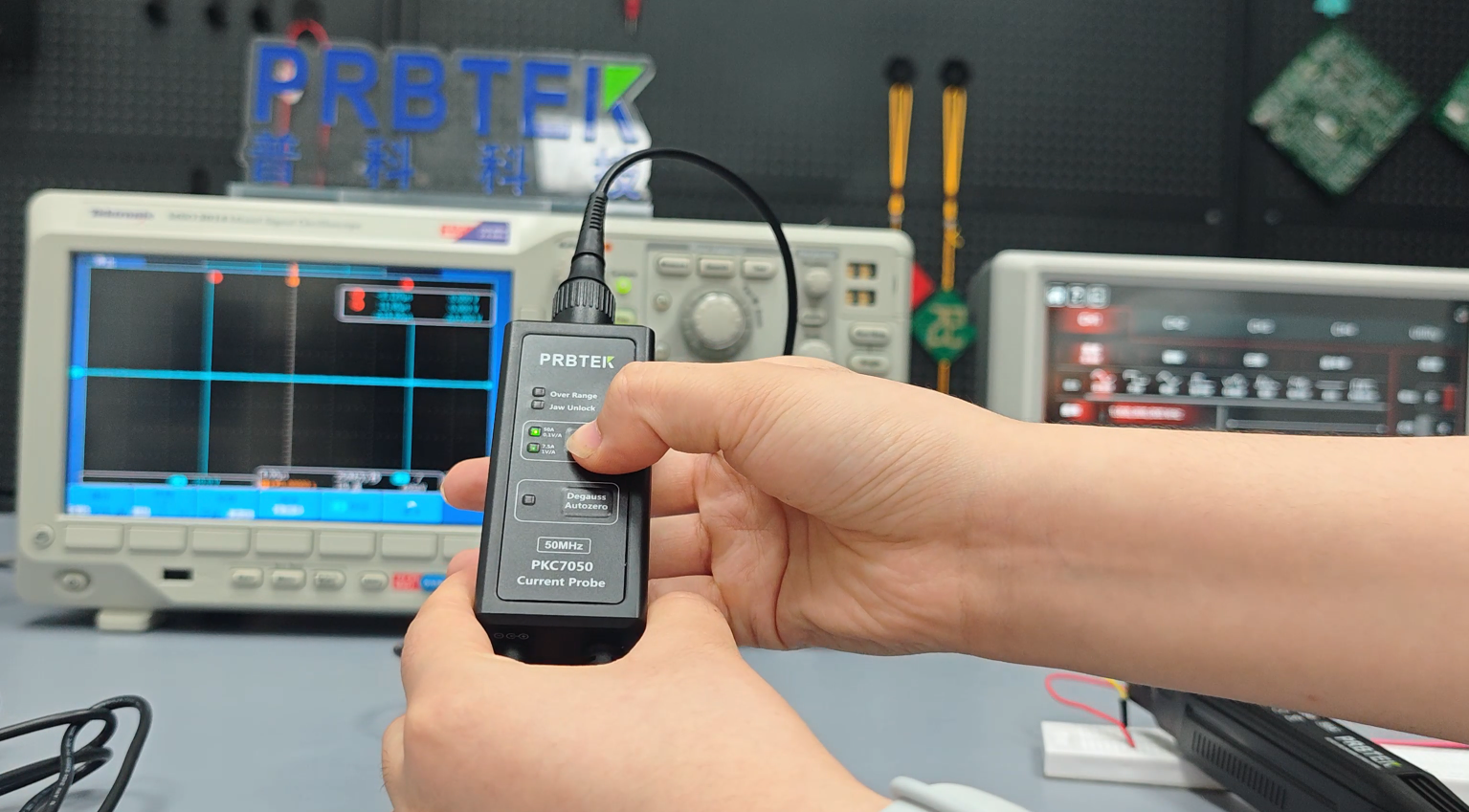

（2）按下“消磁自动调零（Degauss AutoZero）”按钮，设备自动完成消磁并调零，耗时约5秒，完成后发出“嘀嘀”两声提示音；

（3）将示波器测量模式设为DC耦合。

3. 测量操作

（1）向后滑动开关控制杆打开传感器头，将被测导线置于传感器头中央位置；

（2）向前推紧控制杆使卡槽上盖闭合，确保LOCK状态；

（3）根据被测电流大小选择合适量程（5A档或30A档），给导体上电后读取测量结果；

（4）测试完成后，先断开导体电源，再从卡槽中取出导体。

四、测试结果与分析

在典型开关电源测试场景中，PKC7030探头表现出优异的性能：

波形捕获能力：凭借DC-50MHz带宽和≤7ns上升时间，能够清晰还原高频开关电流的上升沿、下降沿及脉宽调制细节，波形失真极小。

测量精度：全量程±1%的精度确保直流及45-66Hz工频电流测量结果准确可靠。5A小量程下1mA的分辨率，足以精确测量待机电流等微小信号。
