PKDV508E 高压差分探头搭配 LabVIEW 在电机反电动势测量中的应用​

在电机研发、生产及运维过程中，准确掌握电机的性能参数至关重要，而反电动势作为电机运行时的关键电信号，其波形、幅值等特性直接反映了电机的转速、负载情况以及是否存在故障等重要信息。PKDV508E 高压差分探头凭借其出色的性能，与 LabVIEW 软件相结合，为电机反电动势的精确测量提供了可靠的解决方案。

设备特性与组合优势

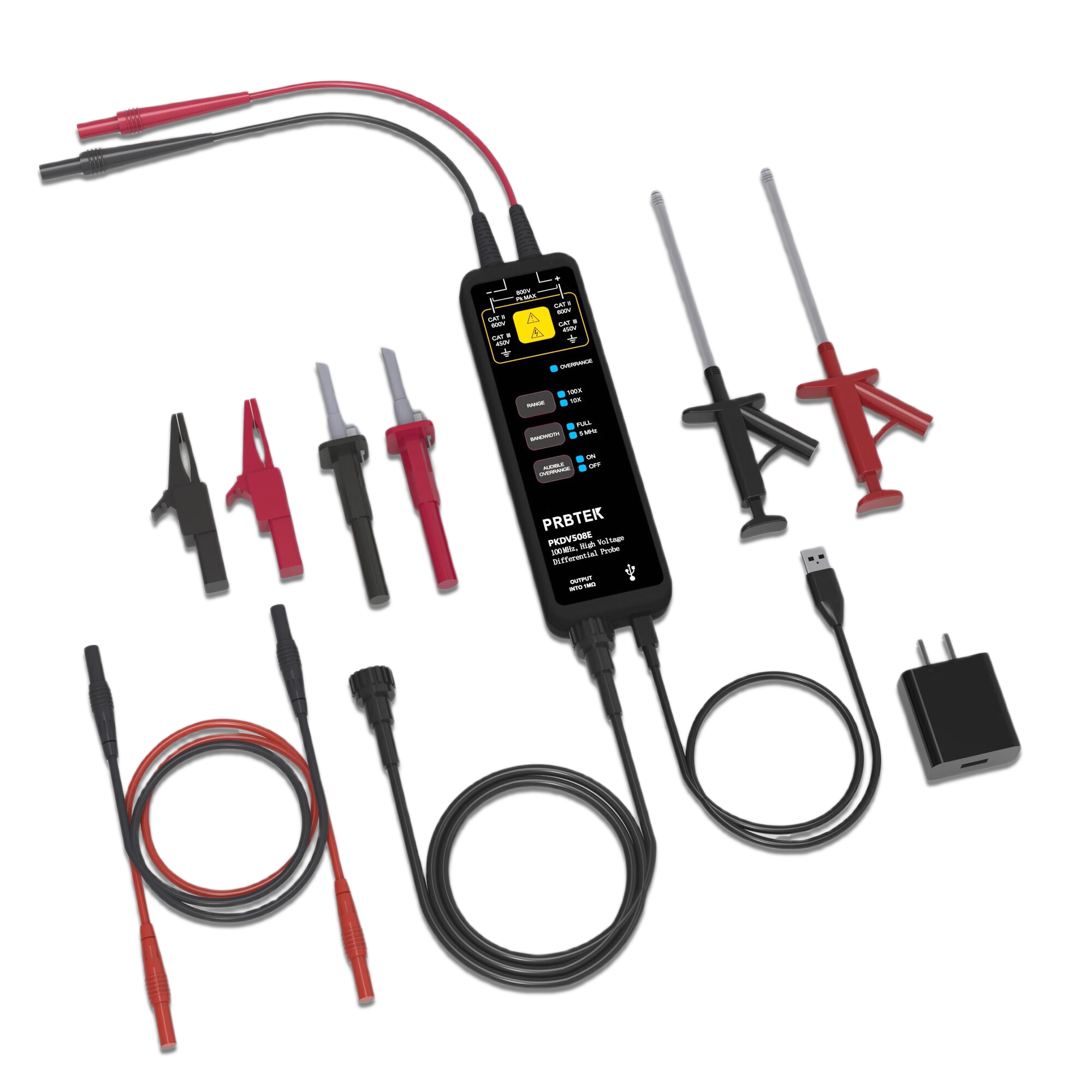

PKDV508E 高压差分探头具有 100MHz 的带宽，能够精准捕捉反电动势信号中快速变化的细节，确保测量到的波形完整且真实。其 ±800V（100X 档位）的量程，完全满足三相异步电机等常见电机反电动势的测量需求。同时，该探头拥有优秀的共模抑制比，能有效抵御电机运行环境中存在的各种电磁干扰，保证测量信号的纯净度，为后续的数据分析奠定良好基础。

LabVIEW 作为一款功能强大的图形化编程软件，具有强大的数据采集、处理和分析能力。它可以与 PKDV508E 高压差分探头无缝对接，实现对反电动势信号的实时采集。并且，LabVIEW 提供了丰富的数据处理函数和可视化工具，能够快速对采集到的数据进行分析、处理，并以直观的图表形式展示出来，方便工作人员对电机性能进行评估。

测量流程

连接设备

在三相异步电机测试中，首先将 PKDV508E 高压差分探头的正负极准确连接到电机绕组两端。连接过程中，要确保探头与绕组的连接牢固可靠，避免因接触不良导致测量误差。同时，要注意探头的接地是否正确，以减少干扰信号的影响。

设置参数

打开 LabVIEW 软件，根据电机的类型和测试要求，对数据采集参数进行设置。包括采样频率、采样时间等。采样频率的设置应根据反电动势信号的频率来确定，一般应设置为信号频率的 5-10 倍，以保证能够准确还原信号波形。采样时间则根据需要测量的电机运行状态持续时间来设定。

采集数据

设置完成后，启动电机，同时在 LabVIEW 中启动数据采集程序。PKDV508E 高压差分探头将电机绕组两端的反电动势信号传输给 LabVIEW，LabVIEW 对信号进行实时采集，并将采集到的数据存储起来。

数据处理与分析

波形与幅值分析

通过 LabVIEW 的数据分析功能，可对采集到的反电动势数据进行处理，得到反电动势的波形和幅值。正常情况下，三相异步电机的反电动势波形应为正弦波，且三相波形对称。通过观察波形的形状，可以判断电机的运行是否平稳。而反电动势的幅值与电机的转速密切相关，根据反电动势幅值与转速的线性关系，能够准确计算出电机的转速。

转速判断

由电机原理可知，反电动势的幅值与电机转速成正比。在 LabVIEW 中，通过对反电动势幅值的测量和计算，能够快速得到电机的实时转速。将计算得到的转速与电机的额定转速进行对比，可以判断电机是否在正常转速范围内运行。

负载情况分析

电机的负载变化会影响反电动势的波形和幅值。当电机负载增加时，反电动势的幅值会有所下降，波形也会出现一定的畸变。利用 LabVIEW 对反电动势信号进行频谱分析等处理，可以了解电机负载的变化情况，为电机的负载控制提供依据。

故障诊断

绕组短路

当电机绕组存在短路故障时，反电动势的波形会出现明显的畸变，幅值也会降低。通过 LabVIEW 对反电动势波形进行分析，观察是否存在异常的波形突变或幅值异常下降等情况，可以判断电机是否存在绕组短路故障。

绕组断路

如果电机绕组出现断路故障，对应的相的反电动势信号将消失或变得非常微弱。在 LabVIEW 中，通过对比三相反电动势信号的波形和幅值，能够快速发现是否存在绕组断路的情况。

实际应用价值

PKDV508E 高压差分探头搭配 LabVIEW 在电机反电动势测量中的应用，为电机的研发、生产和运维提供了重要的技术支持。在研发阶段，能够帮助工程师深入了解电机的性能特性，优化电机的设计方案；在生产过程中，可以对电机的质量进行严格检测，确保出厂电机的性能符合要求；在运维过程中，能够及时发现电机存在的故障隐患，提前进行维修和保养，减少因电机故障导致的停机损失。

总之，PKDV508E 高压差分探头与 LabVIEW 的组合在电机反电动势测量中具有显著的优势，为电机行业的发展提供了有力的保障。
