基于PKDV508E高压差分探头的开关电源测试方案

在现代电子设备中，开关电源作为供能的核心部件，其性能的优劣会影响整个系统的稳定性。开关电源在工作时，其内部功率器件在开关过程中会产生复杂的高频高压信号，这些信号的测量是评估开关电源性能的重要参数。PKDV508E高压差分探头凭借其出色性能指标，是开关电源测试的得力工具，以下为详细的测试方案。

一、测量原理

开关电源的原理是利用功率半导体器件的高频开关动作，将输入的直流电压转换为高频的脉冲电压，再经过变压器进行信号的变压处理、最后经过整流滤波，输出稳定的直流电压。在这过程中，功率器件的漏极或集电极的电压会出现快速的上升沿与下降沿，伴随着高频振荡，产生丰富的谐波成分。PKDV508E高压差分探头通过检测两个非接地测试点之间的电压差，获取开关电源中的关键参数，还原真实波形与数据。

二、测量准备

1. 设备的选型与检查

（1）选择PKDV508E高压差分探头

使用前先明确两个档位的测量范围，10X档位最大测量电压为±80V，100X档位最大测量电压为±800V；

（2）将示波器的输入阻抗设计为1MΩ；

（3）在进行测试之前，仔细检查探头的线缆有无破损、接口是否牢固，确保无松动迹象；

（4）对示波器进行全面自检，保证其各项功能正常，避免因设备故障引入测量误差。

2. 开关电源与测试环境准备

将开关电源从被测系统中独立出来，确保周围无强电磁干扰源，如变频器、电焊机等。关闭电源，对内部高压电容进行放电操作，可用电阻短接电容引脚，使电容两端的电压为零。若开关电源为高压型，操作时需在绝缘台面上进行，测试人员应佩戴绝缘手套、护目镜等防护装备，保障人身安全。

3. 探头参数设置

依据开关电源的额定输出电压及预估的电压尖峰范围，合理选择PKDV508E探头的衰减档位。例如，若预估被测电压峰值在300V左右，可选用100X档位。示波器的衰减比例需与探头保持一致；时基方面，根据开关电源的开关频率进行示波器时基的调整，以便清晰观察一个完整的开关周期波形。

三、测量步骤

1. 连接测试回路

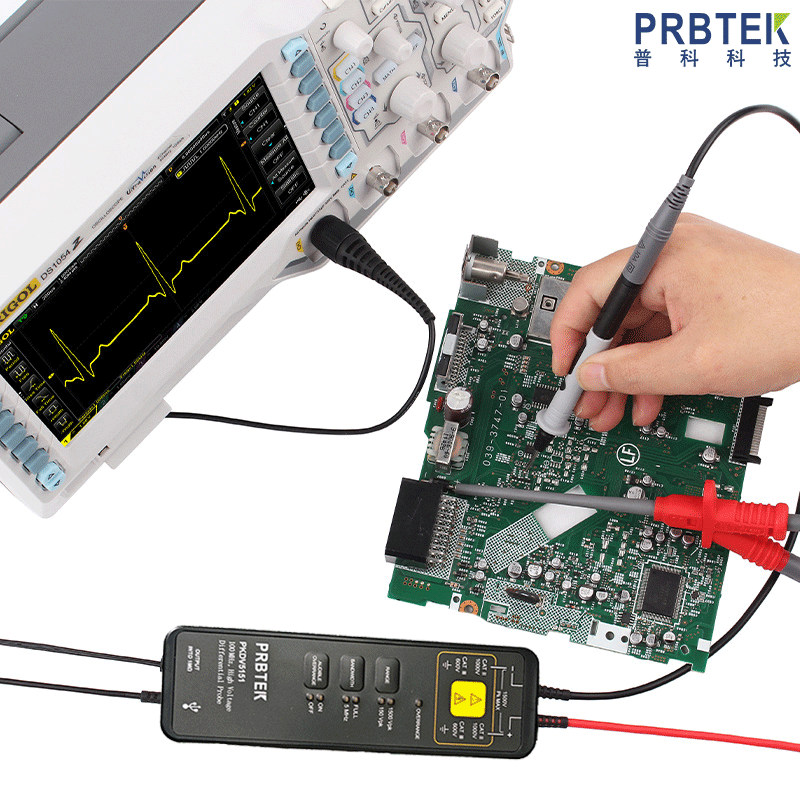

关闭开关电源，将PKDV508E高压差分探头的正表笔连接至功率器件的漏极（以MOSFET为例），负表笔连接至源极。确保探头接地线悬空，避免与电源外壳或大地形成共模干扰回路，影响信号检测。若测试环境干扰较强，可将探头线缆进行双绞处理，减少电磁耦合噪声。将探头输出端通过BNC线缆连接至示波器的通道输入接口，确保接口紧密连接。

2. 启动开关电源并稳定运行

接通开关电源，使其在额定负载或指定测试负载下稳定运行一段时间，待内部电路达到热稳定状态，确保输出电压稳定在正常范围，避免因电源启动过程中的不稳定因素影响测量结果。

3. 采集关键信号

在示波器上设置触发模式为边沿触发，触发电平设置在信号正常幅值范围的中间位置，以便稳定捕捉波形；设置完成后，观察并记录功率器件漏极电压的波形，重点记录上升沿、下降沿时间，峰值电压（Vpp）、有效值，以及振荡频率和过冲幅值等重要参数。

4. 多工况测量

改变开关电源的负载条件，如从轻载逐步增加至满载，重复上述测量步骤，记录不同负载下的关键信号参数。绘制“负载 - 电压波形参数”“负载 - 功率损耗”等关系曲线，分析负载变化对开关电源性能的影响规律，评估电源在不同工况下的稳定性与效率 。

通过上述基于PKDV508E高压差分探头的测试方案，可全面、精准地获取开关电源工作中信号的关键数据，为电源性能评估、故障诊断以及后续的优化设计提供可靠依据，助力提升开关电源的质量与性能。
