利用PKC6100A交直流电流探头测试开关电源冷启动峰值电流

在开关电源的性能评估中，冷启动峰值电流是一项至关重要的指标，它反映了电源在长期断电后首次启动瞬间的电流冲击情况。准确测量这一参数，对于确保电源自身及周边电路的安全稳定运行意义重大。本文将详细介绍如何使用普科科技的 PKC6100A 交直流电流探头来精准测试开关电源的冷启动峰值电流。

测试原理概述

开关电源的冷启动过程，是指其在经过足够长的断电时间（通常不少于 30 分钟），内部电容等储能元件完全放电后，首次接入电源时的启动状态。在这一瞬间，由于输入电容需要快速充电，同时启动电路开始工作，会产生一个短时的大电流，这就是冷启动峰值电流。该电流持续时间极短，通常在几十到几百微秒之间，因此需要具备高带宽和快速响应能力的测量工具才能准确捕捉，而 PKC6100A 交直流电流探头恰好满足这一需求。它能将大电流信号转换为示波器可识别的电压信号，配合示波器共同完成对冷启动峰值电流的测量。

测试设备准备

要顺利完成测试，需要准备以下设备：

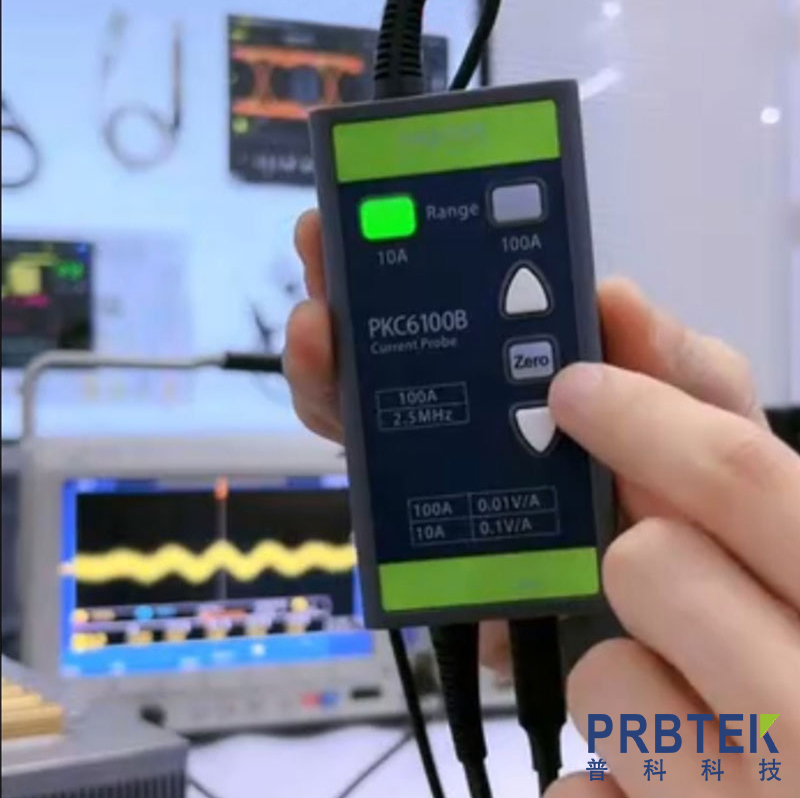

PKC6100A 交直流电流探头：作为核心测量部件，它具有高精度、高带宽（1MHz 以上）和 ns 级响应速度，能够精准捕捉冷启动时的瞬间大电流。

示波器：用于接收 PKC6100A 输出的电压信号，显示电流波形并记录峰值。示波器的带宽应不低于 100MHz，以避免信号衰减影响测量结果。

可调交流电源：为开关电源提供稳定的输入电压，可根据测试需求调节至额定电压（如 110V、220V 等）。

电子负载：模拟开关电源的实际工作负载，需按照开关电源的额定输出参数（电压、电流）进行设置。

断电计时器：用于控制开关电源的断电时间，确保其达到冷启动条件（通常断电≥30 分钟）。

绝缘防护用品：如绝缘手套、绝缘螺丝刀等，保障操作人员在接线等操作过程中的安全。

详细测试步骤

1. 电路连接

电路连接是测试过程中的关键环节，操作时需格外谨慎：

首先将 PKC6100A 交直流电流探头串联在可调交流电源与开关电源的输入端之间，连接时要注意探头的方向性，需按照 “电流流入” 的标识正确接线，以确保测量的准确性。

用专用的同轴电缆将 PKC6100A 的输出端连接到示波器的通道 1，连接完成后，开启示波器的 “探头补偿” 功能，使其与 PKC6100A 的灵敏度（通常为 1mV/A 或 10mV/A）相匹配。

将开关电源的输出端与电子负载相连接，根据开关电源的额定输出电压和电流，设置电子负载的参数，使其处于额定负载状态。

2. 设备参数设置

设备参数设置的合理性直接影响测试结果的准确性：

示波器设置：将示波器的带宽设置为≥100MHz；时基设置为 50μs/div，这样可以更清晰地观察冷启动瞬间的电流波形；触发方式设为 “上升沿触发”，触发阈值略高于开关电源的待机电流（如 1A）；同时开启 “峰值检测” 模式（Peak Detect），以确保能够捕捉到最大的瞬时电流值。

PKC6100A 设置：根据开关电源的额定电流选择合适的量程。例如，若开关电源额定电流较小，可选择小量程以提高测量精度；若预计冷启动峰值电流较大，则需选择较大量程，避免信号削波，具体可参考探头的 datasheet。

3. 冷启动条件准备

为了保证测试的是真正的冷启动峰值电流，需要做好充分的准备：

断开开关电源的输入，关闭电子负载，确保整个电路回路中没有电流通过。

启动断电计时器，让开关电源保持断电状态至少 30 分钟。期间可以用万用表测量开关电源内部电容两端的电压，当电压≤0.1V 时，说明电容已充分放电，达到了冷启动的条件。

4. 启动测试与数据记录

一切准备就绪后，即可进行测试并记录数据：

先开启电子负载，将其设置为 “恒阻” 或 “恒流” 模式，使其处于工作状态。

快速接通可调交流电源，同时按下示波器的 “单次触发” 按钮，捕捉冷启动瞬间的电流波形。

待示波器上的波形稳定后，读取示波器显示的 “峰值电流”（Peak Value），并准确记录下来。

为了保证测试结果的可靠性，按照上述步骤重复测试 3 次，且每次测试间隔不少于 30 分钟，最后取 3 次测试结果中的最大值作为最终的冷启动峰值电流。

测试结果分析

测试完成后，需要对结果进行科学分析：

将测试得到的冷启动峰值电流最大值与开关电源规格书中标注的 “冷启动峰值电流” 进行对比。如果测试值小于或等于规格书中的规定值（如≤30A），则判定该开关电源的冷启动峰值电流合格；若测试值超出规定值，则说明开关电源可能存在启动电路设计不合理（如限流电阻参数不合适）、软启动电容故障等问题，需要进行进一步的检查和改进。

注意事项

在测试过程中，还需注意以下事项以确保测试安全和结果准确：

安全操作：PKC6100A 需要串联在强电回路中，接线和拆线时必须先断开电源，同时操作人员要佩戴好绝缘手套等防护用品，防止触电事故发生。此外，要确保探头的绝缘层完好无损，避免出现漏电现象。

避免干扰：测试过程中，测试线路应远离电机、变压器等强电磁设备，以防止电磁干扰影响测量结果。必要时，可以使用屏蔽线来减少干扰。

量程选择合理：若冷启动峰值电流超过 PKC6100A 的量程，会导致信号削波（即波形顶部出现平切现象），从而使测量结果不准确。因此，在测试前要根据预计的峰值电流选择合适的量程，若不确定，可先选择较大量程进行试测，再根据试测结果调整。

共地处理：确保示波器的接地与开关电源的接地为同一接地，以避免共模干扰导致读数偏差。

通过正确使用 PKC6100A 交直流电流探头，并严格按照上述测试步骤和注意事项操作，能够精准地测量出开关电源的冷启动峰值电流，为开关电源的设计优化、元件选型（如选择合适的保险丝、整流桥等）提供可靠的依据，从而保障开关电源及相关电路的安全稳定运行。
